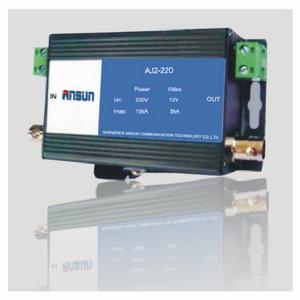

二合一防雷器功能與原理
AJ2-*型二合一防雷器是由電源防雷器、信號防雷器兩部份集成的防雷器，用於保護對電磁干擾敏感的監控系統，使其免受雷電過電壓和感應過電壓、靜電放電等所造成的損壞。
適用範圍：
主要用於監控系統對監控設備（電源線、視頻線/雲台控制線/網線）的防護；廣泛套用於銀行監控系統，小區安防系統；學校、企業、道路安全防護等監控設備。
乙太網供電防雷器用於保護敏感的乙太網供電路及IP電話、網路監控設備等網路終端，使其免受雷電感應電壓、電源干擾、靜電放電等所造成的損壞
二合一防雷器性能特點
•採用攝像機電源+視頻線（或電源+控制及電源+網路等）綜合多級保護電路；
•核心部件選用國際名牌產品，性能優異；
•通流容量大,插損小、傳輸性能優越、無漏流；
•殘壓水平低，防護效果好；
•反應迅速、性能穩定、工作可靠；
•體積小，安裝、使用方便、無須維護。
主要性能參數
產品型號 AJ2-24 AJ2-220 AJ2-12 AJ2B-24 AJ2C-48
1、電源防雷器部份性能參數
標稱工作電壓Uc 24VAC 220VAC 12VDC 24VAC 48VDC
標稱放電電流In(8/20µs) 5kA
最大放電電流Imax(8/20µs) 10kA
保護水平Up(8/20µs,10kA) ≤100V
2、信號防雷器部份性能參數
不同時出現在一款產品內 視頻 控制 網路
標稱工作電壓Un 12V 24V 5V
標稱放電電流In(8/20µs) 5kA
最大放電電流Imax(8/20µs) 10kA
保護水平Up(8/20µs,3KA) ≤25V（芯線---外殼/接地線）
適應數據傳輸速率 ≤100Mbps 100Mbps
特性阻抗 75Ω 不適用
插入損耗 ≤0.5dB
接頭形式-I/O BNC-K/J RS485（壓接式） RJ45
3、其它參數
外殼 鋁型材外殼，表面拉線氧化（黑色，銀色）
外形尺寸(mm) 114*57*27（不含接頭） 112*40*25
導線接口 電源部份 壓接式連線埠，可夾緊規格為16-26AWG（約0.15～1.3mm2)的導線
視頻信號部份 BNC接頭，直接連相對應BNC接頭
接地 地線接線端子或2.5平方地線
安裝方式 機箱、櫃內安裝
使用環境條件 溫度-40～+85℃，相對濕度≤95％(25℃)，高度≤3km
註：產品規格可能不定期更新，請諮詢安普迅公司了解詳情。
安裝、接線
根據防護需求，按離保護設備越近越好的原則進行安裝，防雷器串接在被保護設備與信號通道之間。將來線分別與電源、視頻/網路連線埠輸入端相連線，將防雷器輸出端的電源、視頻/網路連線埠與被保護設備相應接口連線，把防雷器的接地線與防雷系統接地排可靠連線。安裝接線完畢，檢查接線正確牢固後，接通電源即可投入使用。
