適用範圍
•主要用於視頻信號設備點對點的協擊保護,可保護各種視頻傳輸設備免受來自信號傳輸線的感應雷擊和電涌電壓帶來的危害,對相同工作電壓下的RF傳輸同樣適用;
•集成式多口視頻防雷箱主要套用於綜合控制櫃內硬碟錄像機、視頻切割器等控制設備的集中防護。
性能特點
•採用多級保護電路,殘壓水平低
•插損小,回響時間快;
•限制電壓精確,通流容量大;
•PCB採用微帶設計,結構嚴謹;

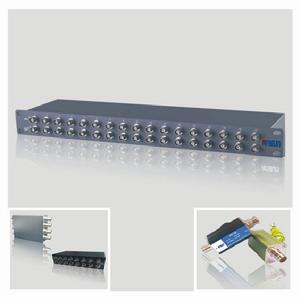

•集成多路視頻信號防雷箱為標準19英寸安裝,17路設計,以備有一路出現故障時快速更換;
•性能穩定,工作可靠;
•安裝、使用方便,無須維護。
技術參數
型號 AS12B AS12B-4 AS12B-17
標稱工作電壓Un 12
標稱放電電流In 3kA
最大放電電流Imax 5kA
保護水平Up(8/20μsIn) ≤25V
回響時間 1ns
適應傳輸速率 100Mbps
插入損耗 ≤0.5dB
接頭形式 BNC
保護路數 1 4 17
防護等級 IP20
安裝模式 串聯 串聯 19英寸機箱機架式
工作環境 環境溫度:-40℃~+85℃;相對濕度:≤95%(25℃);海拔≤3km
註:產品規格可能不定期更新,請諮詢安普迅公司了解詳情。
安裝、接線
•防雷器串聯在被保護設備與信號通道之間;
•防雷器的輸入端(IN)與信號通道相連,輸出端(OUT)與被保護設備相連並緊靠被保護設備安裝,不能接反;
•把防雷器的接地線與防雷系統接地排可靠連線,接線越短越好,最長不能超過1m。
