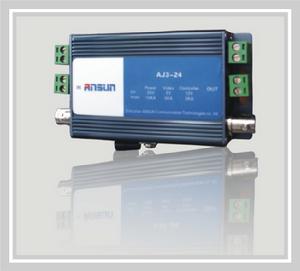

三合一防雷器適用範圍：
主要用於監控系統對監控設備（電源線、雲台控制線、視頻線）的防護；廣泛套用於銀行監控系統，小區安防系統；學校、企業、道路安全防護等監控設備。
性能特點
•採用攝像機電源、雲台控制、視頻線綜合多級保護電路；
•核心部件選用國際名牌產品，性能優異；
•通流容量大,插損小、傳輸性能優越、無漏流；
•殘壓水平低，防護效果好；
•反應迅速、性能穩定、工作可靠；
•體積小，安裝、使用方便、無須維護。
性能參數
1、電源防雷器部份性能參數型號 AJ3-12 AJ3-24 AJ3-220
最大持續運行電壓Uc 12VDC 24AC 220AC
標稱放電電流In(8/20µs) 5KA
最大放電電流Imax(8/20µs) 10KA
保護水平Up(8/20µs,10KA) 100V
2、信號防雷器部份性能參數
視頻信號 控制信號
最大持續運行電壓Uc 12 12
標稱放電電流In(8/20µs) 5
最大放電電流Imax(8/20µs) 10
保護水平Up(8/20µs,3KA) 25V（芯線---外殼）
適應數據傳輸速率 ≤100Mbps
特性阻抗 75Ω
插入損耗 ≤0.5dB
接頭形式-I/O BNC-K/J 2P壓接端子
3、其它參數
外殼 鋁型材外殼，表面拉線氧化（黑色，銀色）
外形尺寸 113*57*27（mm）含接頭
導線接口 電源部份 壓接式連線埠，可夾緊規格為16-26AWG（約0.15～1.3mm2)的導線
控制信號部份 壓接式連線埠，可夾緊規格為16-26AWG（約0.15～1.3mm2)的導線
視頻信號部份 BNC接頭，直接連相對應BNC接頭
接地 地線接線端子或2.5平方地線
安裝方式 機箱、櫃內安裝
使用環境條件 溫度-40～+85℃，相對濕度≤95％(25℃)，高度≤3km
安裝、接線
根據防護需求，按離保護設備越近越好的原則進行安裝，按如圖一所示安裝孔位固定防雷器，防雷器串接在被保護設備與信號通道之間。將來線分別與電源、視頻、控制連線埠輸入端相連線，將防雷器輸出端的電源、視頻，控制連線埠與被保護設備相應接口連線，把防雷器的接地線與防雷系統接地排可靠連線。安裝接線完畢，檢查接線正確牢固後，接通電源即可投入使用。使用、維護
•本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期。•當系統工作出現故障懷疑防雷器時，可拆除防雷器後再檢查，若還原到使用前的狀態後系統恢復正常，則說明防雷器已經損壞，必須立即更換。
