原理

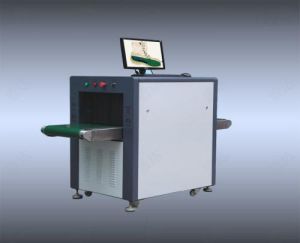

安檢機圖片指標
技術
安檢機圖像穩定清晰、解析度高650mm×500mm（簡稱BG6550）；
800mm×650mm（簡稱BG8065）；
1000mm×800mm（簡稱BG10080）；
1000mm×1000mm（簡稱BG100100）
1500mm×1500mm(簡稱BG150150)
下面僅以EI5030單能量安檢機和EI6550多能量安檢機為代表：
通道尺寸500mm×300mm
500mm×300mm（簡稱BG-5030）單能量安檢機，採用逐行掃描方式和智慧型算法，使得圖像穩定清晰、解析度高。
數據
◆重量．．．．．．．．．．．．．約300kg
◆膠捲安全性．．．．．．．．．．．．．對ISO1600膠捲安全

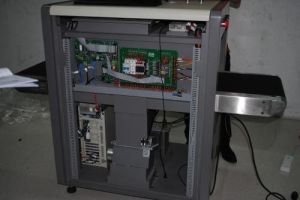

構造
X射線發射器
安檢機◆管電流．．．．．．．．．．．．．0.4~1.2mA（可調）
◆X射線投照方向．．．．．．．．．．．．．底部向上（底照式）
◆X射線發射角．．．．．．．．．．．．．60°
◆冷卻方式．．．．．．．．．．．．．密封油冷
◆工作周期．．．．．．．．．．．．．100%（不需要預熱周期）
圖像系統
◆X射線感測器．．．．．．．．．L形光電二極體陣列探測器（單能量），12bit深度
◆灰度級．．．．．．．．．．．．．4096
◆圖像解析度．．．．．．．．．．．．．1024×768
◆圖像處理．．．．．．．．．．．．．24bit實時處理，彩色/黑白圖像，反像顯示，邊緣增強，圖像增強、圖像加亮、圖像減暗、圖像回拉、報警功能、圖像檢索
◆圖像保存．．．．．．．．．．．．．實時存儲200000幅
◆灰度分辨．．．．．．．．．．．．．能分辨厚度為1mm-60mm、厚度差不小於1mm的鋁階梯
◆有機物分辨．．．．．．．．．．．．．能分辨厚度為1mm-120mm的聚甲基丙烯酸酯，並賦予不同飽和度的橙色
◆混合物分辨．．．．．．．．．．．．．能分辨厚度為1mm-60mm的鋁，並賦予不同飽和度的綠色
◆無機物分辨．．．．．．．．．．．．．能分辨厚度為0.2mm-14mm的鋼，並賦予不同飽和度的藍色
◆材料分辨．．．．．．．．．．．．．能分辨具有相同X射線衰減能力、不同等效原子序數的三種材料樣本，並賦予PVC板綠色，賦予模擬物板和尼龍6板橙色
◆有效材料分辨．．．．．．．．．．．．．能分辨1.5mm、2.0mm和3.5mm三種厚度鋼板後面的具有相同X射線衰減能力、不同等效原子序數的三種材料樣本，並分別賦予綠色和藍色
輸送機系統
◆輸送帶帶速．．．．．．．．．．．．．0.22m/s
◆額定負載．．．．．．．．．．．．．100kg
◆輸送承載方式．．．．．．．．．．．．．皮帶
◆輸送帶運行方向．．．．．．．．．．．．．雙方向運行
◆被檢物品通過率．．．．．．．．．．．．．720個/h
安裝數據
GG6550X光機◆工作溫度/溫度．．．．．．．．．．．．．0℃～+40℃/10%～90%（不結露）
◆電源．．．．．．．．．．．．．220VAC（+10%～-15%），50HZ±3HZ
◆功耗．．．．．．．．．．．．．約0.6千伏安
◆噪聲．．．．．．．．．．．．．<65db

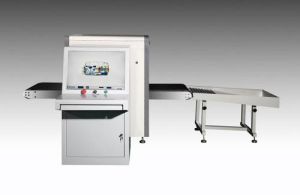

通道尺寸650mm×500mm
GG6550
650mm×500mm（簡稱GG6550）多能量安檢機，採用以計算機控制和圖像處理為核心的最新技術，使得解析度更高、圖像更為清晰、鮮明、更便於對被檢測物品的識別。該設備的通道尺寸適中，占地面積少。
安全使用
安檢機1）只有經過適當培訓的人員才能安裝和使用安檢機。
2）只有技術人員在維修時才能拆除蓋板或者防護部件。
3）不要在戶外使用X射線安全檢查設備。
4）安檢機必須在規定的工作電壓下工作。設備使用之前必須檢查使用的電壓。
5）安檢機必須有良好的接地。安裝現場使用的設備插座必須有接地端子。
6）如有電壓波動超過規定的地區，建議使用交流穩壓器。
7）不要把任何不屬於X射線安全檢查設備的電子部件接到X射線安全檢查設備的電源分配器上。
8）任何不恰當的修改可能會損壞X射線安全檢查設備。禁止用戶對設備進行不恰當的改動。
9）安檢機只能用於檢查物品，嚴禁用於檢查人體或動物。
10）超過6個月沒有使用的設備請不要開機，必須由專業人員對射線發生器進行重新啟動。
11）禁止坐或站在傳送帶上。
12）不要接觸輸送帶的邊緣和滾筒。
13）當設備運行時，身體的任何部分都不要進入檢查通道。
14）確保行李在檢測通道內或出口端沒有被堆疊，如果行李阻塞了檢查通道，在清理之前應首先關機。
15）設備不能在有損壞的鉛門帘的情況下運行。
16）防止各種液體流入設備，如發生這種情況，請立即關機。
主要用途
安檢機參數對比
型號及特點
安檢機型號及特點21ehero-6550
21ehero-8065
最少檢出能力
Lead(Pb)0.2mm,Fe sphereØ0.28
SUS wireØ0.28x1mm
X-ray輸出
Max.65kV/120kV
Max.65kV/120kV
Max.65kV/120kV
195W/480W
195W/480W
195W/480W
檢測速度
Max.60m/分
Max.75,43m/分
Max.75,43m/分
Min10m/分
Min10m/分
Min10m/分
寬度
270mm
420mm
620mm
最大通過高度
145mm/165mm
170mm/190mm
300mm
最大荷重
10kg(5kg帶面速度超過40m/min時)
帶面高度
750±50mm
Control computer
Pentium-4 15"Touch Screen
Monitor
Operation System
Windows 2000 Professional
不良形象管理
存儲於USB port, 移送可能(HACCP 對應)
修飾功能模型註冊功能
可以產品註冊(HACCP對應)
Product Management
Daily/Month/Model Product Capacity Analysis
Equipment
MTBF, MTTR, Error Log, Error Analysis
Management
Teaching
Auto Teaching, Manual teaching
Image Management
Image Save/Print/Analysis(Defect Size measurement)(HACCP對應)
Washing
IP66,Easy to wash(Water Washing)
X-ray派出量
最大派出量<1uSv/Hour
啟動環境
0°C~35°C
220V連線埠Max.320kg
220V連線埠Max.480kg
220V連線埠
Max.580kg
外形尺寸
1700x809x655.5mm(HxWxD)
1700x1200x775mm(HxWxD)
1800x1800x1155mm(HxWxD)
消費電力
0.8kw
0.9kw
1.6kw
維護保養

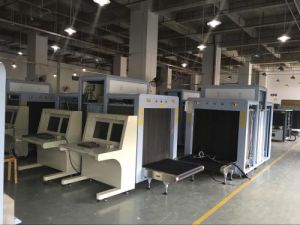

公安部認證安檢設備安檢機1、正常的維護工作
設備應該安裝在通風、灰塵少、乾燥的環境中，忌高溫、潮濕和日光的直接照射。
保養時先對設備除塵，用毛刷和吸塵器將灰塵清除乾淨。
發現元件或者接線頭有鬆動的現象，要立刻進行緊固。
有元器件鏽蝕時，必要情況下進行更換。
如果有元器件損壞時，應查明原因，排除故障後再行更換新的器件。器件更換以後，相關的參數都要進行調整，然後才能正常使用。
維護時不能讓異物或者液體進入設備，以防引起漏電或者引發事故。
2、維護和保養的具體內容
檢查設備上方的X射線指示燈：射線發射時，紅色的指示燈亮。
檢查通道上方的緊急停止按鈕：按下緊急停止按鈕，設備能立刻斷電。按鈕沒有復位時，設備不能進行再次啟動。
檢查通道上方的鑰匙開關：鑰匙開關接通以後，起動按鈕才能起動設備。射線停止按鈕能夠將射線控制器的電源斷開。如果鑰匙開關變得不夠靈敏，要進行更換。
檢查觸控螢幕上是否和螢幕圖像對應：按下縮放鍵，圖像能夠縮放；按下圖像處理鍵，顯示的圖像能夠做相應的變換。
檢查入口的光障：在運轉的傳送帶上放上不透明的物體，射線能夠正常開啟。設備斷電後，用乾的綢布將光障的鏡頭和通道壁上安裝的玻璃擦拭乾淨。
檢查電動滾筒：按下相應的按鍵，電動滾筒能夠按預定的方向運轉及停止。滾筒的噪聲正常，不漏油。
檢查探測盒和準直器上的行程開關：拆下任意一塊蓋板，射線都能夠停止發射。
檢查傳送帶的偏離：檢查傳送帶是否相對於馬達已經偏離。
檢查散熱口檢查散熱口是否被遮擋，並清除其上的灰塵。
貯存條件
安檢機構造系統應存貯在乾淨和乾燥的地方，過熱和過潮會損壞系統部件。若設備長期不用時，應存貯在原先的包裝箱內.
設備的貯存環境條件是：
1、在運輸或貯存包裝狀態下，設備必須能在不超出下列範圍的環境條件下放置15周以下：
儲存溫度：－20～+60℃(不冷凝)；
濕度：20%～95%；
2、需要長期存放的設備，應有良好的貯存條件，庫房應清潔乾燥，通風良好，周圍不得有腐蝕性氣體，相對濕度不大於80%，設備應在包裝箱內。
