存儲管是用來存儲信息，需要時又可取出信息的電子束管。存儲管的工作包括“寫入”（將信息引入）、“讀出”（取出信息）和“擦除”（清除存儲面信息）三個過程。

存儲管

正文

用來存儲信息，需要時又可取出信息的電子束管。存儲管的工作包括“寫入”（將信息引入）、“讀出”（取出信息）和“擦除”（清除存儲面信息）三個過程。這些過程是靠電子轟擊介質靶面產生次級電子發射和激發導電的原理形成靶面電位起伏變化而實現的。存儲管根據信息形式可分為直觀型（電輸入、光輸出），信號轉換型（電輸入、電輸出），攝像型（光輸入、電輸出，見攝像管）和圖像轉換型（光輸入、光輸出）。

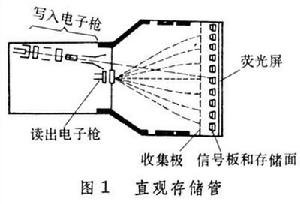

直觀存儲管　把電信號變為可見圖像的存儲管（圖1）。寫入時,輸入信號調製寫入電子槍掃描電子束，轟擊沉積在金屬網上的介質存儲靶面，產生次級電子發射，形成正電位起伏。讀出時，讀出電子槍發射散射電子，均勻覆蓋整個靶面，讀出電子束在存儲面帶正電荷的點處穿過網眼。並加速射向螢光屏，顯示與靶面電位起伏相應的光學圖像。這種直觀存儲管具有輸出輝度高、顯示餘輝可控、靶面信息可長期存儲和多次閱讀等特點，適用於雷達和計算機顯示。還有一種結構類似的多態直觀存儲管，用於雙穩態視覺顯示。

存儲管

單槍型掃描轉換管　一種電信號輸入、電信號輸出的存儲管(圖2)。採用二氧化矽條帶狀存儲靶。由於靶上可能記憶以前的信號，在寫入前應先擦除。擦除時，取靶電壓VT值使次級發射係數σ＜1,用未調製電子束掃描靶面， 使存儲面電位Vs接近陰極電位。寫入時，取VT值使σ＞1,用寫入信號調製的電子束掃描靶面，使存儲面建立正電荷起伏。讀出時，取VT值使σ＜1,使Vs值低於陰極電位。用未調製電子束掃描，上靶電子束受Vs的反射調製，在輸出電路形成與輸入信號相對應的輸出信號。因存儲單元的電位都是負值，可持續進行非破壞性閱讀。單槍型掃描轉換管可用於圖像存儲、掃描轉換、圖像處理。

存儲管

雙槍型掃描轉換管　靶為二氧化矽網狀膜，網狀膜上蒸塗金屬信號電極。寫入時，信號調製電子束在存儲面建立電位起伏。讀出時，利用二氧化矽膜上的負電位控制穿過開孔部分的電子數量。這種管型用於掃描轉換時具有實時顯示功能。另一種記錄瞬態信息的矽靶掃描轉換管，採用矽二極體陣列靶，寫入槍採用慢波偏轉調製，讀出槍採用焦點投影掃描偏轉系統。這種器件可將單次轟擊信息和重複信號變換為緩慢的模擬信號或數位訊號而直接輸入計算機，也可採用標準電視體制在監視器上顯示。
