產品特點
天利系列真空烘箱HOCHECK真空烘箱能在較低溫度下得到較高的乾燥速率，熱量利用充分，主要適用於對熱敏性物料和含有容劑及需回收溶劑物料的乾燥。在乾燥前可進行消毒處理，乾燥過程中不得有任何雜物混入，本乾燥器屬於靜態真空乾燥器，故乾燥物料的形成不會損壞。加熱方式有：蒸汽、熱水、導熱油、電熱。
真空烘箱專為乾燥熱敏性、易分解和易氧化物質而設計，能夠向內部充入惰性氣體，特別是一些成分複雜的物品也能進行快速乾燥。該產品有以下特點： 1、長方體工作室，使有效容積達到最大，微電腦溫度控制器，精確控溫。
溫度控制器2、鋼化、防彈雙層玻璃門觀察工作室內物體，一目了然。
3、箱體閉合鬆緊能調節，整體成型的矽橡膠門封圈，確保箱內高真空度。4、工作室採用不鏽鋼板(或拉絲板)製成，確保產品經久耐用。
5、儲存、加熱、試驗和乾燥都是在沒有氧氣或者充滿惰性氣體環境裡進行，所以不會氧化。
瑞奧式真空烘箱開門圖6、最短加熱時間，與傳統乾燥烘箱比加熱時間減少50%以上。真空烘箱因為是由電力提供熱能，而濕的物品是會導電的，故在使用上宜小心不要有漏電的現象發生，故一般烘箱都要接地使用，以保全全。若沒有地線也要確認烘箱沒有漏電的現象；若有輕微的漏電現象，可試著將插座拔起後將插腳以相反方向再插入，若沒有漏電現象可小心使用，若仍有漏電現象則應立即停用。
廣泛套用於醫藥,冶金,電子五金,食品,化工,PCB烘烤等等行業。
使用方法
使用環境要求
a)溫度：5～40℃
b)相對濕度：≤85%RH
c)電源電壓：220V±10%；50Hz
d)周圍無強烈震動及腐蝕性氣體影響
抽真空調試
a)將箱門關上並將門拉手鏇緊到位，關閉放氣閥(使橡皮塞上的孔與放氣閥上的孔扭偏90°)，開啟真空閥(由逆時針鏇轉90°)，第一次使用可能真空閥開關較緊，可用力鏇轉。
b)用隨機配件真空連線管(內徑:Φ16mm壁厚:10mm)將真空乾燥箱抽氣管(外徑:Φ16mm)和真空泵(2XZ-2型，進氣口外徑Φ16mm)連線牢固(6090及6210型已連線好)。接通真空泵電源，開始抽氣，當真空表指示值達到-0.1Mpa時，先關閉真空閥後關閉真空泵電源，以防止真空泵機油倒流到工作室內，(6090及6210型無真空閥，可直接關閉面板上真空泵電源)此時箱內處於真空狀態。
真空箱調試
在真空度調試完畢後，可作如下操作：
a.打開真空箱電源,此時電源指示燈應亮(6090及6210型應再分別打開控溫儀開關)控溫儀通電自檢，PV屏顯示工作室內測量溫度，SV屏顯示出廠時設定的溫度。控溫儀上AT及HEAT等燈應亮，表示儀表進入加溫的工作狀態。
b.修改設定溫度
1.按一下控溫儀的功能鍵(SET)；PV屏顯示SP字元後，可用鍵頭按鈕進行設定溫度的修改(6090與6210型對2及3個儀表應分別設定修改，以下類同)。
2.修改完畢後，再按一下SET鍵，PV屏顯示ST字元，設定定時時間。如不使用定時功能，則仍然讓其ST=0。
3.再按一下SET鍵，使PV屏顯示工作室溫度，SV屏顯示新的設定溫度。儀表AT及HEAT燈亮，此時儀表重新進入加溫的工作狀態。
c.當工作室內溫度接近設定溫度時，HEAT燈忽亮忽暗，表示加熱進入PID調節階段，儀表有時測量溫度超過設定溫度，有時低於設定溫度屬正常現象。當測量溫度接近或等於設定溫度後，再待1~2h後工作室進入恆溫狀態，物品進入乾燥階段。
d.所需溫度較低時，可採用二次設定方式，如所需工作溫度70℃，第一次先設定60℃，等溫度過沖開始回落後，再第二次設定70℃，這樣可降低甚至杜絕溫度過沖現象，儘快進入恆溫狀態。
e.當物品乾燥完畢後，關上電源，如果加速降溫，則打開放氣閥使真空度為0，待5分鐘左右再打開箱門。
4.若工作室內乾燥物的濕度較大，產生的水氣會影響真空泵的性能，建議在乾燥箱和真空泵之間，串入一個“乾燥/過濾器”。
5.若在乾燥物品的過程中，需要加入氮氣等惰性氣體，應在契約中註明，增配一個進氣閥。
（注意：1.若真空泵正常且符合技術要求，不能抽真空，則打開箱門使用產品附屬檔案中的板手將箱體上的門扣向里擰一圈收短，重新關門。2.此真空乾燥箱不能作為電熱乾燥箱使用，因工作室不在真空狀態，測量溫度與工作室內實際溫度誤差極大）
操作流程
1、將物料均勻放入真空乾燥箱內樣品架上，推入乾燥箱內；
2、關緊箱門，放氣閥，箱門上有螺栓，可使箱門與矽膠密封條緊密結合；
3、將真空泵與真空閥連線，開啟真空閥，抽真空；
4、依據真空泵的性能，抽到壓力表為真空泵的極限值為準；
5、抽完真空後，先將真空閥門關閉，如果真空閥門關不緊，請更換，然後再將真空泵電源關閉或移除。(防止倒吸現象產生)
6、本所物料的乾燥周期，每隔一段時間觀察一下，歷力表，溫度表，和箱體內的變化，來處理。如果壓力表指數下降，則可能存在漏氣現象，可再進行抽氣操作；
7、乾燥完成後，先將放氣閥打開，放出裡面氣體，再進行打開真空乾燥箱箱門，取出物料。
使用注意事項
1.真空箱外殼必須有效接地，以保證使用安全。
2.真空箱應在相對濕度≤85%RH，周圍無腐蝕性氣體、無強烈震動源及強電磁場存在的環境中使用。
3.真空箱工作室無防爆、防腐蝕等處理，不得放易燃、易爆、易產生腐蝕性氣體的物品進行乾燥。
4.真空泵不能長時期工作，因此當真空度達到乾燥物品要求時，應先關閉真空閥，再關閉真空泵電源，待真空度小於乾燥物品要求時，再打開真空閥及真空泵電源，繼續抽真空，這樣可延長真空泵使用壽命。
5.乾燥的物品如潮濕，則在真空箱與真空泵之間最好加入過濾器，防止潮濕氣體進入真空泵，造成真空泵故障。
6.乾燥的物品如乾燥後改變為重量輕，體積小（為小顆粒狀），應在工作室內抽真空口加隔阻網，以防乾燥物吸入而損壞真空泵（或電磁閥）。
7.真空箱經多次使用後，會產生不能抽真空的現象，此時應更換門封條或調整箱體上的門扣伸出距離來解決。當真空箱乾燥溫度高於200℃時，會產生慢漏氣現象（除6050、6050B、6051、6053外），此時拆開箱體背後蓋板用內六角扳手擰松加熱器底座，調換密封圈或擰緊加熱器底座來解決。
8.放氣閥橡皮塞若鏇轉困難，可在內塗上適量油脂潤滑。（如凡士林）
9.除維修外，不能拆開左側箱體蓋（6090及6210型除外）以免損壞電器控制系統。
10.真空箱應經常保持清潔。箱門玻璃切忌用有反應的化學溶液擦拭，套用鬆軟棉布擦拭。
11.若真空箱長期不用，將露在外面的電鍍件擦淨後塗上中性油脂，以防腐蝕，並套上塑膠薄膜防塵罩，放置於乾燥的室內，以免電器元件受潮損壞，影響使用。
12.真空箱不需連續抽氣使用時，應先關閉真空閥，再關閉真空泵電源，否則真空泵油要倒灌至箱內。
維護及保養
真空烘箱的真空泵-維護保養
1、經常檢查油位位置，不符合規定時須調整使之符合要求。以真空泵運轉時，油位到油標中心為準。
2、經常檢查油質情況，發現油變質應及時更換新油，確保真空泵工作正常。
3、換油期限按實際使用條件和能否滿足性能要求等情況考慮，由用戶酌情決定。一般新真空泵，抽除清潔乾燥的氣體時，建議在工作100小時左右換油一次。待油中看不到黑色金屬粉末後，以後可適當延長換油期限。
4、一般情況下，真空泵工作2000小時後應進行檢修，檢查桷膠密封件老化程度，檢查排氣閥片是否開裂，清理沉澱在閥片及排氣閥座上的污物。清洗整個真空泵腔內的零件，如轉子、鏇片、彈簧等。一般用汽油清洗，並烘乾。對橡膠件類清洗後用乾布擦乾即可。清洗裝配時應輕拿輕放小心碰傷。
5、有條件的對管中同樣進行清理，確保管路暢通。
6、重新裝配後應進行試運行，一般須空運轉2小時並換油二次，因清洗時在真空泵中會留有一定量易揮發物，待運轉正常後，再投入正常工作。
7、檢查真空泵管路及結合處有無鬆動現象。用手轉動真空泵，試看真空泵是否靈活。
8、向軸承體內加入軸承潤滑機油，觀察油位應在油標的中心線處，潤滑油應及時更換或補充。
9、擰下真空泵泵體的引水螺塞，灌注引水（或引漿）。
10、關好出水管路的閘閥和出口壓力表及進口真空表。
11、點動電機，試看電機轉向是否正確。
12、開動電機，當真空泵正常運轉後，打開出口壓力表和進口真空泵，視其顯示出適當壓力後，逐漸打開閘閥，同時檢查電機負荷情況。
13、儘量控制真空泵的流量和揚程在標牌上註明的範圍內，以保證真空泵在最高效率點運轉，才能獲得最大的節能效果。
14、真空泵在運行過程中，軸承溫度不能超過環境溫度35C，最高溫度不得超過80C。
15、如發現真空泵有異常聲音應立即停車檢查原因。
16、真空泵要停止使用時，先關閉閘閥、壓力表，然後停止電機。
17、真空泵在工作第一個月內，經100小時更換潤滑油，以後每個500小時，換油一次。
18、經常調整填料壓蓋，保證填料室內的滴漏情況正常（以成滴漏出為宜）。
19、定期檢查軸套的磨損情況，磨損較大後應及時更換。
20、真空泵在寒冬季節使用時，停車後，需將泵體下部放水螺塞擰開將介質放淨。防止凍裂。
21、真空泵長期停用，需將泵全部拆開，擦乾水分，將轉動部位及結合處塗以油脂裝好，妥善保管。
原理
1、真空乾燥箱的儀表讀數與真空室里的玻棒溫度計讀數產生差異的原因：
一般的電熱真空乾燥箱都採用先加熱真空室壁面、再由壁面向工件進行輻射加熱的方式。在這種方式下，控溫儀表的溫度感測器可以布置在真空室外壁。感測器可以同時接受對流、傳導、和輻射熱。而處於真空室里的玻璃棒溫度計只能接受輻射熱，更由於玻璃棒黑度不可能達到1，相當一部分輻射熱被折射了，因此玻璃棒溫度計反映的溫度值就肯定低於儀表的溫度讀數。一般講，200℃工況時儀表的溫度讀數與玻璃棒溫度計的讀數兩者相差30℃以內是正常的。如果控溫儀表的溫度感測器布置在真空室內，玻璃棒溫度計的溫度值與儀表的溫度讀數之間的差異可以適當縮小，但不可能消除，而真空室的密封可靠性增加了一個可能不可靠環節。如果從操作實用角度考慮不希望看到這個差異，可以採用控溫儀表特有的顯示修正功能解決。
2、真空乾燥箱先抽真空再升溫加熱的原因
1)工件放入真空箱裡抽真空是為了抽去工件材質中可以抽去的氣體成分。如果先加熱工件，氣體遇熱就會膨脹。由於真空箱的密封性非常好，膨脹氣體所產生的巨大壓力有可能使觀察窗鋼化玻璃爆裂。這是一個潛在的危險。按先抽真空再升溫加熱的程式操作，就可以避免這種危險。
2)如果按先升溫加熱再抽真空的程式操作，加熱的空氣被真空泵抽出去的時候，熱量必然會被帶到真空泵上去，從而導致真空泵溫升過高，有可能使真空泵效率下降。
3)加熱後的氣體被導向真空壓力表，真空壓力表就會產生溫升。如果溫升超過了真空壓力表規定的使用溫度範圍，就可能使真空壓力表產生示值誤差。
正確的使用方法應該先抽真空再升溫加熱。待達到了額定溫度後如發現真空度有所下降時再適當加抽一下。這樣做對於延長設備的使用壽命是有利的。
3、真空乾燥箱不設溫度均勻度參數的原因
一般的電熱（鼓風）乾燥箱均設有溫度均勻度參數：自然對流式的乾燥箱為工作溫度上限乘3%，強制對流式的乾燥箱為工作溫度上限乘2.5%。惟獨電熱真空乾燥箱不設溫度均勻度參數，這是因為真空乾燥箱內依靠氣體分子運動使工作室溫度達到均勻的可能性幾乎已經沒有了。因此，從概念上我們就不能再把通常電熱（鼓風）乾燥箱所規定的溫度均勻度定義用到真空乾燥箱上來。在真空狀態下設這個指標也是沒有意義的。熱輻射的量與距離的平方成反比。同一個物體，距離加熱壁20cm處所接受的輻射熱只是距離加熱壁10cm處的1/4。差異很大。這種現象與冬天曬太陽時，曬到太陽的一面很暖和，曬不到太陽的一面比較冷是一個道理。由於真空乾燥箱在結構上很難做到使工作室三維空間內的各點輻射熱的均勻一致，同時也缺乏權威的評估方法，這有可能是電熱真空乾燥箱標準中不設溫度均勻度參數的原因。
質量鑑別
首先，從結構上分析，一般的乾燥箱外殼都是採用冷軋鋼板製造，但是從厚度上將，差別卻很大。由於真空乾燥箱裡面的真空環境，為防止大氣壓壓壞箱體，其外殼厚度要較鼓風乾燥箱大些許，一般是選擇鋼板越厚質量越好，使用壽命也越長。為便於觀察，在乾燥箱的箱門都設有玻璃窗，一般有鋼化玻璃和鑲嵌門上的普通玻璃，武漢尚測生產乾燥箱箱門全部採用鋼化玻璃，雖價格稍貴，但是外觀漂亮，對於操作人員的安全更是有力的保障。 由外及里，乾燥箱的內膽有兩種選擇，一是鍍鋅板，二是鏡面不鏽鋼。鍍鋅板在長期使用過程中容易生鏽，不利於保養；鏡面不鏽鋼外觀整潔，易於保養，使用壽命長，屬市場上高檔次的內膽材質，但是價格要稍高於鍍鋅板。 內膽的樣品架子一般有兩層，可根據客戶的要求增添。由於樣品架的質量是由不鏽鋼壓制而成，且多增加的架子不利於內部熱風的循環，加大風機的質量要求，所以每加一個架子的成本在三百元之間。
其次說起溫度，不得不談到保溫與密封。目前國內乾燥箱的保溫材質主要是以纖維棉為主，少數採用聚氨酯，下面談談兩種材質的不同特點。從保溫效果來講，聚氨酯的耐溫與絕熱效果要好於纖維棉，一般聚氨酯可以使箱體內的高溫在大幾個小時內保持穩定，值得一提的是，聚氨酯的高效絕熱性能，可有效地防止箱體外溫度過高燙傷操作員。纖維棉材質的乾燥箱在高溫時，只能靠溫度控制器不停的控制與調節，保持箱內溫度的穩定，這樣大大增加了風機與控制器的工作強度，從而降低了乾燥箱的使用壽命。再從後期維護來講，由於聚氨酯是整個注塑到箱體內的，後期維修時特別繁瑣，維修前需要將聚氨酯全部掏出來，修好後再注塑進去。而纖維棉不會這么麻煩，操作簡單。最後從市場上講，纖維棉的價格非常便宜，且可滿足大部分的保溫要求，運用廣泛，武漢尚測建議：纖維棉越細，厚度越大，保溫質量越高。乾燥箱的密封一般都是採用抗老化的矽橡膠，密封效果很好。
在循環加熱性能上，風機的選擇至關重要，主要有國產和進口兩種風機。選擇的主要是進口法國技術，低噪音高性能風機，在使用過程中不會產生國產的風機那樣的噪音，並且循環效果好，升溫快。當然，具體也可根據客戶的需求進行選擇。
技術參數
表一：
| 型號 | BJYSL-DZF-6020 | DZF-6050 | DZF-6090 | DZF-6210 |
| 工作室尺寸：深×寬×高 | 300×300×275 | 415×370×345 | 450×450×450 | 560×600×640 |
| 外型尺寸：深×寬×高 | 605×490×450 | 730×560×550 | 610×680×1460 | 720×820×1750 |
| 功率（W） | 450 | 1400 | 1450 | 2200 |
| 擱板（標配） | 1塊 | 2塊 | 2塊 | 3塊 |
| 溫度範圍 | RT+10℃～250℃ | |||
| 溫度解析度 | ±0.1℃ | |||
| 恆溫波動度 | ±1℃ | |||
| 達到真空度 | 133Pa | |||
| 工作環境溫度 | +5℃~35℃ | |||
| 內箱材質（任選） | 不鏽鋼（1Gr18Ni9Ti）或冷軋板（08F） | |||
| 電源 | 220V50Hz | |||
以上表格內的真空烘箱參數均為：實驗室真空烘箱系列，如果在生產製造當中使用就偏小了
如果需要生產用的真空烘箱 以下表格
表二：
| 名稱型號 | 箱內尺寸寬×深×高（mm） | 外形尺寸寬×深×高（mm） | 換熱層數 | 層間距離（mm） | 烘盤數（只） | 蒸發麵積（m2） | 蒸汽壓力(Mpa) | 真空度（MPa） | 最高溫度 (℃) |
| ZDF-6 | 1000×1000×1200 | 1300×1350×1680 | 8 | 120 | 16 | 5 | 0.2-0.6 | -0.096 | 80 |
| ZDF-10 | 1000×1400×1200 | 1300×1680×1700 | 8 | 120 | 24 | 7 | 0.2-0.6 | -0.096 | |
| ZDF-15 | 1160×1360×1200 | 1500×1700×1700 | 8 | 120 | 32 | 9 | 0.2-0.6 | -0.096 | |
| ZDF-20 | 1160×2000×1200 | 1500×2300×1770 | 8 | 120 | 48 | 14 | 0.2-0.6 | -0.096 | |
| ZDF-30 | 1160×2000×1600 | 1500×2300×2100 | 10 | 120 | 60 | 18 | 0.2-0.6 | -0.096 |
| 名稱型號 | 箱內尺寸寬×深×高（mm） | 外形尺寸寬×深×高（mm） | 換熱層數 | 層間距離（mm） | 烘盤數（只） | 蒸汽壓力（MPa） | 真空度(Mpa) | 最高溫度(℃) |
| YZG-600 | Φ600×976 | 1135×810×1020 | 4 | 120 | 4 | 0.2-0.6 | -0.096 | 80 |
| YZG-800 | Φ800×1247 | 1700×1045×1335 | 4 | 120 | 8 | 0.2-0.6 | -0.096 | |
| YZG-1000 | Φ1000×1527 | 1693×1190×1500 | 6 | 120 | 12 | 0.2-0.6 | -0.096 | |
| YZG-1400 | Φ1400×2054 | 2386×1675×1920 | 8 | 120 | 32 | 0.2-0.6 | -0.096 |
烘盤尺寸為：460mm*640mm*45mm（寬、深、高） 可以互換
烘箱區別
真空乾燥箱和一般的烘箱區別
真空箱：是在負壓下工作，氧含量少，可以減少或杜絕氧化反應。
負壓下溶劑的沸點降低，避免高溫乾燥損壞物料品質。
若溶劑為有害或有價值的氣體可以冷凝回收。
缺點：溫度均勻性不好控制，如需控制均勻性必須做多層層板且獨立加熱。也有真空箱體帶風機，先真空再充氮氣的加熱的。這樣可以減少氧化，且通過鼓風保證均勻性。但是沒有辦法降低溶劑沸點。
一般烘箱：是通過電加熱再加鼓風，用熱空氣換熱使物料乾燥。通常較真空乾燥比造價低，運行成本低。
真空烘箱的真空泵選擇注意事項
1、根據空間的大小選擇合適的真空泵（1000升的真空箱內部尺寸）
2、抽氣速度，建議在2-3分鐘內達到自己所需要的真空度（注意真空泵的極限真空）
3、選擇真空泵的時候還有要注意，自己箱內的溫度和所需要烘乾物料的特點（是不是易燃易爆的或者腐蝕性強的、等等）
4、真空泵參考表（常用普通型號）
| 2XZ-0.5 | 2XZ-1 | 2XZ-2 | 2XZ-4 | 2XZ-8 | 2XZ-15 | |
| 抽氣速率（L/S） | 0.5 | 1 | 2 | 4 | 8 | 15 |
| 極限壓力≤(Pa) | 6.0×10 | 6.0×10 | 6.0×10 | 6.0×10 | 6.0×10 | 6.0×10 |
| 轉速（rpm） | 1440 | 1440 | 1440 | 1440 | 1410 | 1420 |
| 電機功率(kw) | 0.18 | 0.25 | 0.37 | 0.55 | 1.1 | 2.2 |
| 吸氣口徑（mm） | 16 | 16 | 25 | 25 | 40 | 40 |
5、沒有特殊要求的情況下：1000升的真空箱，選擇8升每秒的抽氣速度的真空泵比較好。
產品說明

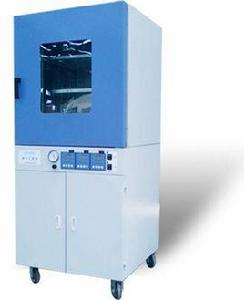

真空烘箱由高真空度真空泵，箱體，工作室，電加熱器及數字溫度器組成。能夠在設定的真空度條件下穩定工作，適用於醫藥、化工、電子、器、材料、零件的真空乾燥處理。箱體外殼以冷扎板噴塑，美觀悅目。內箱以不鏽鋼板密焊耐壓工藝處理，配上門上的矽膠密封壓墊，保證箱內的氣密性，並採用玻璃纖維保溫，提供高效絕熱，節省能耗效果。發熱板安裝在內箱體四側，以保證溫度均勻性。
產品規格：
| 型號 | 功率 | 控制範圍 | 真空度極限 | 工作室尺寸（W×H×D）CM |
| HYUO-27-200 | 3KW | 60℃-200℃ | 133Pa | 30×30×30 |
| HYUO-72-200 | 4KW | 60℃-200℃ | 133Pa | 40×45×40 |
| HYUO-100-200 | 5KW | 60℃-200℃ | 133Pa | 45×45×45 |
| HYUO-290-200 | 7KW | 60℃-200℃ | 133Pa | 60×95×50 |
套用
廣泛用於醫藥、食品、輕工、化工、電子等行業作乾燥之用，具有乾燥物品速度快、污染小、不對被乾燥物品的內在質量造成破壞的優點。
