概念解釋

大模內置是指在裝模板時,把保溫板直接安裝在模板內,然後澆注混凝土。簡稱大模內置

適用範圍

本工藝適用於外飾面為塗料的現澆混凝土剪力牆結構體系。

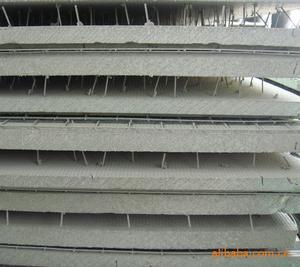

現場圖現場圖

施工條件

(1)(結構工程驗收完畢,質量達到驗收標準,外門、視窗安裝完畢方可進行抹面施工。
(2)門窗框線與牆體連線縫隙應填塞嚴密,做好門窗框的表面保護工作。
(3)外牆面的雨水管卡、預埋埋件、空調眼、設備穿牆管道提前安裝完畢,穿牆洞必須堵完。

施工準備

1、技術準備:
(1)熟悉圖紙及相關資料,參閱施工工藝。
(2)了解材料性能,掌握施工要領,明確施工順序。
(3)提供所需的材料和技術質量標準,並向施工人員進行技術交底,確保質量和安全無事故。
2、材料準備: 主要材料有聚苯板、聚合物抹面砂漿、、大模內置專用插栓3、機具準備:
(1)砂漿攪拌機、垂直運輸機械、水平運輸車、手提攪拌器等。
(2)抹灰工具及抹灰的專用檢測工具,放線工具、托架、皮錘、水桶、剪子、鐵鍬、掃帚、托線板等。
(3)電線、接線板等輔助施工材料。

工藝流程

鋼筋綁紮驗收合格後、拼裝保溫板 ↓模板安裝 ↓混凝土澆注 ↓模板拆除 ↓保溫面層修補、找平 ↓抹聚合物砂

漿

施工要點

1、拼裝保溫板:
(1) 綁紮牆體鋼筋時,靠保溫板一側的橫向分布筋宜彎成L形,以免直筋戳破保溫板。綁紮完牆體鋼筋後在外牆鋼筋外側綁紮水泥墊塊(不得使用塑膠卡),每平方米保溫板內不少於3塊,用以保證保護層厚度並確保保護層厚度均勻一致,然後在牆體鋼筋外側安裝保溫板。
(2) 安裝順序:先安裝陰陽角保溫板材,再安裝板之間保溫板。
(3) 在安裝好的保溫板上彈線,標出錨栓的位置,用電烙鐵或其他工具在錨栓定位處穿孔,然後在孔內塞入脹管,其尾部與鋼筋綁紮做臨時固定。
(4) 用100㎜寬、10㎜厚聚苯片滿塗聚苯膠填補門窗洞口不嚴密之處,以免在澆灌混凝土時該處跑漿。
2、模板安裝:
宜採用大模板。按保溫板厚度確定模板配製尺寸、數量。安裝外牆外側模板,安裝前須在現澆混凝土牆體的根部或保溫板外側採取可靠的定位措施,以防模板擠靠保溫板。保溫板模板放在三腳平台架上,將模板就位,穿螺栓緊固較正,連線必須嚴密、牢固,以防止出現錯台和漏漿。
3、混凝土澆灌
混凝土澆灌前保溫板頂面必須採取遮擋措施。
4、模板拆除
穿牆套管拆除後,應以乾硬性砂漿捻塞孔洞,保溫板孔洞部位須用保溫材料堵塞並深入牆內大於50mm。
5、外牆外保溫板面抹灰
(1)保溫板面應清理乾淨,無空鼓、無油漬、浮塵等,保溫板表面應刷界面劑。
(2)吊垂直、套方、找規矩、彈厚度控制線,拉垂直、水平通線,套方做口。
(3)板面、門視窗保溫板如有破損套用保溫砂漿或聚苯板加以修補。
(4)如局部有凹凸不平處用聚苯顆粒保溫砂漿進行局部找平或打磨。
(5)按層高、窗台高和過梁高將玻纖格線布在施工前裁好備用,待抹完第一層聚合物砂漿後,立即將玻纖格線布垂直鋪設,用木抹子壓入聚合物砂漿內,玻纖格線布之間搭接長度宜≥50㎜,緊接著再抹一層聚合物砂漿,以玻纖格線布均被漿料復裹為宜。在首層和窗台部位則要壓入二層玻纖格線布,工序同上。面層聚合物砂漿以蓋住玻纖格線布為宜。
(6)門窗洞口外側面抹聚苯顆粒保溫砂漿,在抹保溫砂漿時距門窗框邊應留出5—10㎜縫隙以備打膠用。
(7)首層陽角處應加設一根50㎜×50㎜寬,2m高沖孔鍍鋅鐵皮護角。在抹完第一層聚合物砂漿後將沖孔金屬護角調直壓入砂漿內(以護角條孔內擠出砂漿為宜)然後同大面一起壓入玻纖格線布,將金屬護角包裹起來。
