漂浮靈感
展現五環標誌是奧運會開幕式上的“規定動作”,說到《夢幻五環》的創意,編導組組長謝楠坦言,靈感來自一塊黑板。“編導組辦公室有塊寫方案用的黑板,用了幾次後發現筆跡擦不掉,我們以為黑板質量有問題,氣急敗壞地叫來後勤人員,一看才發現原來是由於馬虎,黑板上的膜沒有揭下來。後勤人員去揭那層膜,揭到一半的時候,我突然按住他的手,這就是最好的辦法啊!”這個設計是所有演出場次中唯一從一開始確定就沒有再改變的創意,只是在上升方式、速度上進行過反覆調整和訓練,“一開始想讓五環像一塊飛毯一樣,邊翻動邊橫著飄起來,但是在翻動過程中,圓形會變成橢圓,這是奧組委不允許的。彩排的時候還有個方案,就是五環先橫著升起,最後在空中再直立起來,張藝謀導演認為效果不好,最終形成了觀眾看到的樣式。”
魔術科技
魔術燈光造五環飄起假象

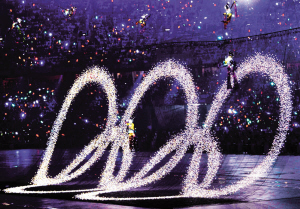

副總導演張繼鋼介紹,大家看到五環慢慢立起來,實際是魔術手法。當最後一個大腳印在天空綻放的時候,它像滿天的星斗落在鳥巢,形成繁星向地面會聚,一直會聚到中心場地,形成了地面的五環。“其實,這是4.5萬個LED,也就是發光二極體鋪在一個幕布上的效果”。

詳細揭秘
LED編織五環
“太奇妙了!”開幕式上,當夢幻五環出現時,很多觀眾發出感嘆。特別是當奧運五環展示結束,突然在空中“消失”,很多人驚嘆的同時,不禁疑問:這是魔術嗎?
這得先了解奧運五環的製作工藝。
鋼絲暗藏玄機
首先要解決“五環”依託的問題。為此,總裝某設計研究院通信工程師、“夢幻五環”負責人董平章及其同事製作了一張用直徑2毫米鋼絲線編織成的巨型網,寬16.5米,長36米,網眼呈邊長2厘米方格狀。他們按照五環的布局在鋼絲中焊接上了45000多個LED(發光二極體)小燈,當這些燈發出白色光時,就呈現出了大家所見到的璀璨五環。
這張巨網的上下兩邊各固定了一根鋼管,上邊的鋼管上焊接了4個掛環,用於連線威亞(鋼絲裝置)。這么長的鋼管,如何在儘量控制尺寸的同時保證不變形?董平章說要歸功於負責特種結構設計的尹續峰等人。為了這根鋼管,他們進行了大量的演算。甚至在第一次演出前,還對吊點的位置進行精確調整,保證了“星星五環”能夠最平整地展示。
當然,鋼絲也暗藏玄機,鋼絲都裹上了一層塑膠皮,和大家平時所見的電燈線結構一樣。塑膠皮和鋼管都刷成黑色。這張網事先被放在了舞台中央。“夢幻五環”節目開始時,全場燈光都暗下來,五環音樂響起,舞台中央出現了奧運五環圖案,與鋼絲網上的五環圖片重合。此時威亞裝置隨著音樂緩緩拉起鋼絲網,網上的LED燈亮起,此前用燈打的五環同時熄滅。由於黑色塑膠反射光小,在100米開外的觀眾只看到了奧運五環閃亮升起,等燈熄滅時,就感覺是五環在空中消失了。
多次修改求完美
董平章的工作室就設在鳥巢0層,他給記者展示了一截鋼絲網,這就是“夢幻五環”設計初期的樣子,最大的不同是網的顏色。董平章說,鋼絲線和鋼管,剛開始都是刷成灰色的,但演出時有部分反光,達不到滿意效果,最後都刷成了黑色。
他還說,巨網上下兩邊剛開始時是用玻璃鋼固定的,但成本高,強度也較弱,換成鋼管雖然相對要沉一些,但在威亞系統的承載範圍內,最主要的是比玻璃鋼結實,可靠性更勝一籌。
奧運五環的大小也進行了反覆調整。起初每個環的直徑是8米,後來修改成6米、7米,直到最後才定為10米。“主要是跟表演場地的大小協調。”董平章說。原先奧運五環周圍還有很多閃閃發光的點,最後都換成了藍色的底。“導演組認為這樣背景顯得乾淨,主題更加鮮明。”董平章說。
多線路供電
困擾技術保障人員的問題是,LED燈很小,在鋼絲網的搬運過程中容易掉下來。光鋼絲網的線就有800多條,每一次排練至少有十幾條壞掉。因此每次彩排後,技術保障人員都要花費很大的精力去修補鋼絲網和焊接燈,工作量很大。
後來,他們想了個簡單易行的辦法,蘸膠水點在小燈上,膠水凝固後就包住了小燈及兩邊的焊點,既不影響亮度又比原先牢固。
為防止個別線路出現問題導致“夢幻五環”斷路,他們採取4條線路同時供電。只要其中有一條不斷路電,鋼絲網都能完整地顯示出奧運五環的圖案,當然這四條線同時正常工作的話,“夢幻五環”也就達到了最佳的效果。他們還採用2個不同頻率的電路開關控制電源,即使兩個開關都出現問題,還有1個手動控制開關。
仙女飛天
空中奇觀
22位婀娜多姿的仙女在空中交叉飛行,璀璨奪目的奧運五環在空中環遊,古典與現代就這樣夢幻般地融合了。北京奧運會開幕式上,開篇就用“吊鋼絲”的技法,為世界呈上了一道空中視覺奇觀。
這個場面,對看過張藝謀執導的《滿城盡帶黃金甲》的觀眾,或許“似曾相識”。還記得在重慶武隆天溝里拍的那場武戲嗎?近30名黑衣人吊著鋼絲,從150多米高的崖頂躍下,飛身攻入驛站,場面頗為壯觀。實際上,開幕式中的吊鋼絲比電影複雜多了。
鋼絲系統縱橫巢頂
“開幕式上用的威亞(鋼絲的英文譯音)裝置,科技含量要高得多。”開閉幕式上空設備機械系統負責人、該院專家常嵩介紹,開幕式上空共安裝了31套威亞裝置,每套包括1台移動小車、1個帶滑輪吊具和3台卷揚機,這些組成了上空威亞系統。
鳥巢上空有10條鋼索———東西向3條,南北向7條。這是移動小車滑動的軌道,稱為承載鋼索系統。操作員在上空控制台發出各種指令。
控制台放置在鳥巢四層的上空控制室里,是整個上空設備的“中樞神經系統”。這是鳥巢的“黃金地段”,操作手透過玻璃門能以最佳的視角察看演出狀況。他們前方還掛著十幾個監視屏。
55公里長的各種鋼絲繩,2000餘個滑輪,471台(套)的電源櫃、變頻器櫃、電機等設備,總重150噸,就分布在鳥巢上空的上下弦內,距離觀眾席上方四五十米的地方。
在高空安裝、維護裝備的每個人都必須謹慎細緻。小到每卸下一顆螺絲,都要小心翼翼地收進寶特瓶里———一旦掉下去,那就是顆致命的子彈。
考慮多種細節
“片場上拍攝吊鋼絲鏡頭時,出了問題就重拍。開幕式上如果設備不運轉了,能等你修好了再繼續演嗎?”上空設備系統指揮方誌剛說,“擺在我們面前最大的難題是如何確保萬無一失。”這支平均年齡才30多歲的技術團隊集智攻關,為開幕式演出“保駕護航”。
其中一個是採集吊威亞的物體移動坐標數據,並編成電腦指令。開幕式演出中,吊威亞的有仙女、太空人、放風箏的小姑娘、夢幻五環、巨型紙等,這些都得在相應的指令下移動。10條鋼索受地心引力和熱脹冷縮影響,根據數學模型計算的數據與實際出入很大。設計者採取測算初始兩個位置之間所要排放鋼繩的長度,通過精確控制卷揚機收、排鋼繩的長度和速度,確定了物體在這兩點的移動軌跡。
小車運行時,鋼索形狀會不斷變化,容易導致鋼絲繩繃斷,或是跳出滑輪。為此,技術人員添加了張緊裝置,自動調節鋼絲繩始終處於鬆緊適度的狀態。他們還在卷揚機上安裝了排繩裝置,它就像交警,指揮走向複雜的鋼絲繩有條不紊地通行,解決了容易亂繩和打死結的問題。智慧型編碼器能“聰明”地保證鋼絲繩單層而不交疊地纏繞捲筒,確保準確測量收、放鋼絲繩的長度。
22個仙女在空中交叉飛行,會不會發生碰撞?方誌剛說,在觀眾席上看好像是交叉的,但這是平面的視覺效果,在立體的空間裡她們之間間距6—8米,就像兩列相向運行的火車,在不同的軌道上行駛,顯然不會發生碰撞。
歌詞一覽
夢幻五環
今夜夢見 繁星變五環
萬象和諧 大地平安
Dreaming tonight
Stars into rings alight
All are harmonious
All are still and bright
仙女降人間 彩雲布滿天
朋友北京來相聚 盡開顏
音樂班底
夢幻五環
演唱:常石磊、倪雅豐
中文詞:陳其鋼
作曲:陳其鋼
英文詞譯配:馬文、陳其鋼
配器:陳其鋼、常石磊、王之一
歌手簡介
姓名:常石磊
生日:1981年7月21日
出生地:廣州
血型:AB
星座:巨蟹
座右銘:快樂著音樂、音樂著過活。
簡介:新生代全方位音樂人,畢業於上海音樂學院。北京奧運會主題歌《我和你》編曲、原唱,開幕式歌曲《夢幻五環》編曲、演唱者。已正式與風向樂動數字音樂公司、成龍中國同時簽約。
姓名:倪雅豐
籍貫:山東青島
生日:2月26日
星座:雙魚座
血型:A
簡介:畢業於中國音樂學院聲樂系,2006年加入“黑鴨子”演唱組合(二、三聲部:樊桐舟、徐秀霞)。目前是星文唱片公司的簽約歌手,發行過個人專輯《櫻桃女聲》、《江南四月天》。
