系統概述
城市供水管網監測系統適用於供水企業遠程監測供水管網。供水調度人員在管網監測中心即可遠程監測全市供水管網的壓力狀況，以科學指揮各水廠啟停供水設備、保障供水壓力平衡，並及時發現和預測爆管事故。
為保證供水工作的科學性，依靠現代計算機通信技術和感測技術，實施對供水管道的無人化遠程實時監測，並且能夠自動傳輸到上面各級主管部門，監測輸水管道、城市供水管道的壓力、流量信息；及時發現管網故障，提高維護效率、降低損失，保障輸水、供水質量，達到科學預警，減少成本，提高效率的目的。

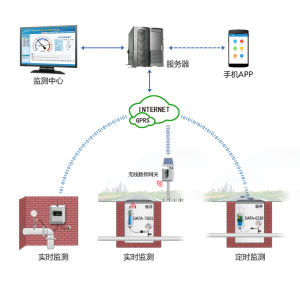

系統組成
本系統主要由以下幾部分組成：
監控中心：（計算機、管網監控系統軟體）
通信網路：（基於移動或者電信的通信網路平台）
GPRS/CDMA 無線壓力表：（直接把無線壓力表安裝在管道上，通過GPRS/CDMA網路傳輸到監控中心）如現場能提供電源可選擇RTU產品；如現場沒有電源可選擇電池供電無線壓力表。
測量儀表：（流量計或水錶、壓力變送器）
城市供水管網監測系統組成系統功能
◆測點分布總覽◆最新數據監測
◆超限自動報警◆壓力曲線分析
◆智慧型數據統計◆歷史數據查詢
◆用戶信息管理◆測點信息設定
電腦城市供水管網監測系統軟體
手機APP城市供水管網監測系統系統特點
供電領活及時高效遠程維護預防爆管監測方式
水廠、泵站內的測壓點監測方式解決方案：採用市電供電一體式監測設備
市電供電一體式監測設備表井內的測壓點監測方式
解決方案：
表井周邊可破路、可供電，井外可安裝設備時：採用太陽能/市電供電一體式監測設備
太陽能/市電供電一體式監測設備
電池+太陽能/市電供電一體式監測設備表井周邊不可破路、不可供電，井外不可安裝設備時：採用電池供電一體式監測設備
電池供電一體式監測設備硬體簡介
1、無線壓力表的基本功能及特點：
採用工業級超低功耗高性能的嵌入式處理器
3.6V一次性鋰電池供電，根據用戶使用條件，可以選配電池容量大小，電池壽命一到五年左右，標準配置的電池容量可以上報大於1萬2千次；
內嵌看門狗，不當機，掉線自動恢復；
智慧型儀表接口， RS485（或RS232）接口；
用戶可以編程的量程轉換和報警上下限設定；
內設工業時鐘，精確計時；
自動定時上報和事件觸發上報功能；
內置大容量FLASH存儲器，數據自動記錄，支持歷史數據檢索；
模擬量採集：二路16位模擬量採集，支持雙端差分信號及4-20mA的電流信號輸入；
脈衝採集：兩路脈衝輸入（或開關量檢測，當開關量有變化時可根據用戶需求是否啟動上報），用於脈衝水錶計數；
報警：模擬量超限報警、開關量變化報警，上報方式可以GPRS或SMS（簡訊）方式上報用戶；
數據存儲：採樣數據定時存儲，存儲間隔可選，數據可周期性存儲，每個周期的存儲記錄條數不小於100000次；
數據終端：簡訊報知的用戶電話號碼的數量為10個，報知中心的IP位址也為4個；
具有補招功能，當設備本次的上報由於行動網路等其他原因無法成功時，本次的採集數據會在下次上報時一起報到中心網站；
顯示屏：顯示屏採用長期休眠短期喚醒機制，以減少不必要能量的消耗（顯示屏關閉的模式下，待機電流<20微安），顯示屏可由磁棒點擊相應的激活點來顯示當前的測量值、電池電壓等；
參數設定：所有系統參數可有設定軟體本地設定，也可有簡訊進行遠程設定；
電池電壓：電池電壓實時檢測，當出現欠壓報警時以簡訊或GPRS方式通知用戶及時更換；
防水等級：IP68
2、無線壓力表內部結構：

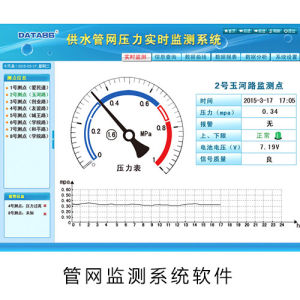

軟體簡介
唐山平升遠程供水管網監測系統軟體採用B/S結構，通過Internet互連網和GPRS網路接收管道壓力、流量的數據，進行管道數據分析、顯示、查詢、統計、報表列印等功能，給用戶提供一個直觀、簡單的操作平台。
實時採集數據，管道數據採集到數據伺服器。
能顯示整個管網系統的供水管線圖及地理分布圖（及用戶用水信息）。
集中顯示各監測點重要參數（如瞬時流量、壓力、累計流量、電池電壓、報警狀態、通訊狀態）。應有重點用水單位的界面和報表功能，可隨時增加或刪除，操作應方便快捷。
按區域、地塊劃分用戶，註明長期用戶和季節性用戶，能單獨顯示各用戶子站的全部測量參數及設定參數。
能自動生成各用戶的瞬時流量、壓力、累計流量、頻率或差壓的並行歷史曲線，並可查詢任意用戶、任意參數、任意時段的歷史數據，歷史數據和曲線應便於轉存和列印。
能生成各用戶的用水量日報表，月報表及年報表，且可生成分時等特殊報表的功能。任意組合用戶測量趨勢、測量參數累計、故障時段等趨勢記錄通過印表機列印輸出。
實時顯示並記錄就地流量測量系統的各種報警信息，如流量/壓力的超限、儀表工作電源不正常、不間斷電源的電池欠壓、交流市電消失、非法闖入、通訊故障等報警信息。
根據不同部門和不同人員，可設定不同的操作許可權，防止不同級別的操作人員越權操作。
上位機系統軟體及資料庫軟體應採用正式授權版本，保證其穩定可靠。該資料庫應具備查詢功能強、完整，能兼容不同通訊協定的功能。
使用選單驅動顯示，保證用戶指定一般技術人員就能編制，而不需要掌握機器語言和特殊程式語言，在系統中增加或改變一個點不應再編譯系統。
具有數據的存儲功能，要求可以將所有的實時參數保留3年以上（數據每一分鐘記錄一次），所存儲的數據能夠以標準的方式獲取存儲的數據。
系統特點
準確性
計量數據報告的及時、準確；運行狀態數據的無丟失；運行資料的可處理，可追蹤；
可靠性
全天候運行；傳輸系統獨立完整；維護操作方便；
經濟性
用戶可以選擇兩種方案組成遠程監控網絡平台；
先進性
選用了全球最先進的GPRS數據網路技術和成熟穩定的智慧型化終端加上獨特的數據處理控制技術。系統功能的擴展性強；
實用的低功耗電池供電技術
對於現場沒有電源的監測點，可以採用電池供電的超聲流量計，壓力變送器由採集終端直接升壓驅動。選用了最先進的低功耗積體電路技術，使得GPRS數據採集和傳輸的電源功率非常低，休眠電流<50uA，這樣一來可以使用一次性鋰電池工作，現場不需要220電源；
互換性和拓展性
系統統一規劃，分步實施，隨時可以擴充壓力、流量的信息監測。
套用領域
城市供水管網監控、自來水管道監測、自來水公司集中供水監控、水源井監控、蓄水池水位監控、水文站遠程監控、水務集團企業用水監控、河道、水庫、水位雨量遠程監控。
