簡介

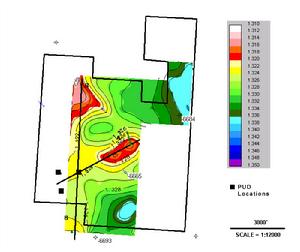

釋文：構造圖是地震資料處理的最終成果，是以後提供鑽探井位的依據，它要以許多條測線的地震剖面圖為基本資料，並經過仔細的對比地震記錄、深度閉合等措施檢查無誤後再動手作圖。如有根據發現了斷層，要在圖中畫出推斷的斷層線。當沒有標準層時，根據假想層畫出的稱為構造簡圖。
釋義
詞目：地震構造圖拼音：dì zhèn gòu zào tú
基本意思：由地震標準層等深度線繪成平面圖，和地質上的構造圖完全類似。
通常使用的剖面
在地震資料解釋工作中通常使用兩種剖面：以時間(秒)表示深度的剖面叫時間剖面，以米表示深度的剖面叫深度剖面。用時間剖面作出的構造圖叫等時間構造圖，專業上，等時間構造圖叫做等t0構造圖。用深度剖面作出的構造圖叫等深度構造圖。製作
(1)繪製工區的平面位置圖：包括圖名、工區經緯度、每條測線的線號、起止樁號、主要地名、地物、已鑽井位、比例尺及圖例等。(2)標註數據和特殊現象：將對比解釋好的地震剖面按一定的距離間隔，依次讀下作圖層位的深度數據，並標註在平面圖對應的位置上，同時將剖面上反映的特殊地質現象，如斷點、地層不整合點及尖滅點等也要標註在對應的位置上。按此辦法，將工區內所有的剖面都這樣標註。
(3)組合特殊地質現象和勾繪等值線：在勾繪等值線之前，先將斷點、不整合點等特殊地質現象根據它們的變化特點在平面圖上組合好、連線好。等值線的勾繪就是將標註在平面圖上的深度數據相同的數值按一定間隔連成一根一根的或一圈一圈的比較圓滑的曲線。勾繪以後還要認真檢查平面上的形態變化與剖面上反映的現象是否合理一致，是否符合地質變化規律。
通過上述三步工作構造圖就基本製作完了。過去製作地震構造圖是手工完成的，20世紀80年代有了解釋工作站以後，繪製二維、三維構造圖的工作就由計算機來完成了。
