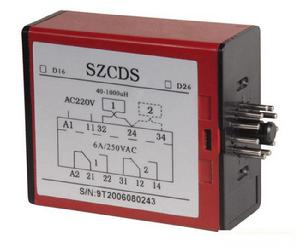

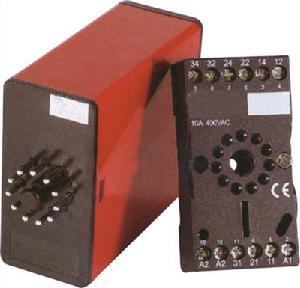

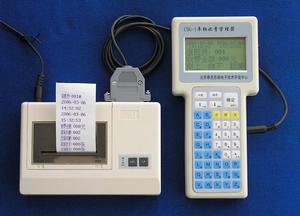

環形線圈式車輛檢測器有盒式和卡式兩種,它主要由振盪線圈,邏輯電路、微處理器、接口及驅動電路等組成,如下圖所示。
其振盪線圈為環狀,線圈電纜為AC/DC低阻抗12#或14#AWG線,導線由1.5平方毫米,7×0.5毫米軟銅導線構成,加上饋線,其電感量為15-1500μh左右。由固定電容C和環型線圈電感L、三極體所組成的振盪器,輸出的正鏇波,其頻率由環型線圈電感L所決定。從振盪器的角度來看,環型線圈電感量L的大小,考慮到電渦流效應,不僅僅取決於環形線圈的電感量,而且與線圈對面的鐵磁物體大小距離遠近有關。當鐵磁物體與線圈的距離減小時,鐵磁物體表面的渦流效應就增加,振盪電路的電感量就變大,其振盪器的頻率也就減小,其變化關係如下:
f =KQ/ ( RL) 式中:R為環形線圈的電阻值,L為振盪器的等效電感。KQ為等效係數。
根據這個特性,就可以找出其頻率的變化情況,由頻率的大小差異,來判別車輛的有無情況。
⑴ 線圈尺寸及圈數
車輛檢測器允許對線圈的形狀和尺寸進行靈活調整,實際中一般線圈周長最大可達30米,最小可為3米。線圈的長度取決於車道的寬度,線圈距車道的邊沿方至少保持300mm距離。當線圈周長超過10米時通常繞兩圈,當線圈周長在6-10米之間時,通常繞三圈,而當線圈周長小於6米時,線圈應繞四圈。
(2) 線圈間距
當兩個線圈相距較近,並且是接在不同的車輛檢測器上時,它們的平行的兩邊間距應至少大於2米,當它們不在同一平面內時,這一間距可減到1米。當多個線圈接到同一台多通道車輛檢測器時,通過頻率調節,車輛檢測器可以避免它們之間的串擾,這一特性可用於方向判斷。當用於這種功能時,兩線圈間允許的最大間距為1米,以保證車輛在行駛方向上可以同時跨在兩個線圈上。
⑶ 線圈電感範圍
一般對於單圈線圈,圓周長上的電感每米1.5uH,3圈線圈是每米9.3uH。雙絞的饋線,每米電感為0.6uH。
⑷ 允許的饋線長度
值得注意的是,長的饋線可能會降低檢測器的靈敏度,因此應儘可能減小饋線長度。兩根饋線應該雙絞在一起,以減小饋線間的輻射干擾,同時可能的話,一般使用禁止電纜作饋線。饋線總長度一般不應大於350米。為了提高靈敏度,應保證線圈的電感量大於饋線的電感,因此對於小線圈長饋線情況,應增加線圈的圈數,線圈電感與饋線電感之比最少應為4 :1。
⑸ 金屬和增強材料的影響
線上圈附近,含鐵量高的金屬會嚴重影響線圈靈敏度,像下水道井蓋或類似的物體等,地應避開面上可見的物體,線圈與這些物體間應留1米的空間。而埋入地下的鋼筋等增強材料並不明顯,但有可能對線圈靈敏度造成影響。
當存在金屬物體或鋼筋等增強材料時,線圈應安裝在這些金屬網上方50mm左右。如果允許降低靈敏度時,這一距離可減小到40mm。
如果有接觸不良現象,當震動時可能會引起阻擾變化,這會反應到線圈電路中引起不可預料的變化。甚至引起線圈系統失效。
⑹ 線纜材料
6.1 線圈線
線圈線(或饋線)一般要求用絕緣導線,通常使用PVC絕緣線,但這種線過長時間後可能會出現氣孔,進入潮氣從而影響檢測器穩定性。線圈推薦使用截面積等於或大於1.5平方毫米的絕緣的多芯銅導線。
6.2 饋線
當線圈與檢測器之間相距較近時,饋線與線圈線可用同一根無接頭線。
當距離較遠,饋線需要單獨使用線纜時,推薦使用帶鋁禁止網或銅禁止網的電纜或鎧裝電纜。不可使用多芯電纜且用剩餘線用於傳輸其它信號。
