振盪線圈

振盪線圈是超外差式收音機中不可缺少的元件。振盪線圈分為中波振盪線圈、短波振盪線圈。振盪線圈的整個結構裝在金屬禁止罩內，下面有引出腳，上面有調節孔，磁帽相磁心都是由鐵氧體製成的。

基本信息

• 中文名：振盪線圈

• 分類：中波振盪線圈、短波振盪線圈
• 定義：超外差式收音機中不可缺少的元件
• 行振盪線圈：黑白電視機中用來調整行頻的

簡介

振盪線圈

振盪線圈是超外差式收音機中不可缺少的元件。在超外差式收音機中需要產生一個比外來信號高465kHz的高頻等幅信號，這個任務就是由振盪線圈與電容組成的振盪迴路完成的。振盪線圈分為中波振盪線圈、短波振盪線圈。振盪線圈的整個結構裝在金屬禁止罩內，下面有引出腳，上面有調節孔，磁帽相磁心都是由鐵氧體製成的。線圈繞在磁心上，再把磁帽罩在磁心上，磁帽上有螺紋，可在尼龍支架上鏇上鏇下，從而調節了線圈的電感量。

行振盪線圈

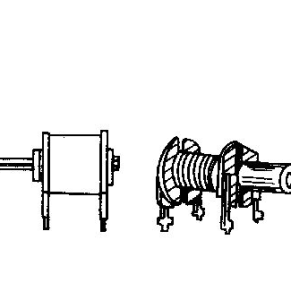

在黑白電視機中也用了振盪線圈，是用來調整行頻的，因此叫行振盪線圈。它與行振盪管組成振盪屯路，當行頻偏離15625Hz時，調節行振盪線圈的鏇鈕，便可恢復證常的行頻，以達到行同步的目的。行振盪線圈的外形如圖(b)所宗，其內部由磁心及繞在磁心上的線圈構成。外部的調節鏇鈕 (實為塑膠桿)插入磁心的方孔中，調節鏇鈕時，改變了磁心與線圈之間的相對距離，從而達到了改變電感量的目的。

振盪線圈電路
