圓柱投影

圓柱投影，是地圖投影的一類。假想一個圓柱與地球相切或相割，以圓柱面作為投影面，將球面上的經緯線投影到圓柱面上，在正常位置的圓錐投影中，圓錐面展平後緯線為平行直線，經線也是平行直線，而且與緯線直交。

基本信息

• 中文名：圓柱投影
• 英文名：Cylindrical projection

• 套用學科：地圖學
• 類型：地圖投影的一類
• 適用領域範圍：測繪學

簡介

圓柱投影

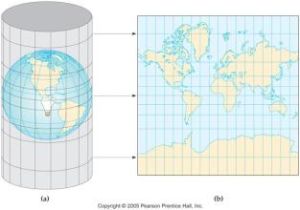

以圓柱面為承影面的一類投影。假想用圓柱包裹著地球且與地球面相切(割)，將經緯網投影到圓柱面上，再將圓柱面展開為平面而成。
與圓錐投影類似，圓柱投影也存在相切或相割兩種情況。墨卡托投影是最常用的圓柱投影之一，並且通常以赤道為切線。經線以幾何方式投影到圓柱面上，而緯線以數學方式進行投影。這種投影方式產生成90度的經緯格線。將圓柱沿任意一條經線“剪開”可以獲得最終的圓柱投影。經線等間距排列，而緯線間的間距越靠近極點越大。此投影是等角投影，並沿直線顯示真實的方向。在墨卡托投影中，恆向線、等方位角線是直線，但大多數的大圓都不是直線。
對於更複雜的圓柱投影，圓柱發生了鏇轉，因此切線和割線的位置發生了變化。橫軸圓柱投影，例如橫軸墨卡托投影，使用經線作為相切的接觸線，或使用平行於經線的線作為割線。這樣標準線即為南北方向的線，且其上的比例是真實的。斜軸圓柱是圍繞赤道和經線間的任意大圓線鏇轉而成的圓柱。在此類更加複雜的投影中，大多數經線和緯線都不再是直線。與圓錐投影類似，圓柱投影也存在相切或相割兩種情況。墨卡托投影是最常用的圓柱投影之一，並且通常以赤道為切線。經線以幾何方式投影到圓柱面上，而緯線以數學方式進行投影。這種投影方式產生成90度的經緯格線。將圓柱沿任意一條經線“剪開”可以獲得最終的圓柱投影。經線等間距排列，而緯線間的間距越靠近極點越大。此投影是等角投影，並沿直線顯示真實的方向。在墨卡托投影中，恆向線、等方位角線是直線，但大多數的大圓都不是直線。

總結

在所有的圓柱投影中，切線和割線都不發生變形，因此它們是等距離線。其他的地理屬性因具體的投影方式而異。
