介紹
針對用於粉碎煤的單齒輪破碎機存在效率低、結構複雜、受力 不均勻等特點915單齒輥破碎機[12].這種破碎機 有兩種結構型式:第一種結構型式如圖10所示,這種結構型式是將原來的拉力彈簧改為推力 彈簧,彈簧彈力為490kN;拉桿鉸接在顎板上,兩端帶有M100*4螺紋,分別裝有兩個鏇 緊螺母;左端螺母用於調整顎板位置,即出料口間隙,右端螺母用於調整彈簧彈力,拉桿插 在裝於機體上的支座上,支座孔為上下可調的長方形,用以調整產品的粒度.這種結構降低 了機體高度,縮短了拉桿長度,使結構更為緊湊.第二種結構所示,這種結構型式是 利用顎式破碎機的楔形調整機構和雙輥破碎機的主動輥軸相結合,吸收了兩者的優點,如: 進料口大,輥子表面可裝有不同尺寸的破碎齒板,顎板上鑲有可更換的耐磨襯板,出料口大 小可通過推力板上的長方形螺孔調整.與同規格的顎式破碎機或雙輥破碎機相比,這類設備 的破碎能力可增大幾倍,效率可提高30%.現已調試出F915*1000單齒輥破碎機,生產能 力達140t/h,最大進料口尺寸為500mm,出料粒度為50~100mm,產品粒度比較均勻 .同時,由於這種結構的破碎機有預碎和破碎兩個區域,破碎後的物料受齒輥撥動而被強制 排出機體外,所以更適用於處理較粘的潮濕物料單齒輥破碎機是由帶大齒式鏇轉圓輥和能夠隨意調整的顎板這兩部分組成.單齒輥破碎機主要用在選礦或石料廠、電廠的粗碎和中碎作業中,單齒輥破碎機的破碎壓力不超過20kN/cm2的脆性物料,單齒輥破碎機不適於軟性的比如破碎粘土類的粘性物料,而在磚瓦行業里,單齒輥破碎機主要用於破碎頁岩、煤矸石等硬質物料的粉碎. 物料在單輥破碎機中的破碎過程是劈碎及擠壓和揉搓的一個動作.當物料從料倉上面進入破碎腔時,物料被鏇轉的輥子帶入棍子與顎板之間的破碎腔進行破碎.單齒輥破碎機破碎後的物料在從單齒輥破碎機的排料口順著自重的作用下排出.通過調節顎板與圓輥之間的間隙可以隨意控制被粉碎後的物料的粒度大小,破碎後粒度l25mm.

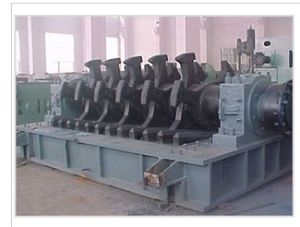

單齒輥破碎機圖片 由於是單輥破碎,所以單齒輥破碎機不適用於濕式物料的破碎,單齒輥破碎機對乾式物料如礦石,煤矸石的破碎起到了很好的作用.
優點
(1)破碎力為非剛性 力,運動件的止點由力的大小和破碎物料的性質決定,是可變的,因而,易損件的磨損對出 料粒度影響很小.更重要的是,當鐵塊等難破碎物入機時,不會對機器造成損壞,若尺寸不 是很大,不用停車,難碎物可隨機器的運轉自動排出機外.
(2)由於可以通過調整慣性力 的大小,使設備獲得足夠的破碎力對物料實施破碎,而基本不提高物料與易損件的切向速度 ,因而特別適合對水泥熟料、金礦石等磨琢性強和中硬以上物料的破碎.
(3)機器在共振 點工作,裝機功率僅相當同等產量其他機型的1/2~1/5,可大幅度降低運轉費用.
破碎原理
單輥破碎機也稱為單齒輥破碎機，是由帶大齒式鏇轉圓輥和能夠隨意調整的顎板這兩部分組成，物料在單輥式破碎機中的破碎過程是劈碎及擠壓和揉搓的一個動作；
當物料從料倉上面進入單齒輥破碎機的破碎腔時，物料被鏇轉的齒輥帶入齒輥與顎板之間的破碎腔進行破碎。單齒輥破碎機破碎後的物料在從破碎機排料口順著自重
的作用下排出。通過調節顎板與齒輥之間的間隙可以隨意控制被粉碎後的物料的粒度大小。
套用範圍
廣泛用於鋼鐵、冶金礦山等行業較適合破碎中硬度粗料,通常用於將燒結機卸下的熾熱燒結礦餅進行破碎,使熾熱燒結餅破碎成適合冷卻要求的粒度.
