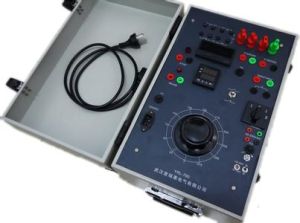

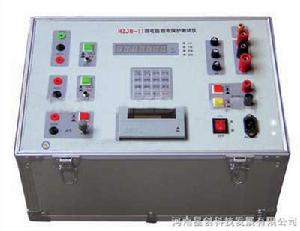

單相繼電保護測試儀Single phase relay protection tester單相繼保測試儀簡介
單相繼電保護測試儀採用最新電源技術，簡化儀器操作，增強儀器功能，用於校驗常規的電流、電壓、時
單相繼保測試儀基本性能：
①靈敏性。反映故障的能力，通常以靈敏係數表示。②可靠性。在該動作時，不發生拒動作。
③快速性。能以最短時限將故障或異常消除。
④選擇性。在可能的最小區間切除故障，保證最大限度地向無故障部分繼續供電。選擇繼電保護方案時，除設定需滿足以上4 項基本性能外，還應注意其經濟性。即不僅考慮保護裝置的投資和運行維護費，還必須考慮因裝置不完善而發生拒動或誤動對國民經濟和社會生活造成的損失。
單相繼保測試儀工作原理：
繼電保護測試儀器分為主迴路和輔迴路兩個迴路，主迴路採用大旋鈕調節，輔迴路採用小旋鈕調節，主迴路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，並且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔迴路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。繼電保護測試儀器主迴路原理
輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼職升流器），升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波後可輸出0-350V直流電壓；第二個抽為15V（10A），該抽頭一路經感測器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流；第二個抽頭為10V（100A）大電流端，該抽頭穿過感測器一次側直接輸出100A電流，該迴路帶負載能力較強，但輸出稍有過載，不能長時間處於大電流狀態下。熱繼電器校驗儀
繼電保護測試儀器輔迴路
繼電保護測試儀器輔迴路與主迴路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此迴路額定電流為1A。按下輔迴路“輸出控制”開關，調節小旋鈕即可輸出。
測量迴路
由大旋鈕調節的主迴路輸出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量。其中“0-500mA”檔包括在“0-10A”檔中。使用時，在“0-10A”兩下即是“0-500mA”監視。
時間測量
設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。
聲光提示
電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。
單相繼保測試儀特性：
1、智慧型型主機，主機採用高性能數位訊號處理器。2、單機獨立運行。
3、連線電腦運行。
4、16位DAC晶片。
5、大螢幕LCD顯示庫。
6、"傻瓜式"操作。
7、新型高保真功放。
8、電流、電壓直接輸出。
9、自我保護。
10、接點豐富。
11、主機一體化單機箱結構。
12、性價比高。
◆ 測試繼電器的種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器； ◆ 儀器配有定值輸出可單獨作電壓源； ◆ 採用數碼顯示，讀數直觀； ◆ 儀器結構緊湊，體積輕巧，便於攜帶，搬運。
單相繼保測試儀技術指標：
◆ 交流電壓輸出0～250V連續可調，最大輸出容量600VA,過量程保護260V
◆ 交流電流輸出
0～50A，0～100A連續可調
0～50A時，開路電壓10V。
0～100A時，開路電壓5V。過載保護動作電流120A。
◆ 直流電壓輸出
0～250V連續可調，最大電流2A，過量程保護260V,過載保護動作電流2.1A±5%。
◆ 直流電流輸出
0～200mA 0～5 A連續可調
0～200mA時，開路電壓48V，過載保護動作電流230mA。
0～5A時，開路電壓24V,過載保護動作電流5.2A。
● 標準12路電流電壓輸出，靈活組織
可12路（6路電壓、6路電流）同時輸出
可6路電流或6路電壓單獨輸出
