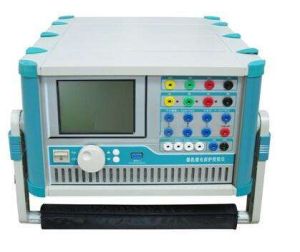

三相繼保校驗儀簡介：
三相繼保校驗儀具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。三相繼保校驗儀是近十年來發展起來的一個新型智慧型化測試校驗儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，三相繼保校驗儀已廣泛運用於線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。
三相繼保校驗儀特點：
1、智慧型型主機，主機採用高性能數位訊號處理器。2、單機獨立運行。
3、連線電腦運行。
4、16位DAC晶片。
5、大螢幕LCD顯示庫。
6、"傻瓜式"操作。
7、新型高保真功放。
8、電流、電壓直接輸出。
9、自我保護。
10、接點豐富。
11、主機一體化單機箱結構。
12、性價比高。
三相繼保校驗儀技術指標：
◆ 交流電壓輸出0～250V連續可調，最大輸出容量600VA,過量程保護260V
◆ 交流電流輸出
0～50A，0～100A連續可調
0～50A時，開路電壓10V。
0～100A時，開路電壓5V。過載保護動作電流120A。
◆ 直流電壓輸出
0～250V連續可調，最大電流2A，過量程保護260V,過載保護動作電流2.1A±5%。
◆ 直流電流輸出
0～200mA 0～5 A連續可調
0～200mA時，開路電壓48V，過載保護動作電流230mA。
0～5A時，開路電壓24V,過載保護動作電流5.2A。
● 標準12路電流電壓輸出，靈活組織
可12路（6路電壓、6路電流）同時輸出
可6路電流或6路電壓單獨輸出
試驗注意事項
1. 測試儀裝置內置了工控機和Windows作業系統，請勿過於頻繁地開關主機電源。2. 裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如隨身碟等），但注意撥插時一定要在數據傳輸結束後進行。
3. 裝置配有專用自還原CF卡，避免因為非法關機，刪除或修改硬碟上的檔案和桌面上的圖示等導致的作業系統損壞。如確需在本機記憶體放數據，請將數據存在D糟。使用USB盤拷貝數據時請一定保證隨身碟乾淨無病毒，也請不要利用隨身碟在本系統中安裝其它軟體程式。
4. 外接鍵盤或滑鼠時，請勿插錯連線埠，否則Windows作業系統不能正常啟動。
5. 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6. 開入量兼容空接點和電位（0～250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。
7. 使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站 立放置或打開支撐腳稍傾斜放置。
8. 禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插 孔。否則，測試儀將被損壞。
9. 如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
10. 如果在使用過程中出現界面數據出錯或設備無法連線等問題， 可以這樣解決：向下觸按復位按鈕鍵，使DSP復位；或退出運行程式回到主選單，重新運行程式，則界面所有數據均恢復至默認值。
