升壓器

試驗變壓器（全稱交流高壓試驗變壓器）又名升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用於對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。升壓器（試驗變壓器）又分為油浸式高壓試驗變壓器、充氣式高壓試驗變壓器和乾式試驗變壓器。

基本信息

• 中文名：升壓器
• 其他外文名：booster

• 作用：將較低電壓升為較高電壓
• 別名：試驗變壓器

油浸式高壓試驗變壓器

概述

油浸式高壓試驗變壓器又名YDJ（G）交流型試驗變壓器、TDM（G）交直流兩用輕型高壓試驗變壓器採用優質冷軋矽鋼片疊制而成。線圈為同心寶塔形多層圓筒式，低壓線圈在內，高壓線圈在外；外殼為攜帶型，具有體積小、重量輕、外形美觀、移動方便等優點。

工作原理

用工頻220V（10KVA以上用380V）電源接入控制箱（台）（為試驗變壓器配套設備，詳細資訊請見控制箱（台）使用說明書），經自耦調壓器調節0－220V/380V電壓輸入到YDJ（TDM）試驗變壓器初級繞組。根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高壓矽堆整流及電容器濾波可獲得直流高壓，其中幅值是工頻高壓有效值的倍。

油浸式高壓試驗變壓器分為三大類：交流型命名為YDJ（G）、交直流兩用型命名為TDM（G），同時可將帶有200V抽頭的YDJ（G）、TDM（G）連線成串激式試驗變壓器。

技術參數

1.YDJ系列交流試變技術參數

型號	容量（KVA）	高壓輸出電壓（KV）	高壓輸出電流（mA)	低壓輸入		變比	溫升℃30分鐘
				V	A
YDJ-1.5	1.5	50	30	200	7.5	500	10
YDJ-3	3	50	60	200	15	500	10
YDJ-5	5	50	100	200	25	500	10
YDJ-10	10	50	200	220/380	50/26	500	10
YDJ-20	20	50	400	380	53	500	10
YDJ-30	30	50	600	380	79	500	10
YDJ-40	40	50	800	380	105	500	10
YDJ-50	50	50	1000	380	132	500	10
YDJ-5	5	100	50	200	25	1000	10
YDJ-10	10	100	100	200/380	50/26	1000	10
YDJ-20	20	100	200	380	53	1000	10
YDJ-30	30	100	300	380	79	1000	10
YDJ-40	40	10	400	380	105	1000	10
YDJ-50	50	100	500	380	132	1000	10
YDJ-100	100	100	100	500	263	1000	10
YDJ-150	150	100	1500	500	300	1000	10
YDJ-200	200	100	2000	500	400	1000	10
YDJ-250	250	100	2500	380	500	1000	10
YDJ-20	20	150	133	380	53	1500	10
YDJ-30	30	150	200	380	79	1500	10
YDJ-50	50	150	333	380	132	1500	10
YDJ-100	100	150	666	500	263	1500	10
YDJ-150	150	150	1000	500	300	1500	10
YDJ-200	200	150	1333	500	400	1500	10
YDJ-250	250	150	1666	380	500	1500	10
YDJ-30	30	200	150	380	79	2000	10
YDJ-50	50	200	250	380	132	2000	10
YDJ-100	100	200	500	380	263	2000	10
YDJ-150	150	200	750	500	300	2000	10
YDJ-200	200	200	1000	500	400	2000	10
YDJ-250	250	200	1250	500	500	2500	10
YDJ-30	30	250	120	380	79	2500	10
YDJ-50	50	250	200	380	132	2500	10
YDJ-100	100	250	400	380	263	2500	10
YDJ-150	150	250	600	500	300	2500	10
YDJ-200	200	250	800	500	400	2500	10
YDJ-250	250	250	1000	500	500	2500	10

註：以上為常規產品。2.TDM（G）交直流試變技術參數：

型號	容量（KVA）	高壓輸出（KV）		高壓電流（mA）		低壓輸入		變比	溫升℃30分鐘
		AC	DC	AC	DC	電壓V	電流A
TDM-1.5	1.5	50	70	30	15	200	7.5	500	10
TDM-3	3	50	70	60	15	200	15	500	10
TDM-5	5	50	70	100	15	200/380	25	500	10
TDM-10	10	50	70	200	100	380	50/26	500	10
TDM-20	20	50	70	400	100	380	53	500	10
TDM-30	30	50	70	600	100	380	79	500	10
TDM-40	40	50	70	800	100	380	105	500	10
TDM-50	50	50	70	1000	100	380	132	500	10
TDM-5	5	100	140	100	50	200/380	25	1000	10
TDM-10	10	100	140	200	100	380	50/26	1000	10
TDM-20	20	100	140	300	100	380	53	1000	10
TDM-30	30	100	140	400	100	380	79	1000	10
TDM-40	40	100	140	600	100	380	105	1000	10
TDM-50	50	100	140	1000	100	380	132	1000	10

註：以上為常規產品。

充氣式高壓試驗變壓器

概述

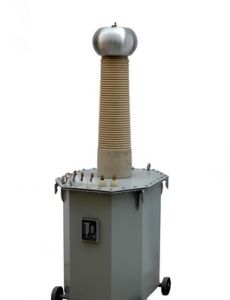

充氣式高壓試驗變壓器

試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。

隨著我國基礎科學研究的進步，新材料、新工藝的套用，把新的介質六氟化硫氣體推向了電力設備的套用領域。由於六氟化硫氣體優良的絕緣性能和滅弧性能及不燃性，使得它作為新的絕緣介質得到廣泛的套用。

經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%（視電壓及容量等級而定），而且無油污染，單台試驗變壓器的電壓等級可達300KV。由於採用了新的生產工藝，產品的技術性能有較大的提高，特別適用於現場工作及頻繁移動的工作條件下使用。

結構

1、其設計構思、材質選擇及工藝流程都是全新的，因此不僅體積小、重量輕、外形美，而且各項技術指標都達到了<<JB3570－98>>標準要求。採用優質冷軋DQ－151取向矽鋼片疊成多級圓柱框形鐵芯，在特製的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是圓柱形，內充入SF6氣體。

2、充氣式高壓試驗變壓器屬交直流兩用，不同在於巧妙地將高壓整流矽堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。

技術指標及參數

規格	容量KVA	低壓側		高壓側		測量變化	6分鐘溫升℃	阻抗電壓	空載電流	質量Kg
		電壓V	電流A	電壓KV	電流mA
5/50	5	200	25	50	100	500	50	10%	<4%	40
10/50	10	200	50	50	200	500	50	10%	<4%	60
15/50	15	400	37.5	50	300	500	50	8%	<4%	70
20/50	20	400	50	50	400	500	50	8%	<4%	85
30/50	30	400	75	50	600	500	50	8%	<4%	100
50/50	50	400	125	50	1000	500	50	8%	<4%	120
5/100	5	200	25	100	50	1000	50	10%	<4%	50
10/100	10	200	50	100	100	1000	50	10%	<4%	65
15/100	15	400	37.5	100	150	1000	50	8%	<4%	85
20/100	20	400	50	100	200	1000	50	8%	<4%	100
30/100	30	400	75	100	300	1000	50	8%	<4%	110
50/100	50	400	125	100	500	1000	50	8%	<4%	125
10/150	10	200	50	100	66.7	1500	50	10%	<4%	90
15/150	15	400	37.5	150	100	1500	50	8%	<4%	100
20/150	30	400	50	150	133.3	1500	50	8%	<4%	110
30/150	30	400	75	150	200	1500	50	8%	<4%	125
50/150	50	400	125	150	333.3	1500	50	8%	<4%	140

1. 對各電壓等級變壓器的空載電流4～9% ，阻抗電壓4～10%2. 配套控制部分規格及運行時間

型 號	與YDQ配套（KVA）	調壓器容量（KVA）	配套運行時間（min）
XCJH-2	1.5	1	≤30
XCJH -3	3	2	≤30
XCJH -5	5	3	≤30
TCWJH-10	10	7	≤30
TCWJH-20	20	14	≤30
TCWJH-30	30	20	≤30
TCWJH-50	50	30	≤30

工作原理

把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作台（箱），經自耦調壓器調節電壓輸入YDQ試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值----工頻高壓。此工頻高壓經高壓矽堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的倍。

乾式試驗變壓器

概述

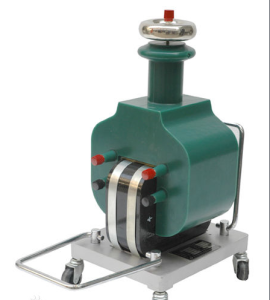

乾式高壓試驗變壓器

試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。

乾式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落後狀況，且能在裝上配套生產的高壓矽堆後能提供直流高壓試驗電源，配以控制箱（台）、自動保護微安表、球隙等附屬設備，特別適用於現場測試，使繁重的工作變得方便、迅速、輕鬆靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。

結構

乾式試驗變壓器由於在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，儘量減小體積減輕重量。

乾式試驗變壓器利用先進的生產設備，採用線圈繞組環氧真空澆注及用優質冷軋矽鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接矽堆，只需將我公司配套的直流高壓矽堆旋裝在高壓端既可得到直流。

工作原理

乾式試驗變壓器輸入電壓為200V或400V接入配套的控制箱（台），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的最高值。在作直流耐壓及泄漏電流測試時，只要把高壓矽堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.4倍。

性能指標

1、阻抗電壓:≤12%

2、輸出電壓波形:正弦波

3、表面溫升:<55℃

4、空載電流:<4%

5、允許連續運行時間:1小時

主要參數

規 格 型 號	容 量	輸入電壓	輸出電壓	輸出電流	輸出直流高壓	重量
	( kVA )	( V )	( kV )	( mA )	( kV )	( kg )
1.5/50	1.5	200或400	50	30	70	15
3/50	3			60		20
5/50	5			100		30
10/50	10			200		40
15/50	15			300		50
20/50	20			400		55
25/50	25			500		60
30/50	30			600		65
5/100	5	200或400	100	50	140	60
10/100	10			100		65
15/100	15			150		70
20/100	20			200		75
25/100	25			250		80
15/120	15		120	125		85
20/120	20			160		90
25/120	25			200		95
30/120	30			250		100

註：以上為常規型

多台串激

概述

升壓器

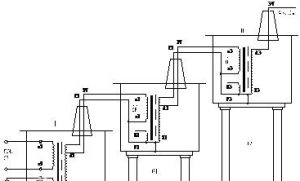

交流系列高壓試驗變壓氣，可將幾台交流高壓試驗變壓氣通過適當的組合形成電壓極高的試驗變壓器。其原理是在試驗變壓器的高壓繞組中繞激磁繞組，該繞組和後一級試變初級線圈參數相同。

工作原理

串激系列高電壓試驗裝置，除最高電壓的一級試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和後一級試驗變壓器初級繞組參數相同。

由控制箱（台）供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級試驗變壓器高壓尾端及外殼連線。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。

串級組合方式

當兩台試驗變壓器作串級聯接時，第I台與第II台試驗變壓器容量之比為2：1，總容量為第I台容量，總電壓為兩單台最高輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩台串級使用時總容量為5kVA，總輸出電壓為100kV，輸出電流為50mA。

當三台試驗變壓器作串級聯接時，則三台容量之比為3:2:1，總容量同樣為第I台容量，總電壓為三台輸出電壓之和。

註：無論兩級串、三級串，輸出電流嚴禁超出最後一級額定電流。

說明：

試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，並與人保持足夠安全距離。

在串級高壓試驗時，應特別注意檢查II級、III級的接線正確性，接反會造成輸出電壓為零，可用分壓器直接監測高壓輸出。還應檢查絕緣支架的電氣強度是否滿足電壓要求。
