升壓諧振

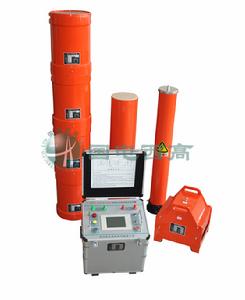

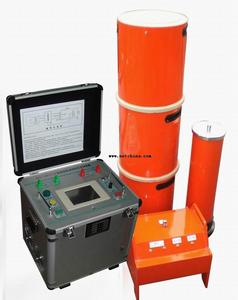

升壓諧振是一種利用調諧電感與負荷電容使之產生工頻串聯諧振，以獲得工頻試驗電壓的設備。由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連線方式；分壓器並聯在被試品上，用於測量被試品上的諧振電壓，並作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振迴路，提供串聯諧振的激勵功率。

概念介紹

升壓諧振在具有電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓與其中電流位相一般是不同

的。如果我們調節電路元件（L或C）的參數或電源頻率，可以使它們位相相同，整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。在諧振狀態下，電路的總阻抗達到極值或近似達到極值。研究諧振的目的就是要認識這種客觀現象，並在科學和套用技術上充分利用諧振的特徵，同時又要預防它所產生的危害。按電路聯接的不同，有串聯諧振和並聯諧振兩種。在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振(也稱為電壓諧振)。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。

原理

運用串聯諧振原理，利用勵磁變壓器激發串聯諧振迴路，調節變頻控制器的輸出頻率，使迴路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

別稱

串聯諧振、串聯諧振變壓器、變頻諧振、變頻串聯諧振、串聯諧振原理、串聯諧振套用 串聯諧振系統

套用

升壓諧振驗設備主要用於10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是採用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。目前已廣泛用於電力、冶金、石油、化工等行業，適用於大容量，高電壓的電容性試品的交接和預防性試驗。

試驗對象

1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機 的交流耐壓試驗

3、GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

選型依據

變頻串聯諧振試驗設備不同於一般通用的試驗儀器，最大的特點是同一套設備可以用於不同電氣設備的交流耐壓試驗如交聯電纜、變壓器、GIS、電動機和發電機等，除了本選型目錄給出系列典型常用型號供用戶選擇外，通常需要根據用戶的試品範圍和試驗要求進行配置方案的設計，滿足不同地區、不同用戶、不同試品的試驗要求。

主要技術特點

* 全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所） 嚴格的型式試驗鑑定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；　
* 體積小，重量輕，特別適合現場使用；　
* 符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；

* 設備自帶微型印表機，可及時列印保存試驗數據；
* 按軍用標準抗振和防塵設計，耐長途運輸和嚴酷使用環境；
* 一鍵滑鼠式旋鈕“傻瓜式”操作，大螢幕液晶顯示；
* 獨有軟體校準功能，方便用戶校準表計，確保高電壓值準確度；　
* 德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用；
* 所有主要元器件均由世界知名企業原裝進口，包括美國德州儀器，英特爾，德國西門子， 施耐德，日本東芝，富士等；
* 儀器穩定可靠；
* 信守承諾，服務專業及時，盡最大努力為客戶需求服務；

附：部分常用型號和典型配置

一、電纜交流耐壓試驗系列

型 號	可滿足的試驗項目	設備電抗器配置	備 注
DFVF3000-44/22	10kV（300mm）電 纜 1KM	22kV Ⅹ 1台	攜帶型
DFVF3000-132/66	1、10kV（300mm）電 纜 3KM 2、35kV（300mm）電纜 1KM	22kV Ⅹ 3台	攜帶型
DFVF3000-264/52	1、10kV(300mm)電 纜 5KM 2、35kV(300mm)電 2KM 3、35kV 變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等	22kV Ⅹ 6台	攜帶型
DFVF3000-1560/66	110kV（300mm）電 纜 3KM	130kV Ⅹ 2台	非攜帶型

二、發電機工頻耐壓試驗系列

型 號	可滿足的試驗項目	設備電抗器配置	備 注
DFVF3000-44/22	1、100MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 1KM	22kV Ⅹ 1台	攜帶型
DFVF3000-100/36	1、600MW及以下發電機 相電容0.1-0.25uF 2、10kV(300mm)電 纜 1.5KM	18kV Ⅹ 2台	攜帶型
DFVF3000-176/44	1、600MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 3KM 3、可兼顧發電機母線，主變等	22kV Ⅹ 4台	攜帶型

三、GIS和SF6開關交流耐壓試驗系列

型 號	可滿足的試驗項目	電抗器配置	備 注
DFVF3000-250/200	1、110kV GIS的交流耐壓試驗 2、35kV（300mm）電纜 1KM 3、10kV（300mm）電 纜 3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓	40kV Ⅹ 5台	攜帶型
DFVF3000-100/200	1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓	50kV Ⅹ 4台	攜帶型

四、變壓器等設備的工頻交流耐壓試驗系列

型 號	可滿足的試驗項目	電抗器配置	備 注
DFVF3000-105/84	1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電 纜 1KM	28kV Ⅹ 3台	攜帶型
DFVF3000-100/80	1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電 纜 1KM
