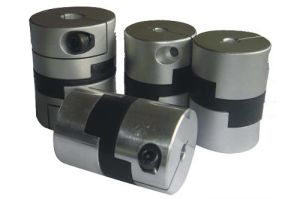

十字滑塊聯軸器,即利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動,以實現兩半聯軸器聯接的聯軸器。它由兩個在端面上開有凹槽的半聯軸器和一個兩面帶有凸牙的中間盤組成。因凸牙可在凹槽中滑動,故可補償安裝及運轉時兩軸間的相對位移。十字滑塊聯軸器以聚氨脂塑膠為彈性元件與二半聯軸器主體緊密組合,(組件圖)主體以45#鋼為多,也有不鏽鋼體的,根據客戶要求定製. 材質勻稱,避免了因材質不勻稱而造成的轉動不均勻。十字滑塊聯軸器廣泛用於通用機械、水工機械、工程機械、冶金機械、礦山機械、化工機械等多種場合。

十字滑塊聯軸器的概述

十字滑塊聯軸器又稱 滑塊聯軸器,由兩個在端面上開有凹槽的半聯軸器和一個兩面帶有凸牙的中間盤組成。因凸牙可在凹槽中滑動,故可補償安裝及運轉時兩軸間的相對位移。

這種聯軸器零件的材料可用45鋼,工作表面需要進行熱處理,以提高其硬度;要求較低時也可用Q275鋼,不進行熱處理。為了減少摩擦及磨損,使用時應從中間盤的油孔中注油進行潤滑。

因為半聯軸器與中間盤組成移動副,不能發生相對轉動,故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時,中間盤就會產生很大的離心力,從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大於規定值。

這種聯軸器一般用於轉速n<250r/min,軸的剛度較大,且無劇烈衝擊處。

WK4-01定位十字滑塊聯軸器

特點:

﹡高扭距剛性和靈敏度

﹡零迴轉間隙

﹡彈性十字滑快補償較大的徑向、角向、軸向偏差

﹡結構簡單、抗油腐蝕和電氣絕緣

﹡定位螺絲固定

﹡鋁合金材料

HK系列十字滑塊聯軸器

●結構簡單的高扭矩剛性、高靈敏度聯軸器

●主體中間用十字滑塊聯接,安裝方便,免維護

●容許大的徑向和角向偏差;零迴轉間隙

●採用鋁合金和不鏽鋼材料

●可抗油污抗腐蝕和電氣絕緣

●定位螺絲固定方式

十字滑塊聯軸器的組合

十字滑塊聯軸器以聚氨脂塑膠為彈性元件與二半聯軸器主體緊密組合,(組件圖)主體以45#鋼為多,也有不鏽鋼體的,根據客戶要求定製. 材質勻稱,避免了因材質不勻稱而造成的轉動不均勻。表面發黑防鏽處理.(主體對比圖)中間聚氨脂塑膠元件以獨有配方配製,具有耐磨性高抗溫性好韌性強,與一般普通塑膠件質量穩定耐用(優劣對比圖).塑膠元件形狀為星形.

套用範圍

十字滑塊聯軸器廣泛用於通用機械、水工機械、工程機械、冶金機械、礦山機械、化工機械等多種場合。

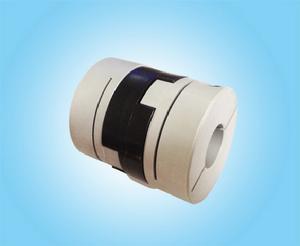

LS型十字滑塊聯軸器LS型十字滑塊聯軸器

優勢

1.主體軸套採用鋁合金,體積輕巧

2.中間十字滑塊可供多種不同顏色選擇

3、安裝方便、免維護、可抗油污抗腐蝕和電氣絕緣

4、結構簡單的高扭矩,高剛性,高靈敏度聯軸器

5、容許大的徑向和軸向偏差

6、吸收較的的傳動扭力

7、壽命長,性能安全可靠

夾緊螺絲固定十字滑塊聯軸器夾緊螺絲固定十字滑塊聯軸器

8、不適合高速傳動場合

9、製作工藝:精車件,表面處理:本色陽極氧化處理

組成及安裝注意事項

十字滑塊聯軸器是由兩個軸套和一個中心滑塊組成。中心滑塊作為一個傳遞扭矩元件通常由工程塑膠製成,特殊情況下可選擇其它材料,比如金屬材料。中心滑塊通過兩邊呈90°相對分布的卡槽和兩側的軸套聯接在一起,從而達到傳遞扭矩的目的。中心滑塊和軸套之間用微小的壓力進行吻合,這種壓力能使聯軸器在設備運轉中具有零間隙運轉。隨著使用時間增長,滑塊可能會因受到磨損而失去無反衝的功能,但中心滑塊並不貴,也很容易更換,更換後仍能發揮其原有的性能。

十字滑塊式聯軸器常用於一般常用電機,個別的場合也可以用來聯接伺服電機,在使用過程中通過中心滑塊的滑動來糾正相對位移。市面不同廠家生產的滑塊聯軸器也並不完全相同。這種聯軸器零件的材料可用45鋼,工作表面需要進行熱處理,以提高其硬度;要求較低時也可用Q275鋼,不進行熱處理。為了減少摩擦及磨損,使用時應從中間盤的油孔中注油進行潤滑。因為半聯軸器與中間盤組成移動副,不能發生相對轉動,故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時,中間盤就會產生很大的離心力,從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大於規定值。
