金屬滑塊聯軸器

定義滑塊聯軸器又名金屬滑塊聯軸器，其滑塊呈圓環形，用鋼或耐磨合金製成，適用於轉速較低，傳遞轉矩較大的傳動。 套用選用金屬滑塊聯軸器時應注意其工作轉速不得大於規定值。 滑塊聯軸器的特點及套用金屬滑塊聯軸器是利用中間一個十字盤狀的滑塊在兩側半聯軸器端面相應的徑向槽內滑動。

定義

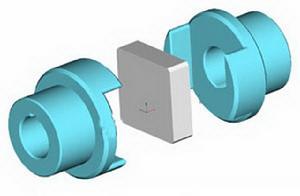

滑塊聯軸器又名金屬滑塊聯軸器，其滑塊呈圓環形，用鋼或耐磨合金製成，適用於轉速較低，傳遞轉矩較大的傳動。十字滑塊聯軸器由兩個在端面上開有凹槽的半聯軸器和一個兩面帶有凸牙的中間盤組成。因凸牙可在凹槽中滑動，故可補償安裝及運轉時兩軸間的相對位移。

材質

金屬滑塊聯軸器零件的材料可用45鋼，工作表面需要進行熱處理，以提高其硬度；要求較低時也可用Q275鋼，不進行熱處理。為了減少摩擦及磨損，使用時應從中間盤的油孔中注油進行潤滑。 因為半聯軸器與中間盤組成移動副，不能發生相對轉動，故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時，中間盤就會產生很大的離心力，從而增大動載荷及磨損。

套用

選用金屬滑塊聯軸器時應注意其工作轉速不得大於規定值。 金屬滑塊聯軸器一般用於轉速n<250r/min，軸的剛度較大，且無劇烈衝擊處。金屬滑塊聯軸器和夾殼聯軸器適用於轉速較低,扭矩較大的軸的聯接,是建材機械中套用較為廣泛的兩種聯軸器,這兩種聯軸器各有特點,但在很多情況下這兩種聯軸器均不能完全適用。滑塊聯軸器的特點及套用金屬滑塊聯軸器是利用中間一個十字盤狀的滑塊在兩側半聯軸器端面相應的徑向槽內滑動。
