場館介紹
![北京奧林匹克公園網球場](/img/7/c8e/nBnauM3X3ATN2EzMxgjMxkTM5ITM3EjN1gjMwADMwAzMxAzL4IzL0czLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
場館名稱:奧林匹克公園網球中心
地點:奧林匹克公園
場地類型:新建比賽場館
奧運會期間的用途:網球
殘奧會期間的用途:輪椅網球
建築面積(㎡):26514
固定座位數:17400個
建設開工時間:2006年3月23日
計畫完工時間:2007年下半年
竣工時間:2006年9月
投資額:4億元(奧林匹克森林公園總投資)
賽後功能:北京市居民文化、體育、休閒需要的重要場所
設計:奧林匹克森林公園是整個奧林匹克公園的重點配套建設項目之一。
場館概述
![北京奧林匹克公園網球場](/img/0/545/nBnauM3X4cjM2ATOyAzMxkTM5ITM3EjN1gjMwADMwAzMxAzLwMzL0EzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
網球中心位於森林公園南區的西側,承擔2008年北京奧運會網球和輪椅網球比賽功能。根據北京奧運會比賽要求,網球中心將建10塊比賽場和6塊練習場,共設坐席17400個。三個主賽場都採用正十二邊形造型,12個邊就是12片看台,再配以清水混凝土灰白色的外牆,宛如12片段預告瓣往空中伸展,就像森林裡三朵盛開的花。
以“山形水系”為主,並規劃有奧運會臨時比賽場館、奧運村國際區等奧運賽時臨時設施,北區規劃面積約300公頃,以自然生態綠色景觀為主。清水芙蓉展本色網球中心的1塊中心賽場和兩塊主賽場都採用正十二邊形造型,12個邊就是12個看台,再配以清水混凝土的灰白色外牆,宛如12片段預告瓣往空中伸展,成為了奧林匹克森林公園裡三朵盛開的“蓮花”。
奧運會網球場位於公園的西側,三個主賽場都採用正十二邊形造型,12個邊就是12片看台,再配以清水混凝土灰白色的外牆,宛如12片段預告瓣往空中伸展,就像森林裡三朵盛開的花。
網球場採用了世界網球場還沒有的一項新設計,就是自然通風循環降溫系統。場內的12個觀眾席設計了數個吸收自然風的處理設備,通過館內循環設施,從賽場場地周圍的出風口向場地送風。這樣可以有效的降低場地溫度,使觀眾席上的高溫得到相應的緩解。
![北京奧林匹克公園網球場](/img/9/5f6/nBnauM3XzIzM2MzN2QDNwkDNwITM1MTO0QDMwADMwAzMxAzL0QzL0EzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
主賽場和三號場地根據地面的坡度形成了三個不同高度的活動區域,自西向東形成了三個逐漸升起的切入森林背景的長方形平台,外側布置預賽場,最高的平檯布置中心賽場和1號賽場。觀眾活動區位於平台以上,貴賓、運動員、媒體等人員布置在平台以下,巧妙地適應比賽功能,立體地實現了觀眾和參賽人員的流線分離。
相關賽程
網球 2008年08月10日~08月13日 男女單打1、2、3輪
2008年08月10日~08月13日 男女雙打1、2輪
2008年08月14日~08月15日 男女單打1/4決賽 半決賽
2008年08月14日~08月15日 男女雙打1/4決賽 半決賽
2008年08月16日 女子單打決賽 頒獎儀式 男子雙打決賽 頒獎儀式
2008年08月17日 男子單打決賽 頒獎儀式 女子雙打決賽 頒獎儀式
設計理念
![北京奧林匹克公園網球場](/img/b/367/nBnauM3X1AzNzETM3cDNxADM5ETM3AjN5EDMwADMwAzMxAzL0EzL1AzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
奧運網球中心採用了世界網球場還沒有的一項新設計,就是自然通風循環降溫系統。奧運會比賽時,球場地面溫度高達50度左右,觀眾席溫度也非常的高。所以,場內的12個觀眾席設計了數個吸收自然風的處理設備,通過館內循環設施,從賽場場地周圍的出風口向場地送風。這樣可以有效的降低場地溫度3度左右,使觀眾席上的高溫也得到相應的緩解。
主賽場和三號場地根據地面的坡度形成了三個不同高度的活動區域,自西向東形成了三個逐漸升起的切入森林背景的長方形平台,外側布置預賽場,最高的平檯布置中心賽場和1號賽場。觀眾活動區位於平台以上,貴賓、運動員、媒體等人員布置在平台以下,巧妙地適應比賽功能,立體地實現了觀眾和參賽人員的流線分離。
網球中心設計時保留了“清水混凝土”的本色,不加任何裝飾用的塗料。雖然單獨看起來有點單調,但是這種超天然的色彩和建好後的森林公園的綠色結合起來效果非常漂亮,一下子突出了建築本身的雄偉之勢。而且,網球運動是一項戶外的、自然的運動,不加修飾的清水混凝土外牆設計符合運動本身的特點,既環保、又節約。
網球中心引進自然通風理念 靠“花瓣”自由呼吸
為降低夏季網球比賽時賽場地面高溫,奧林匹克公園網球中心在國際上首次引進賽場自然通風設計理念,能有效降低賽場地面溫度5度左右。
北京奧運會的網球比賽時間是8月10日至17日,正值北京流火的炎熱時日。根據氣象局提供的數字,連續5年來,這幾天的最高溫度都在30攝氏度左右,最低溫度也高於20攝氏度。雖然“花瓣”賽場是露天的,不至於成為蒸籠,但當流火的太陽光直射進來時,溫度也將超過40度。賽場高溫也曾使澳網被迫中斷……
奧林匹克公園網球中心在國際上首次引進賽場自然通風設計理念,巧妙地解決了賽場高溫的問題。鄭方介紹,場內的12個“花瓣“的觀眾席上設計了數個吸收自然風的處理設備,通過館內循環設施,從賽場場地周圍的出風口向場地送風。這樣可以有效的降低場地溫度5度左右,使觀眾席上的高溫也得到相應的緩解。
“奧林匹克公園網球中心採用先進的場地機械通風和自然通風相結合的技術,既解決了網球場地的高溫問題,又可防止場區內渦流的產生。”負責人設計網球中心的鄭方說,三塊主賽場觀眾看台外牆,都布滿了白色網眼板,一個個的小點點在不僅僅是裝飾,晚上能發光,這裡面還藏著能吸收自然風的設備呢。被壓縮後的自然風能夠從看台底層百葉窗中吹進來,讓自然風給賽場降溫。
奧林匹克公園網球中心演繹北京奧運三大理念
![北京奧林匹克公園網球場](/img/3/29f/nBnauM3XygTMyUTN3UDOyETNwITM1cTMwUDMwADMwAzMxAzL1gzLzgzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
這座被譽為“花朵”的網球場正用其獨特的建築風格,演繹著“綠色、科技、人文”三大奧運理念。
在北京奧林匹克公園內,三朵“花兒”已悄然綻放。其中最大的“花朵”就是奧林匹克公園網球中心的中心賽場,其餘兩朵為1號賽場和2號賽場。
打造節約型、節能型“綠色”奧運場館
在打造節約型、節能型比賽場館、實施“綠色奧運”方面,奧林匹克公園網球中心主要採取了自然通風、建築外遮陽技術、保溫技術、熱回收、環保型製冷劑、土壤源地源熱泵、空調水系統變頻技術、中水回收回用、太陽能、污水零排放等。
奧林匹克公園網球場採用國內處於領先地位的膜生物處理法處理污水,建成生活污水處理系統。該系統工藝先進、技術成熟、運行可靠、管理簡便,污水經過處理,完全可以達到綠化、澆灑等水質要求,既節約了用水,同時也實現污水零排放。
設計者們採用了土壤源地源熱泵系統為2號賽場提供冷暖服務,該系統採用世界知名的淺層地能開發利用技術,在賽場中開鑿37眼地埋管豎孔作為低品位能源的能量採集源,結合先進的熱泵技術,用綠色清潔、環保節能的淺層地能為建築供冷暖,實現了高效節能、無污染,充分體現了綠色奧運的理念。
讓“科技”為奧運提供完美服務
在積極實踐“科技奧運”方面,奧林匹克公園網球場從場地通風、網路連通到安防、發電、照明等細節,全都採取了先進的科技手段,在使用過程都獲得了成功。
自然風為球場降溫。奧林匹克公園網球中心在國際上首次引進賽場自然通風設計理念,巧妙地解決了賽場高溫的問題。據介紹,場內的12個“花瓣”的觀眾席上設計了數個吸收自然風的處理設備,通過館內循環設施,可以有效降低場地溫度5攝氏度左右,使觀眾席上的高溫也得到相應的緩解。此外,三塊主賽場觀眾看台外牆都布滿了白色網眼,一個個的網眼其實是吸收自然風的設備。被壓縮後的自然風能夠從看台底層吹進來,給賽場降溫。

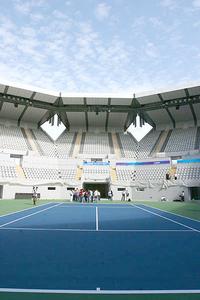

自動遮陽簾可遮擋陽光。中心賽場的看台上,12個花瓣之間都有四角形的開口,這些開口不僅是12個送風口,把自然風送到賽場幫助參賽人員和觀眾降溫,而且開口上的鋼絲是“遮陽簾”的“拉手”。當陽光強烈時,拉手機會自動把設定在屋頂上的“帘子”拉下來抵擋陽光。除了遮陽外,它還有記憶功能,當風力達到或超過5級時,遮陽簾就會自動捲起來。
奧運場館設計充分體現“人文”關懷
![北京奧林匹克公園網球場](/img/c/46f/nBnauM3XyIDMxATO1YDOyETNwITM1cTMwUDMwADMwAzMxAzL2gzL1EzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
網球中心的設計單位中建國際(深圳)設計顧問有限公司總設計師鄭方告訴記者,考慮到網球比較小,球速又比較快,為保證觀眾有最好的視線,網球主賽場的看台都比較陡峭。據他介紹,普通的坐席前後排高度差為6厘米,而這裡則為9厘米。殘疾人坐席那一層高度差更大。
在網球中心的中心賽場,記者看到了一圈稀稀拉拉的坐席,這排坐席後邊是過道,前邊有扶手,顯得非常“寬闊”。這可不是一圈普通的坐席,而是殘疾人坐席和健全人座席的穿插區——空的地方是殘疾人坐席,可以放輪椅等。
鄭方說,將這兩種坐席穿插安置在一起,是為了讓殘疾人能和健全人並肩觀戰,“人人都是平等的,不管是殘疾人還是健全人,他們可以肩並肩地坐在一起觀看網球比賽地理位置
位於北京奧林匹克公園內,北鄰北五環路,東鄰北辰西路,西臨白廟村路,南側為射箭場。總建築面積26514平方米,總坐席數17400個。2008年北京奧運會網球比賽將在這裡舉行。
