簡介

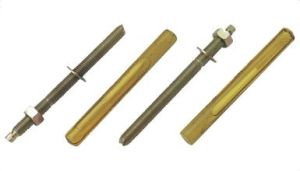

化學螺栓是靠與混凝土之間的握裹力和機械咬合力共同作用來抗拔和螺栓本身來抗剪，主要用在新舊結構的連線處，各項力學指標計算時要根據生產廠家提供的資料來進行，因為各種廠家生產的化學粘接劑都不同，所以粘接能力也不同，平常比較知名的大陸外品牌有德國喜利得、德國惠魚錨具、台灣固特優等廠家生產的化學螺栓；大陸內品牌較多，且良莠不齊，使用前需認真核實其性能。化學螺栓是後埋件的一種，在預埋件漏埋或後建工程中使用。
特性
化學螺栓耐酸鹼、耐低溫、耐老化
耐熱性能良好，常溫下無蠕變
耐水漬，在潮濕環境中長期負荷穩定
抗焊性、阻燃性能良好
抗震性能良好
套用優點
錨固力強，形同預埋
無膨脹應力，邊距間距小，適用於空間狹小處
安裝快捷，凝固迅速，節省施工時間
玻璃管包裝利於目測管劑質量
玻璃管粉碎後充當細骨料，粘接充分
施工溫度範圍較寬，從15℃～40℃。錨固厚度較大。
套用領域
適用於重載在近邊距和狹窄構件（柱、陽台等）上固定
可在混凝土（=>C25砼）里使用
可在耐壓的天然石里錨固（未經檢驗）
適用於以下錨固：鋼筋固、金屬構件、拖架、機器基板、道路護欄、模板的固定、隔音牆牆腳的固定、路牌的固定、枕木的固定、樓板護邊、重型支撐粱、屋面裝飾構件、窗戶、護網、重型電梯、樓板支撐、施工支架的固定、穿傳輸系統、軌枕的固定、支架和貨架系統的固定、防撞設施、汽車拖架、支柱、煙囪、重型廣告牌、重型隔音牆、重型門的固定、成套設備的固定、塔吊的固定、管道的固定安裝、重型拖架、導軌的固定、釘板的連線、重型空間分割裝置、貨架、遮陽蓬固定
不鏽鋼A4錨拴可用於室外、潮濕空間、工業污染區、近海區
鍍鋅鋼、不鏽鋼A4不適用於含氯的潮濕空間（如室內游泳池等）
適用於較小軸距和多個錨固點的基板的固定
工藝原理
通過合成樹脂砂漿粘合錨桿和孔壁，使錨桿、錨固基礎與被錨固對象形成一個整體，從而達到固定構件或提高構件承載力的效果。
工藝流程
安裝程式：鑽孔——清孔——置入藥劑管——鑽入螺栓——凝膠過程——硬化過程——固定物體
1、鑽孔：先根據設計要求，按圖紙間距、邊距定好位置，在基層上鑽孔，孔徑、孔深必須滿足設計要求。
2、清孔：用空氣壓力吹管等工具將孔內浮灰及塵土清除，保持孔內清潔。
3、置入藥劑管：將藥劑管插入潔淨的孔中，插入時樹脂在手溫條件下能象蜂蜜一樣流動時，方可使用膠管。
4、鑽入螺栓：用電鑽鏇入螺桿直至藥劑流出為止。電鑽一般使用衝擊鑽或手鑽，鑽速為750轉/分。這時螺栓鏇入，藥劑管將破碎，樹脂、固化劑和石英顆粒混合，並填充錨栓與孔壁之間的空隙。同時，錨栓也可以插入濕孔，但水必須排出鑽孔，凝膠過程及硬化過程的等待時間必須加倍。
5、凝膠過程：保持安裝工具不動，化學反應時間見詳細資訊。
6、硬化過程：取下安裝工具靜待藥劑硬化，化學反應時間見詳細資訊。
7、固定物體：待藥劑完全硬化後，加上墊圈及六角螺母將物體固定便可。
定型技術
化學螺栓化學錨栓主要套用於鋼筋混凝土結構中對新增鋼製構件的連線錨固。
1.特點：錨固力強、非膨脹性、耐酸鹼、抗老化、可在潮濕環境使用；
2.在考慮地震作用的結構中，嚴禁採用膨脹型錨栓作為承重構件的連線件；
3.定型化學錨栓可用於承重結構，其產品說明書標明的有效錨固深度：對承受拉力的錨栓，不得小於8.0do(do為錨栓公稱直徑)；對承受剪力的錨栓，不得小於6.5do，當定型化學錨栓產品說明書標明的有效錨固深度大於10do時，應按直徑的設計規定核算其承載力。
4.錨栓防腐蝕標準應高於被固定物(鋼結構)的防腐蝕標準。
5、錨栓規格:由M8至M39
6、材質:鍍鋅材質、粉末滲鋅/熱浸鍍鋅鋼材，不鏽鋼A2（1.4303）、不鏽鋼A4（1.4401）、高抗蝕不鏽鋼HCR(1.4529)、外螺紋、內螺紋。
7、安裝形式：先置式、穿透式
質量要求
1、鑽孔時最好使用與錨栓相匹配的鑽頭，並不得損傷鋼筋。
2、在施工之前，必須對錨栓作材料力學性能試驗，經試驗合格後，方可現場使用。
3、在現場施工應做錨栓現場套用條件確定試驗，以充分檢驗承載能力。試驗不僅在低強度混凝土中進行，也要在高強度混凝土中進行。在測試中，其允許荷載、相應間距、邊距構件厚度按生產廠的說明埋置錨栓。試驗採用軸心拉力、剪力及拉剪組合力，從而確定荷載方向對承載力的影響。
4、清孔時必須將孔內塵土及浮灰清理乾淨。
5、藥管在冬季時，應提前對其進行保溫處理，以保證藥管在插入鑽孔時有足夠的流動性(在手溫時，樹脂象蜂蜜一樣流動)。
6、螺桿必須用電鑽鏇入，不許直接敲入。
7、鑽孔內不得有積水。
施工問題
化學螺栓在施工中常見的問題：
1.已經施工幾天了，螺絲還鬆動，不夠牢固
2.藥水一直不乾或者幹得不透。
以上問題的原因和解決方法：
1.打孔時，是否按照各個規格的化學螺栓採用相應的鑽頭來打孔，如M12x160的採用直徑14的鑽頭；
2.打孔時，是否按照各個規格的化學螺栓的打孔深度來打孔，如M12x160的打孔深度為110mm；
3.打孔時，是否嚴格將每一個孔內的垃圾、灰塵清理乾淨，可以使用專用吹氣筒清理，有條件的最好採用風槍進行清理；
4.在下雨季節，如果已經打好的孔，還沒有安裝藥水和螺栓，當下了大雨後，孔內可能已經進了雨水，此時嚴禁施工，正確方法是待天氣晴朗幾天后，每一個孔完全乾燥後再行施工；
5.放置藥水後，在安裝螺栓時，是否只用鐵錘子敲擊進去，這樣會造成藥水和固化劑沒有充分流淌均勻，只有部分藥水凝固，造成不乾或者無力，正確方法應該是採用電動手鑽機配專用套筒將螺栓鏇進安裝；
6.檢查該批化學螺栓的藥水保質期是否已經過期；
7.該批化學螺栓雖然沒有超過保質期，但是檢查發現其藥水是否已經乾涸了，或者已經沒有任何流動性了；
8.檢查該牆體是否為空心磚、紅磚、泥土磚等一些松質材料建造；
9.檢查所植入的化學螺栓藥水規格是否為配套的規格藥水？如M12x160的規格，不小心用到了M10的規格藥水；
10.必要時可以對該批化學螺栓進行抽取樣品送檢。
相關數據
錨栓規格（mm）
M10
M12
M16
M20
M24
鑽孔直徑（mm）
12
14
18
25
28
鑽孔深度（mm）
90
110
125
170
210
螺栓長度（mm）
130
160
190
260
300
最大錨固厚度（mm）
20
25
35
65
65
錨栓的邊距及混凝土構件的最小厚度要求
錨栓規格
M10
M12
M16
M20
M24
最小邊距（mm）
45
55
65
85
105
最小錨栓間距（mm）
45
55
65
85
105
基材最小厚度（mm）
110
130
145
190
230
單個錨栓平均破壞荷載及設計荷載
錨栓規格
M10
M12
M16
M20
M24
破壞拉力（KN）（C30砼）
31.87
45.57
71.58
137.69
186.69
破壞剪力（KN）（C30砼）
17.25
29.05
53.43
84.42
114.15
設計拉力（KN）（C30砼）
10.32
14.76
23.26
44.56
60.90
設計剪力（KN）（C30砼）
5.79
9.95
14.40
28.65
45.77
凝固時間
混凝土內溫度
-5℃~0℃
0℃~10℃
10℃~20℃
20℃以上
凝固時間
5h
1h
20min
10min
有關參數
鑽孔深度：由錨栓類型及尺寸來決定需要的鑽孔深度，除少數例外情況，它一般總大於錨固深度。在打孔時，鑽孔深度的控制尤為重要。如果使用與相應的廠家錨栓就有與之相匹配的自動保障孔深的鑽機（例如德國慧魚牌錨栓就有與之相匹配的高科技柱錐式萬能鑽頭FZUB）鑽孔，鑽孔就很方便。
錨固深度：從錨固基礎結構表面到螺桿底端的距離，是影響其承載力的重要參數.錨固厚度：錨固厚度等於被錨固物體的厚度。如果錨固基礎至少有抹灰或瓷磚、絕緣層復蓋，則錨固的錨固厚度至少等於抹灰或瓷磚、絕緣層厚度加上被錨固物體的厚度見圖2.
邊距：是指錨栓軸線至構件自由邊緣的距離。
問距：是指相鄰錨栓軸線間的距離。
構件厚度：是指錨固基礎的厚度。
為了發揮一個錨栓的最大承載能力，必須保障一定的間距、邊距、構件厚度，其數據一般以廠家提供的技術參數為準。
1、適用於普通混凝土強度等級大於等於C15（未開裂混凝土），緻密的天然石材。
2、用於固定普通鋼結構、底座、導軌、柱帽、柱腳、牛腿、柵欄、樓梯、幕牆、扁鋼及型鋼、預埋鋼筋、埋入式模板等。
特點
1、施工溫度範圍較寬，從15℃～40℃。
2、無膨脹力錨固，對混凝土不產生擠壓應力，適用於各種基材，在強度較差的混凝土上表現更佳。
3、安全方便（如喜利得螺栓藥劑管特殊倒掛外形，保證垂直面吊掛施工時不墜落）。
4、間距、邊距小，適用於空間狹小處。
5、安裝操作便利，安裝後能迅速固結，有較高的承載力。
6、適用於重載及各種震動負載。
7、錨固厚度較大。
套用效果
在民族文化宮抗震加固工程Ⅲ段12層外牆邊梁粘鋼、Ⅳ段展廳及Ⅰ段觀眾廳馬道固定中，採用YJ結構膠貼上與化學螺栓錨固相結合的方法。Ⅲ段梁加固屬於單側加固，採用化學螺栓錨固，充分保證加固的整體效果，達到了設計及抗震加固的要求。
