前導圖法

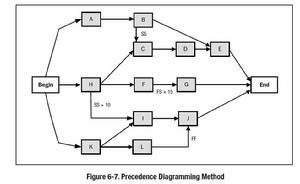

前導圖法（Precedence Diagramming Method,PDM）用於關鍵路徑法，是描述項目進度網路圖的一種最常用的方法：矩形是節點，代表項目任務，連線這些節點的是箭頭，代表任務之間的依賴關係。圖

前導圖法

6-7是用PDM描述的一個簡單項目進度網路圖。這種技術也被稱為節點任務圖（activityon-node: AON），也是大多數項目管理軟體使用的網路圖表示方法。

PDM有4中依賴和前導關係，如下（前：代表前導任務：後：代表後續任務）：

（前）完成－（後）開始（FS型）：前導任務的完成導致後續任務的啟動

（前）完成－（後）完成（FF型）：前導任務的完成導致後續任務的完成

（前）開始－（後）開始（SS型）：前導任務的啟動導致後續任務的啟動

（前）開始－（後）完成（SF型）：前導任務的啟動導致後續任務的完成

以上關係中，完成－開始模式是最常用的任務關係，開始－結束模式是最少使用的任務關係

通常，每個節點的活動會有如下幾個時間：最早開始時間（ES）、最遲開始時間（LS）、最早結束時間（EF）、最遲結束時間（LF）。

Precedence Diagramming Method
