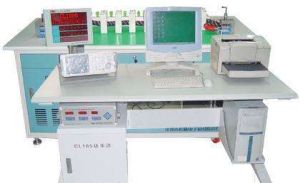

全自動電壓互感器校驗台
用途：
1） 用來測量高壓線路上的電流和功率，起絕緣隔離的作用，以保證操作人員和儀表的安全。
2） 用來測量高壓或低壓線路上的大電流和大功率，使用統一的5A的二次線路和測量儀表。
因此，對於測量用電流互感器主要有三個要求：第一，絕緣必須可靠；第二，必須有一定的測量準確度；第三，儀表保全第數Fs較小。
電流互感器在測量時，實測的二次電流都是按額定電流比折算為一次電流。這樣的折算實際上是有誤差的。也就是說，電流互感器實際電流比並不等於額定電流比，二者之間具有一定的誤差。因此，測量用電流互感器根據變電流時所產生的誤差，規定電流互感器的準確級。國產電流互感器的準確級計有：0.01級、0.02級、0.05級、0.1級、0.2級、0.5級、1級、3級和5級等。各級電流互感器的允許誤差都有詳細的規定。但是在額定電流附近，各級電流互感器的誤差，也可以大致簡單的認為，相應於0.01級……5級，其允許誤差為0.01%……5%。
在電力系統中，為了保證正常供電及保護貴重設備的安全，都有一套由各種繼電器控制設備組成的繼電保護線路。當電力系統中發生故障時，這些保護裝置就會動作，切斷故障的線路，如果是偶然的故障，還能夠自動合閘，保證正常供電。
保護用電流互感器，就是將線路上的電流變為一定大小的電流，給繼電器等保護裝置供電。當線路上發生短路或其它故障，使線路上電流劇增時，通過電流互感器供給繼電器等保護裝置的電流也隨著劇增，使繼電保護裝置動作，切斷故障線路。
保護用電流互感器的準確級用5P和10P表示，也相當於其允許誤差為5%或10%。
產品配置
•HEC-I型全自動互感器校驗中央控制台（武漢中試高測電氣有限公司）
•HEC-I型全自動十台位電流互感器測試台（該設備為可選型）
•（5KVA）全電子程控功率電源
•HEC-1C型數字式互感器校驗儀
•FYC-1型全自動電流電壓互感器負載箱
•HLS型（帶升流器）標準電互感器
•HJS型（帶升壓器）標準電壓互感器
•專用軟體
•電流互感器一次測試導線
•電流、電壓互感器二次測試導線
•專用通訊線、電源線
電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。
精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。
電壓互感器和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來線上路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。
線路上為什麼需要變換電壓呢？這是因為根據發電、輸電和用電的不同情況，線路上的電壓大小不一，而且相差懸殊，有的是低壓220V和380V，有的是高壓幾萬伏甚至幾十萬伏。要直接測量這些低壓和高壓電壓，就需要根據線路電壓的大小，製作相應的低壓和高壓的電壓表和其他儀表和繼電器。這樣不僅會給儀表製作帶來很大困難，而且更主要的是，要直接製作高壓儀表，直接在高壓線路上測量電壓，那是不可能的，而且也是絕對不允許的。
電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電的隔離。電壓互感器在運行時，一次繞組N1並聯接線上路上，二次繞組N2並聯接儀表或繼電器，原理線路如圖2
所示。因此在測量高壓線路上的電壓時，儘管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。
