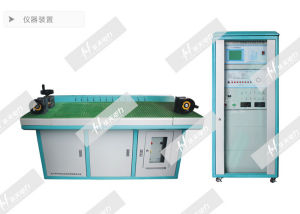

HTGZ-H全自動互感器校驗裝置簡介
HTGZ-H全自動互感器校驗裝置是我公司研製開發的新一代互感器校驗裝置，採用最新的虛擬儀器的設計思想，用戶只需通過滑鼠和鍵盤操作計算機螢幕上的虛擬儀器界面，輸入互感器類型、量程、準確度等級、容量、功率因數等參數，即可完成對電流互感器和電壓互感器的全自動測試，及對測試結果進行分析、計算和資料庫管理，並可按用戶的需求列印各種記錄和證書。此全自動互感器校驗裝置是電力系統和其它從事互感器檢定單位的理想設備。
全自動互感器校驗裝置即（HES系列互感器校驗成套裝置）和變壓器很相似，變壓器接線上路上，主要用來改變線路的電壓，而電流互感器接線上路上，主要用來改變線路的電流，所以電流互感器以前也叫做變流器。後來，一般把直流電變成交流電的儀器設備叫做變流器，把改變線路上電流大小的電器，根據它通過互感的工作原理，叫做電流互感器。
線路上為什麼需要改變電流呢？這是因為根據發電和用電的不同情況，線路上的電流大小不一，而且相差懸殊，有的只有幾安，有的卻大至幾萬安。要直接測量這些大大小小的電流，就需要根據線路電流的大小，製作相應為幾安直到幾萬安不同的許多電流表和其他電氣儀表。這樣就會給儀表製造帶來極大的困難。此外，有的線路是高壓的，例如22萬伏或1萬伏等高壓輸電供電線路，要直接用電氣儀表測量高壓線路上的電流，那是極其危險的，也是絕對不允許的。
如果線上路上接入電流互感器，那么就可以把線路上大大小小的電流，按不同的比例，統一變成大小相近的電流。只要用一種電流規格的電氣儀表，例如通用的電流為5A的電氣儀表，就可以通過電流互感器，測量線路上小至幾安和大至幾萬安的電流。同時電流互感器的基本結構和變壓器很相像，它也有兩個繞組，一個叫原邊繞組或一次繞組；一個叫副邊繞組或二次繞組。兩個繞組之間有絕緣，使兩個繞組之間有電的隔離。電流互感器在運行時一次繞組W1接線上路上，二次繞組W2接電氣儀表，因此在測量高壓線路上的電流時，儘管原邊電壓很高，但是副邊電壓卻很低，操作人員和儀表都很安全。
產品別稱
互感器校驗儀，全自動互感器校驗台，互感器檢定裝置，互感器校驗裝置，互感器校驗台，全自動電流互感器校驗台，全自動電壓互感器校驗台，室內互感器校驗裝置。
產品參數
◆測量對象：PT、CT、Y、Z
◆準確等級：1級、2級
◆工作範圍：電流1～149％電壓5～149％
◆二次電流：5A、1A
◆二次電壓：100/3V、100/√3V、100V、150V
◆極性判定與指示
◆能對S級電流互感器進行全自動測量
◆互感器檢定台選用雙伺服交流電機，調節細度高，穩定性好，噪聲小
◆互感器誤差管理系統（軟體）功能強大，能按規程的要求對互感器的基本數據及測量結果進行全面管理，並出具各種標準證書和實用證書，同時也能與用電管理系統
產品特徵
◆集互感器校驗儀、互感器檢定台、電流電壓負載箱、互感器誤差管理系統（軟體）四位一體，所有操作均通過計算機控制，全自動測量（包括輕載狀態下的誤差數據），簡單、方便、可靠；
◆電流負載箱自動切換，簡單方便，將人為操作失誤降為零；
◆互感器校驗儀採用超大螢幕液晶顯示，操作直觀、方便；
◆具有現場互感器測試數據保存及在線上轉存功能；
◆具有耐壓試驗，聲光報警功能；
◆採用鋼木結構，台面台體美觀實用；
◆成熟、穩定、可靠、耐用。
1、全自動互感器校驗裝置採用單片機來實現測量、控制、顯示等功能
2、具有計算機接口，提高辦公自動化水平，減輕人工勞動強度
3、能夠有大螢幕顯示，提供友好的操作界面，與豐富的測量信息
4、能夠自動實現互感器測量，能夠自動切換電流電壓負載箱
5、具備良好的捉住措施，能夠及時告之用戶錯誤信息
6、本全自動互感器校驗裝置能夠達到2級
7、標準互感器與被檢互感器的變比可以不必相等，只要標準互感器的額定初級電壓或者額定初級電流大於或等
於被檢互感器的額定值，就可以直接進行檢定，使用比較方便
產品參數
•被試電流互感器的額定二次電流為：5A、1A•被試電壓互感器的額定二次電壓為：100V、100/3V、100/√3V、（150V、220V）
•精度等級：±1％±1個字
•儀器消耗功率：小於20VA
•外形尺寸（mm):390×300×160
•重量：6kg
1、工作電源：AC220V±10%，50Hz±10%
2、工作環境：溫度：0℃～+40℃
3、相對濕度：≤85%(25℃)
4、調壓控制輸出容量：7KVA(250V30A)可根據要求擴展
5、調壓器調節細度：優於0.04V
