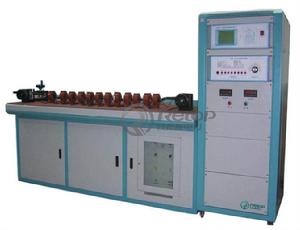

全自動程控源互感器檢定裝置概述
全自動程控源互感器檢定裝置(銳拓普電力）(1) 該裝置細調節採用了程控源技術，使測試點的定位更加快速、準確。
(2) 該裝置在多隻電流互感器測量速度方面有了質的提高，在3-5分鐘的時間裡可測量十二隻任何變比的電流互感器。
(3) 該裝置配置了1A、5A的標準電流互感器，電流負荷箱配置了1A、5A負載值2.5VA-60VA，電壓負載箱配置了100V、100/1.732負載值從1.25VA-158.75VA基本上可滿足用戶的要求。負載箱在測量時可進行自動切換。
(4) 該裝置可進行互感器的規程和非規程的測量，測量時用戶可指定對任何百分點的測量。
3.1 HGQT-DC全自動程控源互感器台體部分
◆ 裝置使用的環境條件：
溫度：5℃-40℃ 相對濕度：<85%（25℃）
海拔高度：<2500m
電源頻率：50Hz±0.5 Hz
電源電壓：220V±5 V電源波形應為正弦波，波形失真度≤3%。
◆ DC026-D工控機式互感器校驗儀相關參數
★ 測量範圍:
同相分量(%): 0.0001～200.0 解析度:0.0001
正交分量(分):0.001～700.0 解析度:0.001
阻抗(Ω):0.0001～20.0 解析度:0.0001
導納(ms)：0.0001～20.0 解析度:0.0001
★ 基本誤差:
同相分量：△X=±（X*2%+Y*2%±1個字）
正交分量：△X=±（X*2%+Y*2%±1個字）
“X”、“Y”---儀器的顯示值
百分表：2級
輸出電流、輸出電壓：1級
★ 工作範圍：
電流：（1%－149%）In （In =5A）
（5%－149%）In （In =1A）
電壓：（5%－149%）Un （Un =100V，150V，100V/3）
（5%－149%）Un （Un =100V/3）
★ 工作負荷：
電流：TO對TX<0.12Ω cosΦ=1
電壓：a對x<0.25VA （100V）
★ 變比錯誤指示
額定工作電流（電壓）的5%以上，誤差超過30%而小於180%時應有變比錯誤指示。
1. 測量範圍：
同相分量（%）：0.0001~200.0解析度：0.0001
正交分量（分）：0.001~999.9解析度：0.001
阻抗（W）：0.0001~60.0解析度：0.0001
導納（ms）：0.0001~60.0解析度：0.0001
2. 基本誤差：
同相分量：DX=±（X×2%+Y×2%±1個字）
正交分量：DY=±（X×2%+Y×2%±1個字）
“X”、“Y”——儀器的顯示值
百分表：2級
3. 工作範圍：
電流： （1%-149%）In （In=5A）
（5%-149%）In （In=1A）
4. 工作負荷：
電流：To對Tx<0.12Wcosj=1.0
5. 極性錯誤指示
額定工作電流的5%以上，誤差超過180%時，應有極性指示。
注意:如果大於額定工作電流的10%以上,仍未出現應有的極性指示,說明軟體有故障,請不要再增加電流,以免燒壞儀器。
6.變比錯誤指示
額定工作電流的5%以上，誤差超過30%而小於180%時，應有變比錯誤指示。
7.絕緣和耐壓試驗及說明：
端子Tx和端子相通
K和D端子均與端子不通
電源插座對外殼能承受1.5KV，1min耐壓
1. 環境條件
溫 度：5—40℃ 濕 度:<85%
海拔高度: <1000m 電源頻率：50HZ
2. 額定容量：2.5～60VA
3. 測量範圍：1%-120%
4. 二次電流: 5A ，1A
5. 二次電壓：100V，100V/3
6. 功率因數：0.8，1.0
7. 準確度：±3%±0.0025VA
8. 試驗電壓：2KV
9. 手動、自動、退磁。
電壓互感器負載箱的量限見表1。
表1 電壓負載箱量限
| 額定 電壓 | 功率因數 | 負載量限（VA） |
| 100V | 0.8（感性） | 2.5、3.75、5、6.25、7.5、10、12.5、15、18.75、20、25、30、37.5、40、50、75、80、100、150 |
表2 電流負載箱量限
| 額定電流 | 功率因數 | 負載量限（VA） |
| 5A | 1 | 2.5、5 |
| 0.8（感性） | 2.5、3.75、5、7.5、10、15、20、25、30、40、50、60 |
b) 用於標準互感器檢定的互感器標準裝置，在正常工作範圍內其負載箱的有功和無功分量的相對誤差均不超過±3%。HL系列標準電流互感器
技術指標
1.環境溫度：-5— +40℃
2.相對濕度：﹤80%
3.允許額定電流下長期工作，600A以上穿心
一次電流：5A～2000A 二次電流：5A，1A
頻率：50Hz 準確度等級：0.02（S）級
升流器電壓：250V 升流器容量：5KVA
額定負荷：5VA 下限負荷：2.5VA
功率因數：1.0 額定電壓：500V
自校
若電流互感器有5/5或1/1電流比時，則可經常進行自校，以考核其準確度。自校線路附圖3所示。
圖中TX為電流互感器，Z為負荷箱。
檢定
該電流互感器檢定比其低兩級或兩級以下準確等級的互感器時，其線路附圖所示。
圖中，TO為標準電流互感器，TX為被檢電流互感器，Z為被檢電流互感器所帶的負荷。
HJ系列電壓互感器
HJ-35G3乾式精密標準電壓互感器
主要特點
35kV，0.02級電壓互感器是高電壓等級，高準確度的電壓互感器，可實現校驗.35kV/100V，35/3 kV /100/3V。0.02級以下的電壓互感器。電壓互感器從20%額定電壓校至120%的額定電壓。在二次電壓為100V時可帶0.25VA的二次負荷。
技術指標
1． 額定電壓比 ： 35 kV /100V、35/3 kV /100/3V
2． 額定二次容量：0.2VA, 0.07VA, 0.02VA CosФ=1.0
3． 準確度級別： 0.02級， 即在額定負荷的情況下，當電壓為80%Un至120% Un的範圍內， 比差不大於±0.02%，角差不大於±0.6'，當電壓為50% Un 時，比差不大 於±0.03%，角差不大於±0.9'，當電壓為20% Un時，比差不大於±0.04%， 角差不大於±1.2'。（實際誤差不大於誤差限值的70%）
4． 試驗電壓 一次繞組感壓耐壓為1.2 Un，1分鐘，二次繞組對地，工頻耐壓2kV，1分鐘
5． 額定頻率；50Hz
HJ-S-6G3自升壓精密電壓互感器
主要特點
6kV，0.02級電壓互感器是高電壓等級，高準確度的電壓互感器，可實現校驗. 10 kV 、0.1級以下的電壓互感器。在二次電壓為100V時可帶0.25VA的二次負荷。
技術指標
1額定電壓比 ：6kV /100V、6/3 kV /100/3V
2額定二次容量：0.25VA, 0.25VA CosФ=1.0
3準確度級別： 0.02級 、即在額定負荷的情況下，當電壓為80%Un至120% Un的範圍內，
4比差不大於±0.02%，角差不大於±0.6'，當電壓為50% Un 時，比差不大 於±0.03%，角差不大於±0.9'，當電壓為20% Un時，比差不大於±0.04%， 角差不大於±1.2'。（實際誤差不大於誤差限值的60-70%）
5試驗電壓 一次繞組感壓耐壓為1.2Un，1分鐘，二次繞組對地，工頻耐壓2kV，1分鐘
6額定頻率；50Hz
HJ-S-10G3自升壓精密電壓互感器
主要特點
10kV，0.02級電壓互感器是高電壓等級，高準確度的電壓互感器，可實現校驗. 10 kV 、0.1級以下的電壓互感器。在二次電壓為100V時可帶0.25VA的二次負荷。
技術指標
1額定電壓比 ： 10 kV /100V、10/ 3 kV /100/3V
2額定二次容量：0.25VA, 0.25VA CosФ=1.0
3準確度級別： 0.02級 、即在額定負荷的情況下，當電壓為80%Un至120% Un的範圍內，
4比差不大於±0.02%，角差不大於±0.6'，當電壓為50% Un 時，比差不大 於±0.03%，角差不大於±0.9'，當電壓為20% Un時，比差不大於±0.04%， 角差不大於±1.2'。（實際誤差不大於誤差限值的60-70%）
5試驗電壓 一次繞組感壓耐壓為1.2Un，1分鐘，二次繞組對地，工頻耐壓2kV，1分鐘
6額定頻率；50Hz
a) 具有互感器自動校驗功能，當接好標準與被檢互感器後，裝置能根據預先設定的測量點自動進行全過程的檢定。
b) 對電流互感器，每一個安匝數可以只檢一個變比的電流上升與下降時各測量點的誤差。
具有手動校驗功能，能通過手動實現上述的全部功能。
3、證書輸出可根據檢定結果按要求自動輸出：檢定證書、檢定結果通知書、測試證書、校準證書、檢定記錄等證書。
4、數據存儲a) 具有自動進行原始數據及證書備份的功能，所備份的數據和證書能夠方便用於查詢。
b) 裝置有可與相關管理系統對接的接口，如需方有特別要求，可與我方協商增添該項目，現有報價中不含此項。（接口協定滿足管理系統最新協定要求，具備校驗數據的查詢及上傳。）
結構
1、 裝置上的各種開關、按鈕、端鈕、調節旋鈕均有明顯的標誌並操作靈活。
2、 裝置中的工作接地應和保護接地分開並有明顯的標誌。
3、 放置互感器校驗儀的位置均有禁止並接地。
