定義

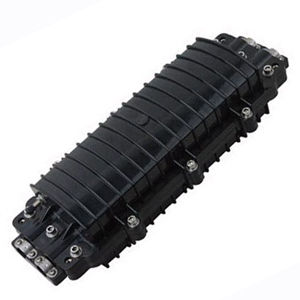

光纜接續盒,又叫光纜接頭盒和炮筒,是光纜的端頭接入的地方,然後通過光纖跳線接入光交換機。
阻止大自然中熱、冷、光、氧和微生物引起的材料老化,並且具有優良的力學強度,堅固的光纜接頭盒外殼及主體結構件能夠忍受最惡劣的環境變化,同時起到阻燃,防水作用,使震動、撞擊、光纜拉伸、扭曲等得到保護。

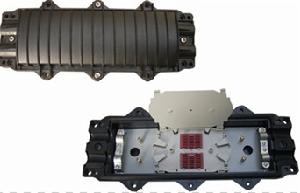

內部結構
1、支撐架:是內部構件的主體。
2、光纜固定裝置:用於光纜與底座固定和光纜加強元件固定。一是光纜加強芯在內部的固定;二是光纜與支撐架夾緊的固定;三是光纜與接頭盒進出纜用熱縮護套密封固定。
3、光纖安放裝置:能有順序地存放光纖接頭和餘留光纖,餘留光纖的長度應不小於1米,餘留光纖盤放的曲徑不小於35mm。其中收容盤多可四層,容量較大,並能根據光纜接續的芯數調整收容盤。
4、光纖接頭保護:把熱縮後的保護套管放在收容盤裡的纖芯固定夾上也可採用矽膠固定法。
5、光纜與接頭盒密封:對光纜及底座進纜處用砂布將接頭盒和光纜的交接處進行打磨,用清潔劑把打磨處擦乾淨,貼上鋁箔,再將熱縮管放在接頭盒的入纜處,用噴燈按照先中間後向兩端緩慢加熱,使整個熱縮管完全收縮即可。
用途
適用於各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連線。
結構光纜的終端機房內的接續。
光纜接續盒通常適用於室內或非露天的室外使用,不適合於露天使用,如要使用,應採取保護措施。工作溫度:室內型:-5℃~+40℃;室外型:-20℃-+60℃。
特點
能起到保護和接續的作用,盒體採用增強塑膠,強度高,耐腐蝕,結構成熟,密封可靠,施工方便 。
分類
按光纜連線方式,可分為直通型和分歧型。
按是否可以裝配適配器分類,可以分為可裝配適配器型和不可裝配適配器型。
按外殼材料分類,可分為塑膠外殼和金屬外殼。
產品編碼 | 產品名稱 |
NFPR121 | 二進二出熔接包(立式) |
NFPR221 | 二進二出熔接包(臥式圓柱式) |
NFPR222 | 二進二出熔接包(臥式扁型) |
NFPR232 | 三進三出熔接包(臥式扁型) |
NFPR322 | 二進二出熔接包(加強防水型) |
