構成
光發射機由輸入接口、光源、驅動電路、監控電路、控制電路等構成,其核心是光源及驅動電路。在數字通信中,輸入電路將輸入的信號(如PCM脈衝)進行整形,變換成適於線路傳送的碼型後通過驅動電路光源,或者送到光調製器調製光源輸出的連續光波。為了穩定輸出的平均光功率和工作溫度,通常要設定一個自動的溫度控制及功率控制電路。
光源調製
我們都知道,信息的處理都是在電的領域內完成的,在光纖通信中,我們必須把電信號轉變成光信號,這樣才能在光纖上傳播。在光纖通信系統中,信息由LED或LD發出的光波所攜帶,光波就是載波,把信息載入到光波上的過程就是調製。光調製器就是實現從電信號到光信號的轉換的器件。
調製方式通常分為兩大類,即模擬調製和數字調製。
模擬調製又有兩類,一類是用模擬基帶信號直接對光源進行強度調製(D-IM);另一採用連續或脈衝的射頻(RF)波作為副載波,模擬基帶信號先對它的幅度、頻率或相位等進行調製,再用該受調製的副載波去強度調製光源。模擬調製的優點是設備簡單,占有頻寬較窄,但它的抗干擾性能差,中繼時噪聲累積。
數字調製是光纖通信的主要調製方式,將模擬信號抽樣量化後,以二進制數位訊號“1”或“0”對光載波進行通斷調製,並進行脈衝編碼(PCM)。數字調製的優點是抗干擾能力強,中繼時噪聲及色散的影響不積累,因此可實現長距離傳輸,它的缺點是需要較寬的頻帶,設備也複雜。
按調製方式與光源的關係來分,有直接調製和外調製兩種。前者指直接用電調製信號來控制半導體光源的振盪參數(光強、頻率等),得到光頻的調幅波或調頻波,這種調製又稱內調製;後者是讓光源輸出的幅度與頻率等恆定的光載波通過光調製器,光信號通過調製器實現對光載波的幅度、頻率及相位等進行調製,光源直接調製的優點是簡單,但調製速率受到載流子壽命及高速率下的性能退化的限制(如頻率啁啾等)。外調製方式需要調製器,結構複雜,但可獲得優良的調製性能,尤其適合於高速率下運用。
按被調製光波的參數分:強度調製、相位調製、偏振調製等。
目前光纖通信中套用最多的是光源的基帶直接強度調製、副載波強度調製及數字調製,高速率時採用外調製。
控制電路
系統對光源的要求是很高的,包括:
1.波長穩定性要求:WDM系統對光源發射波長的穩定性具有較高的要求,波長的漂移將導致信道之間的串擾。
2.功率穩定性要求:某信道功率的漂移,不僅影響本信道的傳輸性能,而且通過EDFA的瞬態效應影響其它信道的性能。
光源的控制電路主要包括溫度控制和功率控制電路,它們的作用就是消除溫度變化和器件老化的影響,穩定發射機性能。其它的控制電路還有光源慢啟動保護電路、雷射器反向衝擊電流保護電路、雷射器過流保護電路和雷射器關斷電路。
分類
光發射機主要分二類:1310光發射機和1550光發射機。
1550光發射機又分二類:外調製光發射機和直調製光發射機。
相關信息
1310型
產品概述
【航天和一】HY-8600系列光發射機,工作波長1310nm,能在有線電視CATV系統中傳輸PAL、NTSC模擬、數字或壓縮數位訊號。該系列發射機以高線性、光隔離、分布反饋、熱電製冷DFB雷射器為基礎,為多頻道電視信號傳輸而特別設計(射頻輸入頻寬47-860MHz)。內設完善可靠的光功率輸出穩定電路和雷射器熱電致冷器溫度控制電路,保證了整機的最佳性能和雷射器長壽命穩定工作,內裝射頻驅動放大器,只需較低的驅動電平輸入,前面板設有射頻輸入測試點。
機內雷射器的所有工作參數和監視功能都處於微機的控制之下。前面板上的LCD液晶顯示屏顯示與雷射器工作狀態相關的信息。一旦雷射器的工作參數偏離軟體設定的允許範圍,將自動開斷雷射器電源。同時提示告警,LCD液晶顯示屏顯示故障原因。
本機封裝在高1.75"(44.45mm)寬19"(482.6mm)架裝機殼內。每台發射機配有獨立的電源,可在110~254VAC電網中工作,工業標準狀態監視接口。
技術指標
【航天和一】HY-8600系列1310光發射機技術指標:
型 號 | HY-8602 | HY-8604 | HY-8605 | HY-8606 | HY-8608 | HY-8610 | HY-8612 | HY-8614 | HY-8616 | HY-8618 |
光功率(mW) | ≥2 | ≥4 | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 | ≥14 | ≥16 | ≥18 |
鏈路損耗dB | 6 | 7 | 9 | 10 | 11 | 12 | 12.5 | 13 | 13.5 | 14 |
光波長 | 1310 nm | |||||||||
光接頭 | FC/APC | |||||||||
工作頻寬 | 45~860MHz | |||||||||
頻道數 | PAL-D 59路 | |||||||||
CNR | 51 dB | |||||||||
CTB | -65 dB | |||||||||
CSO | -60 dB | |||||||||
射頻輸入電平 | 20 dBmv | |||||||||
帶內不平度 | ±0.75dB | |||||||||
功耗 | 24 W | |||||||||
供電電壓VAC | 110~254 | |||||||||
工作溫度 | 0~45℃ | |||||||||
尺寸 | 483mm×385mm×44mm(19"×15"×1.75") |
1550nm外調製光發射機
1.1 產品概述
FULLWELL,頂級型FWT-1550ET系列是一款符合當今國際行業技術最高水準的1550nm外調製光發射機。整機的光源採用窄線寬,Typ. = 0.65 MHz、低噪聲、連續波DFB雷射器,有利於減少色散的影響。採用美國JDSU專為CATV專用研製生產的LiNbO3外調製器做信號調製,自主開發設計的雙微波源最佳化控制技術,傳輸距離達到160KM以上,47~1000MHz, CNR≥53dB,CTB≤-65dB,CSO≤-65dB,SBS:13~19dBm可調。配備SNMP網路管理,1+1插拔式雙電源備份,機箱溫度自動控制。
FWT-1550ET系列頂級型外調製光發射機,發射全波段的CATV信號,特別是確保了發射低頻優質的信號,以其高指標、高可靠性和優異的性能價格比,適用於大中型有線電視台前端,用於主幹線和分配網幹線。
1.2 產品特點
◆高品質:獨創的雙微波源創新技術,RF預失真技術在保證性能優異的CNR≥53dB的情況下,系統獲得最大的CTB、CSO和SBS指標。
◆靈活性:外調製器的相位調製技術在保證系統CSO性能優異的情況下,最大限度地提高了入纖光功率,以獲得遠距離傳輸,且SBS閾值:13~19dBmdBm可調;AGC/MGC模式現場可選,OMI可現場最佳化,適用不同的網路傳輸。
◆可靠性:採用19〃1U標準機架,內置高性能的1+1插拔式雙電源,可在86~265Vac市網電壓中熱備份工作,MS級全自動切換,機箱散熱可自動溫度控制。
◆直觀性:外調製器與雷射器是整機最貴重的器件,機器內設微處理器對外調製器和雷射器的工作狀態進行監控,工作參數由面板LCD視窗顯示。
◆網管型:SNMP網路管理,可實現網管監控功能。
◆國家廣電入網認證及通過EMC、LVD國際標準檢測CE認證
序號 | 項目 | 單位 | FWT-1550ET 系列性能參數 | 備 注 |
1 | 雷射器型號 | DFB | JDSU | |
2 | 光波長 | nm | 1550±10 | |
3 | 光調製方式 | 外調製 | ||
4 | 光輸出功率 | dBm | 2X10 | 2x7, 2x8, 2x9, 2x10, 2x11, 2x12 |
5 | SBS門限 | dBm | 19 | 13~19可調 |
6 | 光連線器形式 | FC/APC,SC/APC可選 | 訂貨前要註明 | |
7 | 頻率範圍 | MHz | 47~1000 | |
8 | 載噪比(CNR) | dB | ≥53.0 | 按GY/T143-2000 6.2.3.5 |
9 | 平坦度 | dB | ±0.75 | 按GY/T143-2000 6.2.4 |
10 | 射頻輸入信號電平 | dBuV | 78~88 | AGC自動控制 |
11 | 載波組合三階差拍比(C/CTB) | dB | ≥65.0 | 按GY/T143-2000 6.2.5 |
12 | 載波組合二階差拍比(C/CSO) | dB | ≥65.0 | 按GY/T143-2000 6.2.6 |
13 | 射頻輸入阻抗 | Ω | 75 | |
14 | 射頻輸入反射損耗 | dB | >16(47~550)MHz >14(550~1080)MHz | 按GB/T11381.1 4.2.2.2.5 |
15 | 供電 | V | 90~265市電 | 可選-48VDC |
16 | 功耗 | W | ≤50 | 單電源工作 |
17 | 工作溫度 | ℃ | 0~50 | 全自動機箱溫度控制 |
18 | 貯存溫度 | ℃ | -20~85 | |
19 | 工作相對濕度 | % | 20%~85% | |
20 | 尺 寸 | ″ | 19″×11″×1.75″ | (W)x(D)x(H) |
21 | 網管接口 | RJ45 | 支持瀏覽器和SNMP | |
註: 1)在規定的鏈路損耗條件下,在550MHz頻率範圍內配置59個PAL-D模擬電視頻道信號,在550MHz~750(1000) MHz頻率範圍內傳送數字調製信號,數字調製信號的電平(8MHz頻寬內)比模擬信號的載波電平低10dB,光接收機輸入光率為0dBm時,測量載波組合三階差拍比(C/CTB)、載波組合二階差拍比(C/CSO)及載噪比(C/N)。 2)光纖50KM+EDFA。 |
產品概述:
1.1550nm直調式光發射機主要套用於多路廣播電視模擬信號和數據信號的遠距離傳送。帶AGC,雙電源,雙風扇,帶網管。
2.光發射機使用專利預失真處理技術和優異的受激布里淵散射抑制技術(SBS),配合先進的微處理控制系統,可以將整機的性能調節到最佳狀態。
3.各種運行數據可通過RS485接口遠距離檢測和調整。雙光路輸出可滿足不同網路設計的需要。

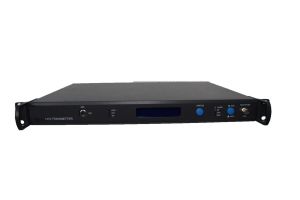

4 、產品圖
主要技術指標:
項目 | FWT-1550D/PS 指標 |
光功率(dBm) | 2~10 |
光波長(nm) | 1550±10 |
光纖連線器 | FC/APC、SC/APC可選 |
傳輸最遠距離 | 20Km |
工作頻寬 (MHz) | 45~862 |
CNR (dB) | 52 |
CTB (dB) | ≥65 |
CSO (dB) | ≥65 |
輸入電平(dBµV | 75~85 |
平坦度 (dB) | ≤0.75 |
功耗 (W) | ≤30 |
供電方式 (V) | 220VAC、可選-48VDC |
工作溫度 (℃) | -20~85 |
尺 寸 (″) | 19″×14.5″×1.75″ |
重量(Kg) | 5.0 |
操作指南:
前面板說明
1.VFD、LED顯示屏
顯示光發射機的參數,VFD共有2排,上一排顯示光發射機型號及機器編號或電話號碼等,下一排顯視工作狀態。
2.LED狀態指示燈紅燈亮表示電源接通等待30秒後紅燈將轉換成綠燈,則表示光發射機正常工作。
3.SELECT系統開關,按動按鈕能依此顯示,光發射機工作的信息。
4.輸出光功率POWER顯示本機輸出的光功率(mW)
5.雷射器的溫度(Laser Temp)雷射器在0℃~50℃範圍內工作,當檢測溫度超過這一範圍時,將紅燈閃.
