平行分支光纜

平行分支光纜的結構安全問題,經我們研究發現,是兩分支到六分支比較適應,在子光纜和母光纜之間有一個隔離帶,在使用的時候很容易把子光纜分離出去,這個主要是分支的考慮。光纜的芯數可以做得比較大,也可以使用帶狀光纖來進行分支,是平行結構的。根據不同的需要把不同的光纜分支出去。

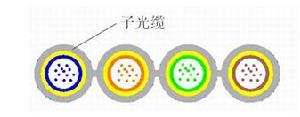

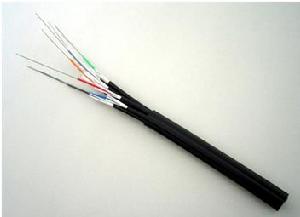

圖2是江蘇廣新天虹通信集團做的平行分支的四光纜的圖片,輔料的材料是SPE的,也可以用PVC的,根據使用的情況不一樣,選用不一樣的材料。
集成分支光纜

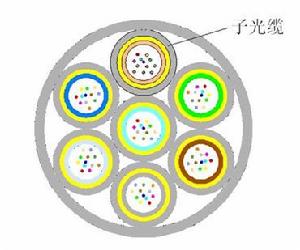

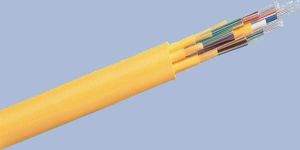

集成的分支光纜是由七根子光纜組成的,需要看分支量的大小來決定採用什麼方式。

子光纜有松套和緊套結構形式,松套子光纜芯數通常不大於24芯,採用中心管式結構。緊套結構的子光纜芯數通常不大於12芯,子光纜的外徑尺寸一般不大於6毫米,也就是集成分支光纜的直徑不大於20毫米。
子光纜的中間是松套光纖,外面可以用紡綸或玻璃纖維來加強,外面可以用色條來分別不同的子光纜。子光纜的第二個形式是鍍鋼絲的,裡面還是用松套,外面則根據用戶對子光纜的要求不一樣來做調整。
緊套結構的子光纜中間是緊套光纖,外面一根黃色的是紡綸,緊套結構的子光纜可以比松套結構做得更小,更適合在FTTH裡面使用。
根據我們機械的性能,現在一般子光纜的長期、短期拉伸力分別為300N和600N,壓扁力每100mm分別為300N和600N。環境性能我們也做了實驗,高低溫性能和滲水性能與普通光纜是相同的。
可分支光纜的產品優勢
江蘇廣新天虹通信集團對分支光纜的性能做了分析,結果表明,光纜的拉伸性能與子光纜的數量密切相關,也就是說子光纜的數量不一樣,它的光纜的拉伸性能是不一樣的。壓扁性能則滿足或者超過普遍的光纜性能。高低溫和滲水性都能達到普通光纜的要求。
特色
與普通光纜相比,可分支光纜的主要生產工藝具有不同的特點。
平行分支光纜的生產,先是松套或者緊套光纖的加工,然後是非金屬或金屬加強,這個可以單獨作為一個工序,也可以把非金屬加強和金屬加強放在護套上一起成型,最後光纜的生產工序也比較簡單,不是很複雜,但是對於設備要求是不一樣的。
集成分支光纜的生產過程與前面的工序是一樣的,先是松套或緊套光纖的生產,然後是非金屬和金屬加強,接著是子光纜護套,子光纜護套以後,再是光纜的集成護套。
我們把分支光纜和微纜從四個方面做了比較,即管道的要求,對特殊施工設備的要求,光纜在管道中的占用空間和光纜的設計。分支光纜用普通的管道就可以了,微型必須要有矽芯管。分支光纜不需要特殊施工設備,微型光纜則需要氣吹設備。在占用空間上,分支光纜同等比較不會比微型光纜大(表1)。
表1 分支光纜與微纜的套用比較
比較項目 | 分支光纖 | 微型光纖 |
對管道的要求 | 普通管道 | 矽芯管 |
對特殊施工設備的要求 | 不需要 | 需氣吹設備 |
光纜在管道中的占用空間 | 同等比較不大於微型光纜 | 較小 |
光纜的分支 | 方便、需要預先設計 | 方便 |
可分支光纜的套用前景
可分支光纜在套用上具有良好的優勢。
第一,可分支光纜產品可在網路的分接點根據需要分出子光纜。
第二,分支光纜上間斷切口可以方便地分離子光纜。
第三,光纜的分接處不需要進行整個光纜的割接,減少了光纜接頭,施工更方便。由於減少了光纜接頭數量,光纜的線路故障發生率大大減少,提高了光纜線路的可靠性。
分支光纜在接入網中的套用隨著光通信的進一步發展,通信網路建設的重點已轉移到城市接入網,包括3G、FTTH、CATV網路的建設,在這些網路的建設中隨著布網密度的增加,光纜分接點會越來越密,短距離多分支必不可少,分支光纜的套用和推廣將會在這些網路的建設中扮演越來重要的角色。
3G網路與2G網路組網上不同的是,在城市特別是信息流量密度較高的地區,基站的網路覆蓋半徑較小,通常小於600m,有些甚至只有200m,在這些區域從交換到各個基站的光纖切入選用分支光纜無疑是優選方案。
對於FTTH網路來說,網路的密度最大,無論是室外光纜到小區,到大樓,還是室內光纜光纖到戶、光纖到桌面,光纜分支的密度是可想而知的,在該網路中套用分支光纜更為優越,可以減少大量的光纜接頭,從而大大減少由光纜接續點帶來的故障,有效地提高網路的可靠性。
我國CATV網路是一個相對獨立的網路,隨著數位電視的推進,CATV建網的速度在加快,光纖接入也越來越接近終端,越接近終端,光纜的分支密度也越來越密,分支光纜在網路中的套用也將會越來越多。
作者:江蘇廣新天虹通信集團副總經理 黃正歐
