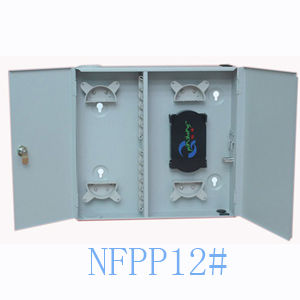

光纖配線箱

光纖配線箱(optical fiber distribution box，簡稱ODB)適用於光纜與光通信設備的配線連線，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能。適用於光纜和配線尾纖的保護性連線，也適用於光纖接入網中的光纖終端點採用。特點是有抽屜式和固定式等多種規格；模組化光纖配線箱端接更方便，使用更靈活；前面操作，安裝迅速方便。

簡介

光纖配線箱適用於光纜與光通信設備的配線連線，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能。適用於光纜和配線尾纖的保護性連線，也適用於光纖接入網中的光纖終端點採用。

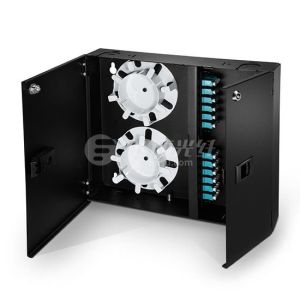

光纖配線箱

性能描述

機械性能

連線器插拔耐久性壽命>1000次。
全程曲率半徑控制，保證在任何位置光纖的曲率半徑大於 30mm。
對每一路光纖均作出明確的標識，從而避免了維護過程中拆卸可能導致的混亂。
阻燃：符合 GB5169.7 實驗A 要求。

電氣性能

連線器衰減（插入、互換、重複）≤0.3dB；
回波損耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；
高壓防護接地裝置：
絕緣電阻：≥1000MΩ/500V（直流）。
耐電壓：≥3000V（直流）/1min，不擊穿、無飛弧。
接地線截面積：>6mm2 ，接地處有明顯的接地標誌。

優勢

各種接頭端接方便，安裝靈活。
有抽屜式和固定式等多種規格；
模組化光纖配線箱端接更方便，使用更靈活；
支持各種光纖連線頭的管理，如SC、LC、ST、MT-RJ等；
在1U的空間最多可端接48芯LC或MT-RJ（24個雙口LC或24個MT-RJ）光纖連線頭；
密閉管理；
前面操作，安裝迅速方便；
高度1U，內置兩組光纖盤繞環；
凹入隱藏式或者齊平鑲嵌式安裝。

套用範圍

光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連線及交叉連線等功能；同時能根據客戶的要求安裝光分路器、波分復用器等增值模組單元。
用於配線間和設備間光纜的端接、使用和管理。

英文說明

Performance Description
A drawer and fixed and other specifications;
Modular Fiber Distribution Box terminated more convenient, more flexible use;
Support the management of a variety of fiber optic connectors, such as SC, LC, ST, MT-RJ, etc.;
1U of space in the termination up to 48 core LC or MT-RJ (24 個 dual port LC or 24 MT-RJ) Fiber Optic Connector;
Closed management;
Previous operation, installation quick and easy;
Height 1U, built two fiber coil ring;
Recessed or flush hidden mosaic installation.
Superiority
Termination of various joint easy to install and flexible.
Applications
Between wiring closets and equipment for fiber optic cable termination, use and management.
