基本簡介

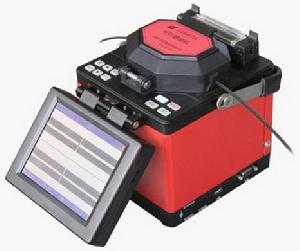

光釺熔接機AV6496A光纖熔接機AV6496A是中電41所全新設計的光纖熔接設備，，於2010-2011年中國移動集團光纖熔接機集采招標中獨家入圍，完美改善了前一代光纖熔接機所存在的熔接過5000次後速度變慢及切割刀使用到一定次數後需要經常性調整等問題，配備了高精度光纖切割刀（自動退刀式）HY-9A，使切割速度更快、效果更好、壽命更長；完全滿足中國移動駐地網預覆蓋、中國電信光纖到戶薄覆蓋/厚覆蓋、中國聯通光纖到戶/光纖到樓及三網融合光纜施工的要求。
強大的功能和極低的損耗使其完全滿足於幹線和FTTx環境的光纖熔接套用。AV6496A光纖熔接機輕盈的機身和精巧的設計使其在狹窄的工作環境也能應對自如；新光纖成像系統和純數位化設計，圖像顯示更加細膩、清晰；AV6496A光纖熔接機採用實時嵌入式作業系統，提供友好的操作界面和更豐富的功能；內置超大容量高性能鋰電池，為長時間野外工作提供了可靠保障；AV6496A光纖熔接機的溫濕度和氣壓實時補償系統使熔接機隨時適應外界變化，即使在惡劣的環境下也能獲得光纖的低損耗接續。
主要特點
全新設計，純數字熔接機；
AV6496A光纖熔接機體積小、重量輕，含電池僅2.8kg；
工作效率高，8秒熔接，30秒加熱；
關閉加熱蓋自動加熱，關閉防風罩自動熔接；
AV6496A光纖熔接機X軸和Y軸同時顯示，光纖放大倍數304倍；
實時放電校正系統，一般不需調整參數；
電極壽命長，可放電達5000次；
AV6496A光纖熔接機提供USB和VGA連線埠；
5.7英寸數字高清晰液晶屏提供完美顯示；
640X480高解析度；
螢幕實時精準顯示電池剩餘電量；
內置超大容量鋰電池，可完成250次接續及加熱。
工作原理
AV6496A光纖熔接機是結合了光學、電子技術和精密機械的高科技儀器設備。其原理是利用光學成像系統提取光纖圖像在螢幕實時顯示，並通過CPU對光纖圖像進行計算分析給出相關數據和提示信息，然後控制光纖對準系統將兩段光纖三維對準，AV6496A光纖熔接機再通過放電電極激發出高溫電弧熔融光纖以獲得低損耗、低反射、高機械強度以及長期穩定可靠的光纖熔接接頭，最後給出精確損耗評估。
系統類型
高清光學圖像採集系統
1、高清雙分離光纖對準儀
2、高性能CMOS感測器
3、感測器像素640*480
透鏡成像光纖對準系統
1、快速光纖端面評估
2、精確光纖對準
3、精確熔接損耗評估
實時放電校正系統
1、高性能放電電極
2、交直流混合放電技術
3、電流反饋及環境補償
典型套用
作為國內第一台光纖熔接機的設計單位，有著超過30年的熔接機的研發、使用經驗，我們深知高質量、高效率光纖接續的各種要求。AV6496A光纖熔接機是一款設計緊湊、操作簡單、易於攜帶的光纖熔接設備。機身設計符合人體工程學的操作原理，即使在光纖很短的情況下也可以很輕鬆地進行熔接。
AV6496A光纖熔接機可用於包括幹線在內的所有光纜線路工程施工、線路維護、應急搶修、光纖器件的生產測試以及科研院所的研究教學中。
技術規範
| 主要技術指標 | |
| 適用光纖 | SM(單模)，MM(多模)，DS(色散位移)，NZDS(非零色散位移) |
| 接續損耗 | 0.02dB(SM)，0.01dB(MM)，0.04dB(DS)，0.04dB(NZDS) |
| 回波損耗 | 優於60dB |
| 操作方式 | 全自動、半自動、手動 |
| 光纖對準 | 先進的PAS對準方式 |
| 光纖直徑 | 包層直徑80～150μm；塗覆直徑100～1000µm |
| 切割長度 | 10～16mm（被覆光纖直徑<250µm）；16mm（被覆光纖直徑250～1000µm） |
| 放大倍數 | 垂直雙顯，放大304倍；水平雙顯，放大152倍 |
| 圖像顯示 | 高性能5.7英寸640*480液晶屏，提供清晰、細膩的圖像顯示 |
| 顯示界面 | 提供豐富的當前工作信息 |
| 張力測試 | 標準2N(可選) |
| 熱縮套管 | 60mm、40mm和一系列熱縮套管 |
| 電池容量 | 典型熔接250次，充電時間約為3.5小時(可在充電時使用) |
| 電池壽命 | 循環充電次數達300～500次，客戶自己可更換 |
| 電量指示 | 螢幕實時精確顯示剩餘電量 |
| 電極壽命 | 典型值5000次，客戶自己可更換電極 |
| 光纖夾具 | AV6496A光纖熔接機全新設計，使得光纖定位更精確、方便 |
| 施工照明 | 內置高亮度、寬範圍照明燈，極大方便夜間操作 |
| 外部接口 | 提供標準USB接口及VGA視頻輸出連線埠 |
| 供電電源 | AV6496A光纖熔接機內置鋰電池11.1V；外接適配器，輸入：AC100-240V，輸出：DC13.5V/4.5A |
| 工作環境 | 溫度：-10℃～+50℃；濕度：95%RH(40℃，不結露)；海拔高度：0～5000m |
| 外形尺寸 | 長×寬×高=160×150×140(mm) |
| 重量 | 2.3kg(無電池)，2.8kg(含電池) |
標準配置
| 代號 | 名稱 | 數量 |
| 1 | 光纖熔接機AV6496A | 1台 |
| 2 | 電源適配器 | 1個 |
| 3 | 鋰電池 | 1個 |
| 4 | 光纖切割器HY-9A | 1個 |
| 5 | 交流電源線 | 1根 |
| 6 | 備用電極 | 1對 |
| 7 | 洗耳球 | 1個 |
| 8 | 泵瓶 | 1個 |
| 9 | 冷卻托架 | 1個 |
| 10 | 產品使用說明書 | 1本 |
| 11 | 光纖剝線鉗 | 1把 |
| 12 | 皮線光纜開剝鉗 | 1把 |
| 13 | 豪華攜帶箱 | 1個 |
