光纖熔接機AV6471AG是中電41所全新設計的光纖熔接設備，堪稱目前國產最好的光纖熔接機，於2013年5月28日上市。
光纖熔接機AV6471AG--基本簡介
AV6471AG FTTH光纖熔接機是一種全新設計的光纖接續設備，可以用於單芯，皮線、單模、多模等多種光纖的熔接，可以用於礦山、通信、電力、學校、工廠等多個領域。專門針對FTTH環境的光纖接續套用：輕巧的機身和精細的設計使其在即使狹窄的工作環境也能遊刃有餘；新穎的光纖成像系統和純數位化設計使圖像顯示更加細膩、清晰；實時嵌入式作業系統提供了友好的操作界面和更加豐富的功能；內置超大容量高性能鋰電池為長時間野外工作提供了可靠保障；溫、濕度和氣壓實時補償系統大大提升了設備適應惡劣外界環境變化的能力，為在不同環境下取得低損耗接續的一致性提供了保證。
光纖熔接機AV6471AG光纖熔接機AV6471AG--工作原理
AV6471AG光纖熔接機是結合了光學、電子技術和精密機械的高科技儀器設備。其原理是利用光學成像系統提取光纖圖像在螢幕實時顯示，並通過CPU對光纖圖像進行計算分析給出相關數據和提示信息，然後控制光纖對準系統將兩段光纖三維對準，AV6471AG光纖熔接機再通過放電電極激發出高溫電弧熔融光纖以獲得低損耗、低反射、高機械強度以及長期穩定可靠的光纖熔接接頭，最後給出精確損耗評估。
光纖熔接機AV6471AG--全新設計
AV6471AG相較於41所經典款皮線熔接機AV6471A的說明：
1、軟體全面升級，放電電弧控制更精確，降低了熔接損耗，同時機器的估計損耗更準確
2、採用全新加熱體，對於25-60mm不同規格的熱縮管都能更好的熱縮
3、改進夾具設計，夾具落槽更方便，精度更高，從而減少了調芯時間，提供了熔接效率。
光纖熔接機AV6471AG--主要特點
FTTH環境適用，亦可用於普通光纖工程
AV6471AG 精確纖芯對準，保證低損耗接續
體積小、重量輕，含電池僅2.8kg
8秒熔接，30秒熱縮
X/Y軸同時顯示，304倍放大
可設定關閉防風罩自動啟動熔接，關閉加熱蓋自動啟動熱縮
實時放電校正，不需調整參數
電極壽命長，放電高達4000次
USB和VGA連線埠
5.7英寸數字高清晰液晶屏顯示
內置超大容量鋰電池，可完成220次接續及加熱
實時精確顯示電池餘量
光纖熔接機AV6471AG--配件介紹
AV6471AG工具禮包序號 清單 功能說明
1 快速操作手冊 根據手冊能夠快速掌握熔接機的使用方法以及常見問題處理
2 隨身碟 內置快速操作使用視頻、操作手冊
3 電極一對
4 紅光筆 熔接後快速檢測熔接點是否有漏光等現象
5 橫向開纜刀 快速安全開剝光纜，避免了壁紙刀等不安全工具
6 縱向束管開剝器 室外光纜束管的縱向開剝，避免內部纖芯受損
7 老虎鉗 方便光纜加強芯的處理
8 清潔套裝（內含毛刷，棉簽，鑷子） 快速清潔保養機器
9 小工具套裝（53合一螺絲刀套裝） 裝卸熔接機夾具、切割刀夾具，調整切割刀刀片高度
10 FTTH練習包（2*皮跳線套裝（皮跳線1根，熱縮管2個，固定保護卡槽2個），熱縮管10個） 使用提供的練習樣品，快速掌握光纖到戶熱熔施工方案
11 工具包 方便攜帶上述工具及材料
12 便攜背包 內置熔接機可以在懸空或者桿線上施工，滿足不同的施工環境需求
光纖熔接機AV6471AG--行業分析
FTTH是指從骨幹網到用戶接入網都使用光纖，可提供豐富的頻寬，可開發如可視電話、會議電視、點播電影、互動遊戲等新業務，這將改變人們的生活方式，提高人們的生活質量，因此光纖到戶正在世界各地得到推廣。近年來國內外原材料價格猛漲，銅價的迅速飆升使得以銅為主的電纜價格飛漲，而FTTH可以節約大量的銅纜線，這也進一步加速了光纖進銅纜退的步伐，有效的解決了因國內銅資源匱乏而導致的的銅纜線供貨不足的困境。FTTH這種光纖接入方式需要的光纖約為城域網的5-10倍，為光纜幹線的25-50倍。隨著FTTH市場的逐步啟動光纖光纜的需求量將持續增加，給光纖光纜企業和熔接機廠家提供了廣闊的市場空間。我國實行光纖到戶後每年所需光纖在1億公里以上，光纖光纜整個產業鏈條都將從中受益，用戶也將享受到FTTH的種種便利。FTTH的發展也使全球的光纖需求也出現增長趨勢，這將大大推動國內產品的出口，進一步促使國內光纖光纜產業復甦。2008年全球共敷設光纖1.59億芯千米，2007年為1.3億芯千米，截至2008年底全球共敷設光纖10.6億芯千米；2008年我國共敷設光纖5000萬芯千米，2007年為4000萬芯千米，2008年我國累計敷設光纖已超過1.5億芯千米，預計未來3年，每年將以20%的速度增長。目前對於國內而言，FTTH的全國大範圍的建設更是成為光纖光纜產業的首要推動因素。據悉2008年日本FTTH的用戶總量已經超過了ADSL，在我國FTTH建設規模和速度也遠遠超過了人們的預計。由於幹線網路、中繼網路的逐步完善，以FTTH網路為主的用戶終端所需光纜比重將逐步上升，依照經驗，對建設FTTH網路的地區而言，比例有可能上升至20%-50%。在經濟比較發達、基礎設施比較完善的地區表現更加明顯。我國2020年光纖需求約為1.6億芯千米，其中FTTH光纜的需求量將達到3200萬-8000萬芯千米。除FTTH因素影響外，業界分析3G網路的建設同樣使市場再攀高峰。隨著通訊業務飛速發展，人們對通訊網路的傳輸和交換能力不斷提出要求。從乾網到小區、家庭間的最後接入網階段，銅線頻寬只能達到1兆到2兆，但使用光纖，頻寬可輕易達每秒100兆之多。在接入方式上，光接入網正在按照“光進銅退”的發展策略，全光網路可提供更大的頻寬，增強網路對數據格式、速率、波長的透明性，放寬對環境條件和供電等要求，簡化維護和安裝。光纖熔接機AV6471AG--典型套用
41所作為國內第一台光纖熔接機的設計單位，有著超過20年的熔接機的研發、使用經驗，熟知高質量、高效率光纖接續的各種要求。AV6471AG FTTH光纖熔接機是一款設計緊湊、操作簡單、易於攜帶的全新光纖熔接設備，機身設計符合人體工程學的操作原理，即使在光纖很短的情況下也可以很輕鬆地進行熔接。AV6471AG FTTH光纖熔接機除適用於FTTH環境外，還可用於包括幹線在內的所有光纜線路工程施工、線路維護、應急搶修、光纖器件的生產測試以及科研院所的研究教學中。光纖熔接機AV6471AG--技術規範

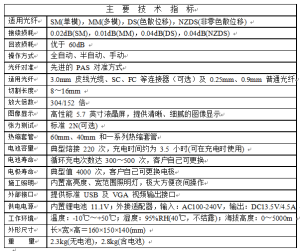

技術規範書光纖熔接機AV6471AG--標準配置
代號名稱數量
1AV6471AGFTTH熔接機1台
2夾具FH-71A-IN1付
3夾具FH-71A-2501付
4夾具FH-71A-3.0-R1個

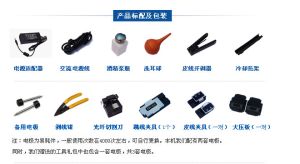

產品標配5電源適配器1個
6交流電源線1根
7備用電極1對
8洗耳球1個
9泵瓶1個
10冷卻托盤1個
11產品用戶手冊光碟1張
12豪華攜帶箱1個
13專用光纖切割刀AV330121個
14皮線鉗1個
15米勒鉗1個
