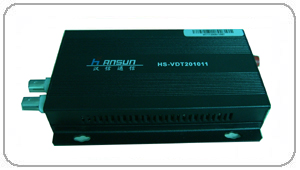

簡介
二路視頻光端機通過一芯光纖傳輸2路視頻、1路反向控制數據,以及選配音頻、數據、乙太網、電話、開關信號等業務；二路視頻光端機使用簡單,現場開通時支持即插即用，不需要進行任何光電調整；現場接線方便，
不需要任何專用工具；具有電源、光路和數據環路指示；
可選獨立桌面式安裝和模組式機架密集安裝兩種結構形式。
套用場合
智慧型交通系統（ITS） 社會治安監控 高速公路視頻監控系統 收費站視頻監控系統 高保真視頻會議系統 閉路電視工業監視 校園監控 安防系統 遠程多媒體教學 大型廠礦企業安防監控系統 電力/水力安全監控系統 隧道通信對講及監控系統 長距離廣播電視傳輸系統 樓宇可視對講控制系統 綜合布線系統特徵
工業級設計，SMT工藝 622Mbit/s全數字光纖傳輸平台 自主智慧財產權大規模專用積體電路核心 PAL、NTSC、SECAM全制式兼容 2路廣播級視頻 電源、鏈路、視頻動態指示 現場開通免調試 自恢復保險 19英寸3U子架兼容小型結構.技術規格
光纖接口參數（單纖/雙纖）波 長： 單模1310nm/1550nm；
多模850nm/1310nm
光纖芯數： 收發雙芯，收發單芯
傳送功率： -9dBm/-5dBm
傳輸長度： 0-50公里/100公里
接收靈敏度： 優於-36dBm
連 接 器： SC/FC/ST
特點：可根據用戶需求定製為不同的接口類型。
視頻接口參數（BNC接口）
信號制式： PAL/NTSC/SECAM
標稱輸入輸出電平： 1VP-P
標稱輸入輸出阻抗： 75Ω
每通道頻寬： 8MHz
抽樣頻率： 13.5MHz / 16MHz
光線路頻寬： 108Mbps/ 160MHz
異步數據接口參數（RJ45/接線端子）
速 率： 300~115.2 kbps自適應
RS485：0~19.2kbps
RS422：0~19.2kbps
接口特性： 滿足ITU-T V.24標準
連 接 器： 接線端子或RJ45
連線方式： DCE
特點：可選 RS232/RS485/RS422 等不同類型的數據接口，或同時具有。
簡單故障排除
2路視頻光端機主要用於傳輸視頻信號，用戶在使用過程中可能出現圖像不清晰，有雪花的情況，這種情況的出現多半是由於光纖鏈路衰減過大或前端視頻線纜過長受交流電磁干擾所致，首先檢查尾纖是否彎折過度了，若過度彎折則打直；其次檢查光口和終端盒法蘭盤連線處是否連線可靠法蘭磁芯是否破損等；如果沒問題再次檢查光口和尾纖是否過髒，如果過髒套用酒精和棉花清潔待乾後再插入；最後檢查視頻傳輸線路是否有會引起電磁干擾的物體，如果有去掉干擾。還有可能就是根本沒得視頻信號，這時我們就按照光端機的視頻指示燈來做檢查，如果接收端通道指示燈亮則檢查接收端到監視器或DVR等終端設備間的視頻電纜是否連線好，視頻接口連線是否鬆動或有虛焊等情況；如果接收端視頻指示燈不亮，就檢查前端對應通道視頻指示燈是否點亮。燈亮的話檢查光纜是否連通，光端機以及光纜終端盒的光接口是否鬆動，如果不亮則檢查攝像機是否工作正常，及攝像機到前端發射機的視頻電纜是否連線可靠。視頻接口是否鬆動或有虛焊等情況。如果以上方法 都不能解決，還可以用同型號的光端機替換，若出現視頻信號，則證明光端機卻是需要進維修廠了。選擇注意
用戶在選擇4路視頻光端機時應注意它的視頻頻寬和APL範圍。視頻頻寬要足夠寬，視頻頻寬不足，監視畫面細節部分就不夠清晰，水平解析度就低，嚴重的甚至出現色彩失真或丟失；APL，即圖像平均電平，一個測量平均視頻亮度電平並表示為最大的白電平的百分比的方法。當APL低時，圖像就暗，當APL高時，圖像就亮。同時還要注重視頻光端機廠家的售後服務，目前國內比較好的視頻光端機生產廠家有（排名不分先後）恩邁斯、北京精銳、成都哈雷、深圳明治、英飛泰克、AD、AB、SUN Telecom、SPACECOM、上海來威等。使用注意
1、光端機電源輸入為AC220V電源，請使用設備包裝內提供的專用電源線供電。電源的電壓適應範圍為AC125V～250V，切勿 超範圍使用，使用過程中保證連續供電。2、光發射機和光接收機均為室內機型，使用溫度和濕度應在設備工作參數範圍以內；否則可能造成設備損壞，光端機的使用中要保持有一個通風、散熱、防潮、整潔的工作環境。
3、光發射和接收器件在不連線尾纖接頭時，請使用保護帽封好以免灰塵進入，影響光信號的傳輸。
