產品簡介

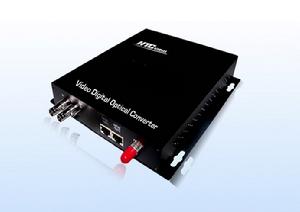

華天成（2路視頻光端機）2路視頻光端機 (可帶數據）HDT/R-2001/S-20KM系列全數字視頻光端機採用數字對稱復用/波分復用及千兆光纖傳輸技術，將2路單向或者雙向視頻信號在單芯或者雙芯光纖上實時同步、無失真、高質量地傳輸。獨具匠心的模組化設計理念，將視頻、音頻、數據、開關量、網路電路功能化、模組化，主機板信息匯流排的標準化，可以方便地組合出各種複合信息數據流的復用傳輸光端機，很方便地滿足用戶千變萬化的動態需求。即插即用的設計使得安裝簡便易行，無需進行現場調節，其光模組和核心電路均採用進口元器件，穩定性高，所有的光、電接口均符合國際標準，適用於不同的工作環境。光端機帶有視頻狀態指示，可監控系統的正常運行。
型號HDT/R-2001/S-20KM2路視頻光端機可在一芯光纖上傳輸2路視頻和多路數據/音頻信號。其最大能力是：2路雙向視頻、1路IP、2路雙向音頻、2路雙向RS-232以及2路雙向RS-422/RS-485 （用戶可在此最大能力範圍內任意選擇），均可採用獨立式或者機架式的安裝方式。如：
| 名稱 | 型號 | 功能描述 | 備註 |
| 光端機 | HDT/R-2001/S-20KM | 2路視頻光端機 | 獨立式、1U機箱、後端集中插卡機箱安裝 |
| 光端機 | HDT/R2001 | 2路視頻加1路反向數據/音頻光端機 | 獨立式、1U機箱、後端集中插卡機箱安裝 |
| 光端機 | HDT/R2111 | 2路雙向視頻加1路雙向數據/音頻光端機 | 獨立式、1U機箱、後端集中插卡機箱安裝 |
| 光端機 | HDT/RE-2144 | 2路雙向視頻、1路IP加4路雙向數據/音頻光端機 | 獨立式、1U機箱、後端集中插卡機箱安裝 |
二路視頻光端機採用結構模組化設計，用戶可根據現場具體情況靈活選擇或者定製配置
產品特點
◆ 支持匯流排級聯式、分散式連線，故障節點自動切除和恢復
◆ 全數字無壓縮、無損傷廣播級傳輸
◆ 無模擬調頻、調相、調幅光端機的交調干擾
◆ 支持任何高分辯率視頻信號
◆ 支持視頻無損再生中繼
◆ 自動兼容PAL、NTSC、SECAM視頻制式
◆ 支持視頻、數據、乙太網、電話語音並行傳輸
◆ 千兆光纖傳輸技術，大容量，易升級
◆ 光纖WDM/CWDM/DWDM技術
◆ 單、多模光纖傳輸，距離0-100KM
◆ 專用ASIC設計及高速DSP技術
◆ 先進自適應技術，使用時無須調節
◆ 全表面貼裝技術
◆ 工業級設計，可靠性高
◆ 壁掛式、19英寸1U機架式或4U插卡式
◆二路視頻光端機支持用戶定製及OEM方式
技術參數
| 視頻接口 | |
| 視頻數碼位寬： | ≥8bit |
| 微分增益： | <1.5% |
| 微分相位： | <1.5° |
| 信噪比： | 67dB(加權) |
| 數據接口 | |
| 數據接口形式： | 歐式接線端子或RJ45 |
| 電氣接口： | RS322速率：DC-115.2KBPS |
| 碼速率： | RS322速率：DC-115.2KBPS RS422/485速率：DC-1.25MBPS |
| 誤碼率： | ≤10-9 |
| 音頻接口 | |
| 音頻接口形式： | 歐式接線端子 |
| 音頻輸入/輸出阻抗： | 600Ω (平衡/ 非平衡) |
| 音頻輸入/輸出電平： | 典型0dBm |
| 頻率回響： | 4KHz常規或者10Hz～20KHz廣播級 |
| 音頻數碼位寬： | 8 bit常規或者24 bit廣播級 |
| 信噪比： | 80dB(加權) |
| 光纖接口 | |
| 物理接口： | ST/FC/SC |
| 光纖種類： | 單模9/125，多模50/125，62.5/125 |
| 傳輸距離： | 單模可達110KM,(單端)多模可達到3KM |
| 光發射波長： | 850/1310nm(多模),1310/1550nm(單模) |
| 環境指標 | |
| 工作溫度： | －30℃～+70℃ |
| 工作濕度： | 0～95%（無冷凝） |
| 供電方式、功耗 | |
| 供電方式： | ±5V輸入，外接電源適配器(電壓交流220V) |
| 消耗功率： | <5W(單端) |
| 開關量參數 | |
| 輸入參數： | 無源 |
| 輸出參數： | DC:30V/200mA(或DC30V/1A) |
| 數據接口形式： | 歐式接線端子或RJ45 |
安裝說明
1、電源連線
HTCVIEW全系列數字光端機在獨立式（非機架式）安裝的狀態下，均以直流±5V電源供電；如採用1U、2U或者4U機架式安裝，則均以交流220V供電。光端機上面POWER指示燈亮為正常。
2、攝像機連線
用阻抗75Ω、帶BNC端子的視頻電纜把攝像機的輸出和光發射端機的視頻輸入連線起來，視頻指示燈亮正常，否則請查找線路或者前端設備的問題。
3、光纖連線
安裝光端機面板標註的光接口“FX”連線相應的光纖，光纖接口主要有FC、ST及SC三種，在選配相應光纖跳線時請注意選型。
4、監視器連線
用阻抗75Ω、帶BNC端子的視頻電纜把光接收端機的輸出和監視器的輸入連線起來，監視器的阻抗要根據實際情況設為高阻或者75Ω。
5、數據和音頻連線
詳見分類產品介紹。
6、安裝獨立單元
光端機底板留有過孔，可安裝於任何平面上，將底板上的過孔與安裝平面上的安裝孔用M3或者M4螺絲固定。
