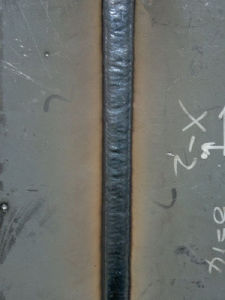

簡介
二氧化碳氣體保護焊 參數
1）焊絲直徑
焊絲的直徑通常是根據焊件的厚薄、施焊的位置和效率等要求選擇。焊接薄板或中厚板的全位置焊縫時，多採用1.6mm以下的焊絲（稱為細絲CO2氣保焊）。焊絲直徑的選擇殘照下表
（2）焊接電流焊接電流的大小主要取決於送絲速度。送絲的速度越快，則焊接的電流就越大。焊接電流對焊縫的熔深的影響最大。當焊接電流為60~250A，即以短路過渡形式焊接時，焊縫熔深一般為1mm~2mm；只有在300A以上時，融身才明顯的增大。
（3）電弧電壓短路過渡時，則電弧電壓可用下式計算：
U=0.04I+16±2(V)
此時，焊接電流一般在200A以下，焊接電流和電弧電壓的最佳配合值見表2。當電流在200A以上時，則電弧電壓的計算公式如下。
U=0.04I+20±2(V)
4）焊接速度
半自動焊接時，熟練的焊工的焊接速度為18m/h~36m/h；自動焊時，焊接速度可高達150m/h。
（5）焊絲的伸出長度
一般的焊絲的伸出長度約為焊絲的直徑的10倍左右，並隨焊接電流的增加而增加。
（6）氣體的流量正常的焊接時，200A已下薄板焊接，CO2的流量為10L/min~25L/min.200A以上厚板焊接，CO2的流量為15L/min~25L/min.粗絲大規範自動焊為25L/min~50L/min。
優點
1．焊接成本低。其成本只有埋弧焊和手工電弧焊的40~50%。
2．生產效率高。其生產率是手工電弧焊的1~4倍。
3．操作簡便。明弧，對工件厚度不限，可進行全位置焊接而且可以向下焊接。
4．焊縫抗裂性能高。焊縫低氫且含氮量也較少。
5．焊後變形較小。角變形為千分之五，不平度只有千分之三。
6．焊接飛濺小。當採用超低碳合金焊絲或藥芯焊絲，或在CO2中加入Ar，都可以降低焊接飛濺。
優點介紹
1．焊接成本低。其成本只有埋弧焊、焊條電弧焊的40~50%。
2．生產效率高。其生產率是焊條電弧焊的1~4倍。
3．操作簡便。明弧，對工件厚度不限，可進行全位置焊接而且可以向下焊接。
4．焊縫抗裂性能高。焊縫低氫且含氮量也較少。
5．焊後變形較小。角變形為千分之五，不平度只有千分之三。
6．焊接飛濺小。當採用超低碳合金焊絲或藥芯焊絲，或在CO2中加入Ar，都可以降低焊接飛濺。
焊接煙塵防治
焊接煙塵成分及特點
焊接煙塵是由金屬及非金屬物質在過熱條件下產生的蒸氣經氧化和冷凝而形成的。因此電焊煙塵的化學成分，取決於焊接材料（焊絲、焊條、焊劑等）和被焊接材料成分及其蒸發的難易。不同成分的焊接材料和被焊接材料，在施焊時將產生不同成分的焊接煙塵。
焊接煙塵的特點有：
(1)焊接煙塵粒子小，煙塵呈碎片狀，粒徑為1µm左右。
(2)焊接煙塵的粘性大。
(3)焊接煙塵的溫度較高。在排風管道和濾芯內，空氣溫度為60～80℃。
(4)焊接過程的發塵量較大。一般來說，1個焊工操作1d所產生的煙塵量約60～150g。幾種焊接（切割）方法施焊時（切割時）每分鐘的發塵量和熔化每千克焊接材料的發塵量
發塵量
二氧化碳焊
實芯焊絲(直徑1.6mm)450～6505～8
藥芯焊絲(直徑1.6mm)700～9007～10
CO2汽保焊焊煙危害
CO2氣保焊接區域的污染按形成方式不同，分為化學污染和物理污染兩大類。
化學污染
化學污染是指CO2氣保焊接過程中產生的有害氣體和煙塵。進行CO2氣保焊接時，在焊接區域，電弧周圍會產生一些有害物質。
CO2氣保焊接產生的有害物質可分為兩類，一類是有害氣體，主要是二氧化碳（CO2）、一氧化碳（CO）、二氧化氮（NO2）和臭氧（O3）。一類是煙塵，其主要成分是三氧化二鐵（Fe2O3）、二氧化矽（SiO2）和氧化錳（MnO）等。這些有害物質，除了二氧化碳是為了保護電弧和熔池，從焊槍中噴出的，焊接沒有用完而殘存在焊接區域周圍，其餘的有害物質都是從焊接電弧和焊接熔池中產生出來的。
物理污染
物理污染主要包括：CO2氣保焊高溫電弧光產生的紫外線、紅外線等。
焊煙淨化
自然通風
濾筒式移動焊煙淨化器。
高負壓焊煙除塵器
自然通風成本最低，主要採用純自然的方法，通過開窗通風，設定百葉窗等方法減少車間焊煙的濃度。
濾筒式移動焊煙淨化器，將萬向吸氣臂對準焊煙產生的點。通過系統產生的負壓，將焊煙中產生的粉塵和有毒有害氣體吸入淨化器中，進行收集。濾筒式移動焊煙淨化器有著廣泛的套用。它方便靈活，便於移動。能滿足各種靈活的工況。
高負壓焊煙除塵器，主要將50mm口徑的軟管與焊機頭直接連線。焊機工作時除塵器工作，焊機停止時除塵器也停止。這樣保證在使用最小風量的同時，有效的處理焊煙。另外高負壓焊煙除塵器可以連線最長20m的軟管，可以有效的和自動焊機頭等連線。克服了移動式吸氣臂需要手工移動位置的不足。正在的做到了自動化，並且收集淨化效果顯著。
