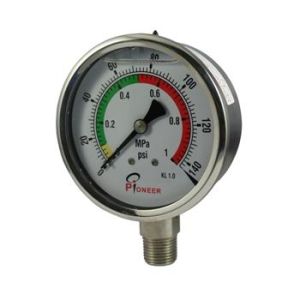

全不鏽鋼壓力表

全不鏽鋼壓力表採用直接接觸式接頭和感壓元件材料，採用icr18Ni9T、Ocr18Ni12Mo2Ti、SUS304、SUS316，結構為全密封型，具有較強的防被測介質腐蝕和抗環境腐蝕的能力。

基本信息

• 中文名：全不鏽鋼壓力表
• 英文名：Stainless steel pressure gauge

• 彈簧管：0Cr18Ni9 Ti（321）
• 外殼：0Cr18Ni9
• 接頭：0Cr18Ni9（304）
• 適用：石油、化工、冶金

產品套用

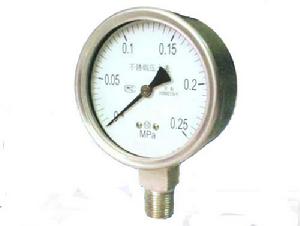

全不鏽鋼壓力表圖片

全不鏽鋼壓力表適用於腐蝕性較強的適合不鏽鋼元件檢測的介質和惡劣的外部腐蝕環境中，全不鏽鋼壓力表廣泛套用於石油、化工、冶金等工業。

結構原理

全不鏽鋼壓力表工作原理圖

全不鏽鋼壓 力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

產品材質

零件名稱	材料牌號
接頭	0Cr18Ni9(304)	0Cr17Ni12Mo2(316)
彈簧管	0Cr18Ni9 Ti(321)	0Cr17Ni12Mo2(316)
外殼	0Cr18Ni9

技術指標

測量範圍、精確度等級

錶盤直徑（mm）	測量範圍(MPa)	精度度等級(%)
￠60	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5 (1.6)
￠100	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠150	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)

外形尺寸示意圖

註：括弧內的精度等級僅供特殊訂貨。
使用環境溫度：-40~70℃(外殼內不充液)
-25~70℃(外殼內充液)
溫度影響：不大於0.4%/10℃(使用溫度偏離20±5℃)
抗工作環境振動：V·H·4級(外殼內充液)
V·H·3級(外殼內不充液)
耐震型外殼防護等級：IP65
重量：0.35Kg(Y-60)
0.85Kg(Y-100)
0.95kg (Y-150)

外形尺寸

型號	外形尺寸mm
A	B	C	D	d	d0	M
Y-60B	31	32	14	60	/	/	14×1.5
Y-60TB	31	32	15	75	3.4
Y-60ZB	30	32	0	/	/
Y-60ZQB	30	32	0	75	3.4
Y-100B	44	45	18	100	/	/	20×1.5
Y-100TB	44	46	19	118	5.5
Y-100ZB	43	45	34	/	/
Y-100ZQB	43	45	44	118	5.5
Y-150B	50	47	19	149	/	/	20×1.5
Y-150TB	50	48	20	165	5.5
Y-150ZB	51	47	55	/	/
Y-150ZQB	51	47	55	165	5.5
註：連線螺紋可按要求訂貨．

注意事項

1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。
2、要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。
3、測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鑽孔毛刺。
4、測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。
