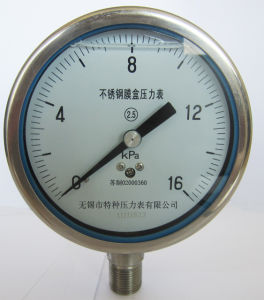

不鏽鋼膜盒壓力表

不鏽鋼膜盒壓力表

不鏽鋼膜盒壓力表採用不鏽鋼膜盒作為測量微小壓力的敏感元件。適用於測量對不鏽鋼不起腐蝕作用、無爆炸危險氣體的微壓,廣泛套用於鍋爐通風、氣體管道、燃燒裝置等及其它類似設備上。

簡介

不鏽鋼膜盒壓力表可測量有一定腐蝕性的氣體或液體的微小壓力。儀表的外殼及導壓系統採用1Cr18Ni9 不鏽鋼材料。廣泛套用於石油、化工、冶金等工業部門壓力測量。不鏽鋼膜盒壓力表屬於就地指示型壓力表,不帶調節和控制功能。

原理

儀表有測量系統、傳動指示機構和外殼等組成。儀表的工作原理基於波紋膜盒在被測介質的壓力作用下,其自由端產生相應的彈性變形,再經過撥桿-齒輪傳動機構並予放大,有固定於齒輪軸上的指針逐將被測值在度盤上指示出來。

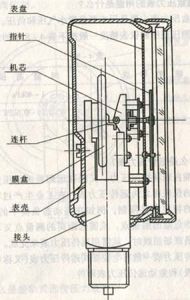

結構原理結構原理

主要技術參數

型號和精度等級

型號

YE -60-B

YE -75-B

YE -100-B

YE -150-B

公稱直徑(mm)

¢60

¢75

¢100

¢150

接頭螺紋

M14×1.5;M20×1.5;G1/4;G3/8;G1/2;

精度等級(%)

2.5

測量範圍(Kpa)

0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;0~40;-4~0;-6~0;-10~0;-16~0;-25~0;-40~0;-2~2;-3~3;-5~5;-8~8;-12~12;-20~20

使用環境溫度(℃)

-25℃~55℃

結構形式

徑向無邊;軸向無邊(Z);軸向帶前邊(ZQ)

徑向帶後邊(T);徑向帶前邊(TQ);卡箍安裝(U)

抗震等級

V.H.3

執行標準

Q/320211 DGH02-2003

防護等級

IP54

表殼材質

304SS

接頭材質

304SS;316L

外形尺寸

主要尺寸:

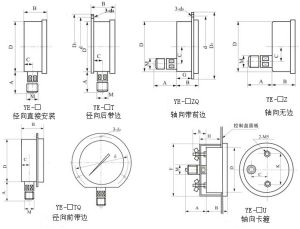

外形尺寸示意圖外形尺寸示意圖

型號

結構形式

外形尺寸 mm

A

B

C

D

d

D1

d0

G

M

YE -60-B

徑向無邊

31

32

14

60

/

/

/

/

14X1.5

YE -60TQ-B

徑向帶前邊

31

32

14

75

85

3.4

/

YE -60T-B

徑向帶後邊

31

32

15

75

85

3.4

/

YE -60Z-B

軸向無邊

30

32

0

/

/

/

/

YE -60ZQ-B

軸向帶前邊

30

32

0

75

85

3.4

19

YE-100-B

徑向無邊

44

45

18

100

/

/

/

/

20X1.5

YE-100TQ-B

徑向帶前邊

44

45

18

118

118

5.5

/

YE-100T-B

徑向帶後邊

44

46

19

118

118

5.5

/

YE-100Z-B

軸向無邊

43

45

34

/

/

/

/

YE-100ZQ-B

軸向帶前邊

43

45

34

118

118

5.5

25

YE-150-B

徑向無邊

50

47

19

149

/

/

/

/

20X1.5

YE-150TQ-B

徑向帶前邊

50

47

19

165

182

5.5

/

YE-150T-B

徑向帶後邊

50

48

20

165

182

5.5

/

YE-150Z-B

軸向無邊

51

47

55

/

/

/

/

YE-150ZQ-B

軸向帶前邊

51

47

55

165

182

5.5

25



A

B

C

D

K

F

H

h

M

YE-60U-B

卡箍安裝

30

32

0

60

46

67

36

20

14X1.5

YE-75U-B

卡箍安裝

24

30

10

75

62

82

35

25

G3/8

YE-100U-B

卡箍安裝

43

45

34

100

69

109

44

38

20X1.5

ZE-150U-B

卡箍安裝

51

47

55

150

107

160

45

40

20X1.5

註:連線螺紋可按要求訂貨

使用與訂貨須知

訂貨請說明名稱、型號、測量範圍。
