三桿分度儀

三桿分度儀是配合六分儀進行三標兩角法或目標方位夾角法測定船位的。三標分度儀一般包括分度盤，分度盤的盤面上設定有刻度，分度盤上還有固定設定的中桿，中桿兩側具有其端點位於分度盤中心，並可繞分度盤巾心旋轉的邊桿。

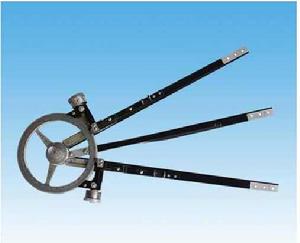

三桿定位儀由銅製刻度盤（左右各180°）、三根標桿（中央固定桿和左右動桿）、微動鼓輪及指標、中心針和蝸輪螺絲拉桿等組成。

基本信息

• 中文名稱：三桿分度儀
• 外文名：three-arm protractor

產品

TS-630三桿分度儀 海圖定

1、別稱

三桿分度儀

2、型號

TS－630

3、用途

在海圖上進行三標兩角法定位。

4、結構

5、主要技術性能

（1）度盤直徑：126.85㎜

使用方法

選擇三個在海圖上有正確位置的目標，以六分儀同時測量右面和左面目標各與中間目標的夾角。

將三桿分度儀置於前面，使固定指臂在正前方，將右動臂停在右面目標的夾角度上，左動臂停在左面目標的夾角度上，核對兩角無誤後，在海圖上將儀器放在大概的船位處，以固定船位的切邊，通過中間目標觀測點，移動儀器使左、右臂的切邊通過左、右目標觀測點，此時，儀器中心，即是六分儀測得角度時的正確船位，可以用鉛筆通過儀器中心孔在海圖上標點出船位。

套用

三桿分度儀主要套用於目標與船位之間的距離較遠時，在海圖上進行船位的標定。對於近距離的目標，在進行定位的過程中，由於刻度盤(126. 85mm)的覆蓋，使得在作業中，無法進行作業，影響了作業的精度和速度。
