zsw振動給料機

zsw振動給料機

ZSW系列振動給料機是直線振動式給料機,可為粗碎破碎機連續、均勻地餵料,並同時對物料進行粗篩分,具有振動平穩,工作可靠的特點。

概念

廣泛套用於選礦、建材、化工、冶金、水利水電、礦山等行業。

適用範圍

代表物料,黑色或有色金屬礦石,建築材料

生產線位置

1號,粗破前給料

特點及優勢

振動平穩,工作可靠。特殊柵條設計,可防止物料堵塞。柵條間隙可調。耐磨件比較多。防止耐磨件被小料磨損,把小料分出來,增加產量。可選裝變頻調速電機,調節頻率,從而改變產量,便於控制給料量,無需頻繁啟動電機。

工作原理

ZSW系列振動給料機主要由振動機架、彈簧、振動器、電機振動架及電機等組成。激振器個是由二特定位置的偏心軸以齒輪相嚙合組成,裝配時必須使兩齒輪按標記相嚙合,通過電機驅動,使兩偏心軸旋轉,從而產生巨大合成的直線激振力,使機體在支承彈簧上作強制振動,物料則以此振動為動力,在料槽上作滑動及拋擲運動,從而使物料前移而達到給料目的。當物料通過槽體上的篩條時,較小的料可通過篩條間隙而落下,可不經過下道的破碎工序,起了篩分的效果。

安裝與維護

a、給料機如用於配料、定量給料時,為保證給料的均勻穩定,防止物料自流應水平安裝,如進行一般物料連續給料,可下傾10°安裝。對於粘性物料及含水量較大的物料可以下傾15°安裝。

b、安裝後的給料機應留有20mm的遊動間隙,橫向應水平,懸掛裝置採用柔性連線。

c、空試前,應將全部螺栓堅固一次,尤其是振動電磁的地腳螺栓,連續運轉3-5小時,應重新緊固一次。

d、試車時,兩台振動電機必須向旋轉。

e、給料時在運行過程中應經常檢查振幅,電流及噪音的穩定性,發現異常應及時停車處理。

f、電磁軸承每2個月加注一次潤滑油,高溫季節應每月加注一次潤滑油。

安裝操作規程

一、給料機應按規定的安裝方法安裝在固定的基礎上。移動式給料機正式運行前應將輪子用三角木楔住或用制動器剎住。以免工作中發生走動,有多台給料機平行作業時,機與機之間,機與牆之間應有一米的通道。

二、給料機使用前須檢查各運轉部分、膠帶搭扣和承載裝置是否正常,防護設備是否齊全。膠帶的漲緊度須在啟動前調整到合適的程度。

三、皮帶給料機應空載啟動。等運轉正常後方可入料。禁止先入料後開車。

四、有數台給料機串聯運行時,應從卸料端開始,順序起動。全部正常運轉後,方可入料。

五、運行中出現膠帶跑偏現象時,應停車調整,不得勉強使用,以免磨損邊緣和增加負荷。

六、工作環境及被送物料溫度不得高於50℃和低於-10℃。不得輸送具有酸鹼性油類和有機溶劑成份的物料。

七、輸送帶上禁止行人或乘人。

八、停車前必須先停止入料,等皮帶上存料卸盡方可停車。

九、給料機電動機必須絕緣良好。移動式給料機電纜不要亂拉和拖動。電動機要可靠接地。

十、皮帶打滑時嚴禁用手去拉動皮帶,以免發生事故。

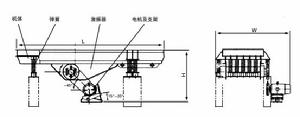

結構示意圖

zsw振動給料機 zsw振動給料機

主要技術參數

型號Model 最大進料粒度Max Feed Size(mm) 處理能力Capacity(t/h) 偏心軸轉速(r/min) 電機功率Motorpower(kw) 外形尺寸Overall Dimensions(mm) 重量Weight(kg) 槽料尺寸Size of Funnel(mm)
ZSW-380×95 500 96-160 500-714 11 3882×2224×2121 4082 3800×950
ZSW-490×95 500 120-240 500-800 11 4957×2277×2150 5004 4200×950
ZSW-490×110 580 120-280 500-800 15 4957×2400×2150 5320 4900×1100
ZSW-590×110 600 200-350 500-800 22 6000×2500×2150 6130 5900×1100
ZSW-600×130 750 400-560 500-800 22 6082×2580×2083 7800 6000×1300
ZSW-600×150 1000 800 500-800 30 6627×2780×3068 9800 6000×1500

產品圖

zsw振動給料機 zsw振動給料機
