GZD、ZSW系列自同步慣性振動給料機

GZD、ZSW系列自同步慣性振動給料機

加配電機調速器後不需調整偏心塊即可方便地無級調節給料量自同步慣性振動給料機是由給料槽體、激振器、彈簧支座、傳動裝置等組成。 ZSW系列振動給料機是由給料槽體、激振器、彈簧支座、傳動裝置等組成。 自同步振動給料機結構圖型號最大進料邊長(mm)處理能力

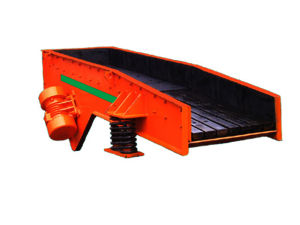

自同步慣性振動給料機

自同步慣性振動給料機是一種經濟技術指標先進的的給料設備,和其它給料設備相比具有以下特點:
體積小、重量輕、結構簡單緊湊
安裝、維修方便,運行費用低
效率高,給料能力大
噪音低,有利於改善工作環境
本設備在共振狀態下工作,因而振幅穩定,運行可靠,對各種物料適應性較強
加配電機調速器後不需調整偏心塊即可方便地無級調節給料量

工作原理

自同步慣性振動給料機是由給料槽體、激振器、彈簧支座、傳動裝置等組成。槽體振動給料的振動源是激振器,激振器是由兩根偏心軸(主、被動)和齒輪副組成,由電動機通過三角帶驅動主動軸,再由主動軸上齒輪嚙合被動軸轉動,主、被動軸同時反向旋轉,使槽體振動,使物料連續不斷流動,達到輸送物料的目的。
ZSW系列振動給料機是由給料槽體、激振器、彈簧支座、傳動裝置等組成。槽體振動給料的振動源是激振器,激振器是由兩根偏心軸(主、被動)和齒輪副組成,由電動機通過三角帶驅動主動軸,再由主動軸上齒輪嚙合被動軸轉動,主、被動軸同時反向旋轉,使槽體振動,使物料連續不斷流動,達到輸送物料的目的。

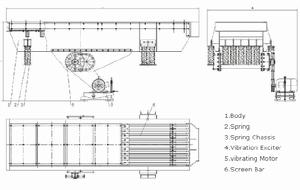

結構示意圖
自同步振動給料機結構圖

產品參數

型號 最大進料邊長(mm) 處理能力
(t/h)
偏心軸轉速(r/min) 電機功率(kw) 電機總數 重量(t) 料槽尺寸(mm)
GZD-300*90 425 40-100 - 2*2.2 2 2.46 900*3000
GZD-380*96 550 80-150 - 2*(3-3.7) 2 3.0 960*3800
ZSW-380*96 550 80-150 500-720 11 1 4.36 960*3800
ZSW-490*110 630 120-280 500-800 15 1 5.3 1100*4900
ZSW-590*110 700 200-350 500-800 22 1 6.1 1100*5900
ZSW-600*130 750 400-560 500-800 22 1 7.8 1300*6000
