pcb抄板軟體

PCB抄板軟體,是利用逆向反工程技術來提取電路板的PCB檔案,然後根據pcb檔案逆向原理圖檔案,BOM檔案。從而達到完整的反向克隆出一套一模一樣的電路板。PCB抄板價值:用最低的成本研發出最前沿的電子產品方案。PCB抄板優勢:周期短,成本低,回報大。

基本信息

軟體背景

PCB抄板軟體:目前大部分的PCB抄板公司都是用的是免費破解版的抄板軟體。而那些破解版的抄板軟體從性價比來說的確是很實用的,不過還是存在很多抄板功能上的不足。

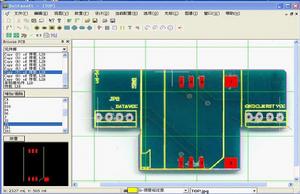

抄板示例

pcb抄板軟體 pcb抄板軟體

抄板軟體。

1掃描頂層圖

在掃描板子時,掃描的 DPI 我們可以根據電路板的密度情況來定,一般情況下選 600DPI 已較高了,象手機板之類的要求精度小於 1mil 的,掃描時應該選擇 1000DPI 以上。DPI 越高精度高,當然掃描出來的圖片檔案就越大,圖象大了會影響速度,所以要根據實際情況來定。

在本實例中我們假定把掃瞄器設定成 600DPI 來掃描各層圖。

掃描完畢後保存成 top.bmp

掃描底層圖

掃描後保存成 bottom.bmp

2,把以上掃描好的圖片轉成JPG格式(這樣圖片檔案小點,軟體運行起來更快點)

3. 運行抄板軟體

4. 打開圖片

在CBR抄板軟體的"主選單"的"檔案"中選擇"打開...", 選擇 top. jpg 檔案。 這裡打開的一張為基準圖片,接著導入bot.jpg圖片(一般為了抄板的準確,會另外增加兩層圖片:top線路層.jpg和bot線路層.jpg)

5,調整圖片的方向,使之方向一致(bot要鏡像翻轉)

6.在選單里選擇水平調整工具調整第一張打開的圖片的水平。調整好後,設定好左右參考點。然後在相同的位置每張圖片都設定左右參考點,並依次校對好每張圖片與第一張的重合度

7. 測量

在工具條上用滑鼠按測量按鈕(象直角尺子一樣的小圖示),通過這個方法就可以測量寬和高是否和實際是否有偏差。

8. 切換當前層

按+或-切換層。

9.切換圖片

按鍵盤上方的數字“1.2.3.4”可切換到不同的圖片界面。

10,先畫好板子的框線

畫好的框線要與實際板子的比例無限接近1:1.

11. 放元件(先放top層)

導入所需的庫檔案,在軟體的左下角選中需要的庫檔案,點擊放置即可放置元器件。

12. 放置絲印

添加元器件對應的絲印和其它的絲印。

13.用同樣的方法完成bot層。

14. 放置過孔

點擊工具條上的過孔小圖示或從主選單中的"放置"選"過孔"可進入畫過孔狀態。滑鼠左鍵每點一次,就畫出一個過孔。

15. 放置孤焊盤 .

點擊工具條上的焊盤小圖示或從主選單->"放置"->"焊盤"選擇,可進入畫焊盤狀態,這時游標上就顯示一個焊盤。滑鼠移動到某處按一下滑鼠左鍵就可以放置了。

16. 放置導線

點擊工具條上的導線小圖示或從"主選單"->"放置"->"普通導線"可進入畫線狀態。游標變成十字形,先將游標移動到要開始畫線的地方點擊滑鼠左鍵一次,然後移動滑鼠開始走線,直到再點擊滑鼠左鍵一次結束,這樣一條導線就走好了。 直接用快捷鍵 SHIFT 每按一次來切換出一種走線模式。注意:在走線過程中可用空格鍵盤來翻轉線的方向。

備註:不管是放置焊盤、過孔、導線,在放置前可按住 A、D 來調節焊盤的外徑,W、S 來調節內徑的尺寸,如果是矩形焊盤時 Z 或 C是來調節高的, 在狀態欄的左下角會顯示當前調節的尺寸大小。

17,覆銅。

把跟一塊銅有連線關係的焊盤,過孔標上相同的網路名,然後點擊覆銅工具框好應覆銅的範圍。根據板子的實際情況設定好合適的安全距離進行覆銅。

18,如果要抄的PCB板是多層板,則只要重複以上的步驟就可完成。

19,保存工程檔案後導出PCB檔案放入PROTLE中即完成PCB抄板。
