一.簡介
IE3D是一個基於全波分析的矩量法電磁場仿真工具,可以解決多層介質環境下的三維金屬結構的電流分布問題。它是通過各界面的邊界條件和分層媒質中的並矢格林函式建立起積分方程，然後導出阻抗矩陣和激勵矩陣，來求得電流係數，求解Maxwell方程組，從而解決電磁波輻射效應等問題。仿真結果包括S-、Y-、Z-參數，VWSR，RLC 等效電路，電流分布，近場分布和輻射方向圖，方向性，效率等。
二.特點
IE3D具有強大的功能，具體來說具有如下特點

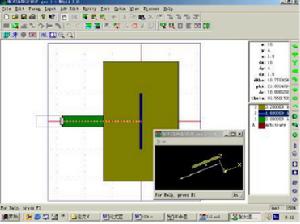

界面介紹2.在多層媒質中對三維金屬結構進行建模；
3.高效、高準確度及靈活的仿真引擎；
4.可利用草圖、內在庫及強大的編輯工具創建平面和三維金屬結構；
5.自動生成適於所分析的幾何形體的非均勻的矩形、三角形格線；
6.具有自動邊緣格線的特點，使初學者得到準確的專業結果；
7.可對具無限和有限接地面的結構進行建模；
8.對局部的去嵌入和差分饋源設計進行準確和靈活的電路參數提取；
9.能精確地對金屬厚度、極薄的介質、損耗介質等進行建模；
10.利用可靠、高效的最佳化器自動靈活地電磁場最佳化功能；
11.對大規模積體電路的混合電磁仿真和節點分析；
12.對CPW(共面微帶線)結構和口徑耦合結構進行磁流建模；
13.自適應功能，利用較少的仿真可以快速準確地得到寬頻帶分析結果；
14.仿真和探求激勵功能，允許監視饋電網路中的天線陣列的功率分布；
15.利用對稱矩陣求解器、微分矩陣求解器和疊代矩陣求解器提高仿真效率；
16. 以笛卡爾和史密斯圓圖方式顯示S-、Y-、Z-參數，VSWR 和輻射方向圖；
17. 輻射參數的計算，包括方向性、效率和輻射功率；
18. 以二維和三維方式顯示電流分布、輻射方向圖和近場分布。
三.套用
IE3D 在微波/毫米波積體電路（MMIC）、RF 印製板電路、微帶天線、線天和其它形式的RF 天線、濾波器、IC的內部連線和高速數字電路封裝方面是一個非常有用的工具。
