簡介
史密夫圖表 由於採用了歸一化措施，所以適用於任何特性阻抗和任意波長。精度則取決於圓圖的刻度。

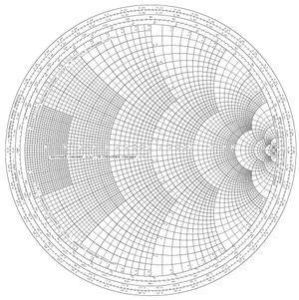

阻抗圓圖由等電阻（Ri）圓系、等電抗Xi圓系和|Γ|圓系構成，見圖1。其中Ri和Xi分別是歸一化輸入阻抗的實部和虛部。
|Γ|是反射係數Γ的模。為避免圖上線條太多，|Γ|圓系一般不畫出。
史密斯圓圖的用途是多方面的：根據歸一化負載阻抗ZL/ZC，可求得反射係數Γ，在Γ=|Γ|∠θ已知的情況下可得到ZL/ZC。當ZL/ZC、歸一化長度(1/λ)巳知時可查出Zin/ZC。在Zin/ZC和歸一化長度已知時可得到ZL/ZC，而當Zin/ZC和ZL/ZC已知時可求出這段傳輸線的長度。在駐波比及第一個電壓最小點到傳輸線終端的距離已知時，利用此圖可以查出的ZL/ZC數值。
導納圓圈由等電導（Gi）圓系、等電納（Bi）圓系和|Γ|圓系構成。其中，Gi及Bi分別為歸一化輸入導納Yin/YC的實部和虛部。
導納圓圖與阻抗圓圖的形式一樣，只是阻抗圓圖中的Ri、Xi由Gi、Bi替代。常用於並聯電路的計算。
算式
史密斯圖表的基本在於以下的算式當中的Γ代表其線路的反射係數(reflection coefficient)，即S參數（S-parameter）里的S11，ZL是歸一負載值，即ZL/Z0。當中，ZL是線路本身的負載值，Z0是傳輸線的特徵阻抗（本徵阻抗）值，通常會使用50Ω。

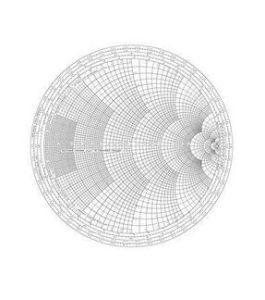

圖表中的圓形線代表電阻抗力的實數值，即 電阻值，中間的橫線與向上和向下散出的線則代表電阻抗力的虛數值，即由電容或電感在高頻下所產生的 阻力，當中向上的是正數，向下的是負數。圖表最中間的點(1+j0)代表一個已匹配(matched)的電阻數值(ZL)，同時其反射係數的值會是零。圖表的邊緣代表其反射係數的長度是1，即100%反射。在圖邊的數字代表反射係數的角度(0-180度)和波長(由零至半個波長)。
有一些圖表是以導納值(admittance)來表示，把上述的阻抗值版本鏇轉180度即可。
自從有了計算機後，此種圖表的使用率隨之而下，但仍常用來表示特定的資料。對於就讀電磁學及微波電子學的學生來說，在解決課本問題仍然很實用，因此史密夫圖表至今仍是重要的教學用具。
在學術論文裡，量度儀器的結果也常會以史密夫圖表來表示。
