cameraLink

cameraLink

Camera link是從Channel link技術上發展而來的,在Channel link技術基礎上增加了一些傳輸控制信號,並定義了一些相關傳輸標準。任何具有“Camera link”標誌的產品可以方便地連線。Camera link標準由美國自動化工業學會AIA定製、修改、發布,Camera link接口解決了高速傳輸的問題。

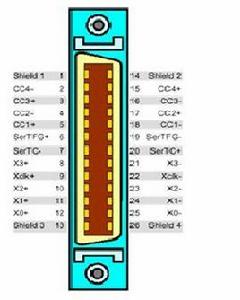

接口配置

Camera Link的接口有三種配置Base、Medium、Full,主要是解決數據傳輸量的問題,這為不同速度的相機提供了適合的配置和連線方式。

Base

Base占用3個連線埠,(一個Channel Link晶片包含3個連線埠)、1個Channel Link晶片,24bit 視頻數據。一個Base使用一個連線口。如果使用2個一樣的Base接口,就成為雙Base接口。

最大傳輸速度:2.0Gb/S @ 85MHZ

Medium

Medium = 1 Base +1 Channel Link 基本單元

最大傳輸速度:4.8Gb/S @ 85MHZ

Full

Full = 1 Base + 2 Channel Link 基本單元

最大傳輸速度:5.4Gb/S @ 85MHZ

配置 支持的連線埠 晶片數目 接口數目 有效數據頻寬
BASE A,B,C 1 1 85M*8*3=2.04Gbps
MEDIUM A,B,C,D,E,F 2 2 85M*8*6=4.08Gbps
FULL A,B,C,D,E,F,G,H 3 2 85M*8*8=5.44Gbps
