簡要介紹
Ad4 microEnableIVAD4-CL是德國SiliconSoftware公司提供的一種基於最新PCI-E匯流排的高性能圖像採集卡，標準cameraLink接口，可連線不同解析度、幀頻的數字面陣相機或不同解析度、行頻的線陣相機。microEnableIVAD4-CL的接口是PCI-E4X，板上記憶體為256MB，具有很短的回響時間和很高的頻寬。
microEnableIVAD4-CL採集卡可以以外插觸發板的方式擴展，可多個採集卡組成主從模式，實現多採集卡的同步採集。
使用microEnableIVAD4-CL採集卡時，用標準的32位Windows系統，比如用XP，最大採集快取為1.6G，主記憶體要不小於2G。若採用Server系統，最大採集快取為2.4G。如果採用64位Windows系統，最大採集快取則沒有限制。
詳細參數
計算機插槽接口 PCIex4
DMA通道 2
頻寬（max.） 1G/s
頻寬（typ.） 750M/s
板載記憶體 256M
是否板載FPGA處理 是
電壓 +3.3V,250mA/+12V,1000mA
尺寸(LxH) 167.64mmx111.15mm
重量 123g
可支持的相機接口 CameraLink2×Base,Medium,FULL
操作溫度 0℃~40℃
儲存溫度 -50℃~80℃
是否符合CE標準 是
FCC verificationclassB
詳細規格

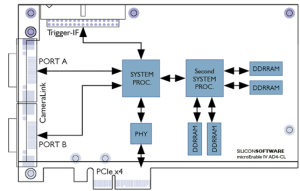

AD4規格連線器規範
連線口 連線器類型功能
CameraLinkPortA 3M10226-1210VE(MDR-26) CameraLink接口PortA
CameraLinkPortB 3M10226-1210VE(MDR-26) CameraLink接口PortB
TRIGGER-IF擴展 34PinFlatCableconnector 連線觸發延遲（16個I/O）觸發板
