常用的說法就是，"GJKB0"是一種改進型控制與保護開關電器，GWCPS即“控制與保護開關電器”是低壓電器中的新型產品，作為新的大類產品，其產品類別代號為“CPS”，是英文
“Control and Protective Switching Device”的縮寫。 CPS符合的標準：IEC60947—6—2：(2002)《低壓開關設備和控制設備第6部分多功能電器第2節控制與保護開關電器》和GB14048.9—1998《低壓開關設備和控制設備多功能電器：控制與保護開關電器》（等同採用IEC60947—6—2）。
CPS二、結構
XLCPS產品採用模組化的單一產品結構型式,集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間－電流保護特性（具有反時限、定時限和瞬時三段保護特性）。根據需要選配功能模組或附屬檔案,即可實現對各類電動機負載、配電負載的控制與保護。
從其結構和功能上來說,XLCPS系列產品已不再是接觸器、或斷路器、或熱繼電器等單個產品,而是一套控制保護系統。它的出現從根本上解決了傳統的採用分立元器件（通常是斷路器或熔斷器+接觸器+過載繼電器）由於選擇不合理而引起的控制和保護配合不合理的種種問題,特別是克服了由於採用不同考核標準的電器產品之間組合在一起時,保護特性與控制特性配合不協調的現象,極大地提高了控制與保護系統的運行可靠性和連續運行性能。
三、用途
XLCPS主要用於交流50Hz(60Hz)、額定電壓到660V、電流自0.16A至100A的電力系統中接通、承載和分斷正常條件下包括規定的過載條件下的電流，且能夠接通、承載並分斷規定的非常條件下的電流（如短路電流）。
四、適用領域
由於XLCPS具有控制與保護功能集成化，模組化結構，體積小，對環境污染的防護等級高，分斷短路電流能力高，飛孤小、電壽命長、連續運行性和可靠性高，安裝使用及維修操作方便等一系列優點，特別適用於現代化建築中的泵、風機、空調、消防、照明等電控系統。冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的電動機控制與保護。電動機控制中心（MCC）尤其是智慧型化電控系統或要求高分斷能力的MCC（如果要求Ics達到80KA的配電控制系統）。工廠或車間的單電機控制與保護。
四、功能及特點
◆高效節能，溫升低
CPS控制與保護開關電器採用新型節能技術，開關電磁系統採用了啟動電流電路與開關吸持電流電路，開關電磁系統交流啟動，單片機控制的直流保持吸合的工作模式。使開關電磁系統的鐵芯損耗和短路環損耗降至最低，線圈銅損耗僅為原來的4%左右，從而最大程度的節約了電能，同時降低了開關電磁系統的溫升及噪聲。
◆性能可靠，壽命長
XLCPS控制與保護開關電器的電磁系統增加了緩衝裝置，減少了開關電磁系統的能量衝擊，從而提高了開關的吸合性能，延長開關的使用壽命。SDMK1CPS控制與保護開關電器微電子方面採用了優質的單片機（PIC）及名牌電子元器件，精心設計的電路，從產品的硬、軟兩方面最佳化設計減少了電磁干擾，提高了產品的可靠性。
其功能特點具體如下：
1、具有遠距離自動控制和就地直接人工控制功能；
2、具有面板指示及機電信號報警功能；
3、具有協調配合的時間-電流保護特性（具有長延時、短路短延時、和瞬時三段保護特性)；
4、具有斷相、過流、堵轉、短路、欠流、過壓、欠壓、漏電、三相不平衡、隔離、啟動延時（避開啟動大電流、它和過流動作時間分開）等諸多功能；
5、監控器對各種運行、故障等狀態採用LED顯示。具有電壓表、電流表功能；
6、配有設定鍵，移位鍵、數據鍵、復位鍵、可對各種參數進行設定和查詢；由於XCPS採用MCU的E2PROM存儲記憶技術，實現參數設定，斷電後設定參數仍保存下來，無須再設定；
7、具有故障記憶功能，便於故障查詢、分析；
8、具有RS485通信接口，開放式現場匯流排（Mod Bus協定等），給用戶系統集成帶來方便，便於用戶實現智慧型化管理。
9、用戶根據需要選配功能模組或附屬檔案，即可實現對各類電動機負載、配電負載的控制與保護。
標準：GB14048.9-2008
由於套用了先進的數字處理技術，測量精度高，線性好，故障分辨準確可靠，抗干擾能力強。本產品既可以遠極力控制也可以就地直接人工控制與好戶配合、短路後連續運行、防護等級高、分斷能力高、飛弧距離小、壽命長、體積小、安裝使用及維修方便、附近多種等諸多優點。
XLCPS主要用於交流50HZ（60HZ）、額定電壓至690V、電流自0.16A~100A的電力系統。XLCPS廣泛套用與工業和交通等領域，特別適用於現代建築中的水泵、風機、空調、消防照明等電控系統；工廠或車間的電機控制與保護以及遠程控制照明系統中。
XLCPS符合的標準為：GB14048.9低壓開關設備和控制設備 第6-2部分，多功能電器（設備）控制與保護開關電器（設備）（CPS）（等同採用IEC60947-6-2；2007）
□ 結構
XLCPS主要由主電路接觸器、智慧型控制器、電磁機構、操作機構以及輔助觸頭等附屬檔案模組組成。主電路接觸 組由橋式、雙斷電觸頭、柵片滅弧室、限流式快速動作機構等組成，每極一組，在負載端短路時，快速動作分開主觸頭，同時帶動操作機構切斷線圈迴路使各相處於斷開狀態。
由於主接觸組採用了限流式快速動作機構和優越的滅弧系統，使XLCPS具有極高的短路分斷能力，電磁傳動機構由線圈、線圈鐵芯、控制觸點及基座等組成，帶動主電路接觸器執行接通或分斷主電路的功能。
智慧型控制器由數字處理晶片、脫扣線圈和動作機構組成；脫扣動作機構通過頂桿驅動操作機構將主電路分斷。
□ 正常工作條件
1：周圍空氣溫度不低於 -5 ℃，不高於 +40℃，日平均氣溫不超過+35℃
2：海拔：安裝地點海拔不超過2000米
3：大氣條件：環境溫度為+40℃時，大氣的相對濕度不超過50%；在較低的環境溫度下可有較高的濕度。月平均最低溫度為25℃時，該月的平均最大相對濕度為90%，由於溫度變化發生在產品上的凝露必須採取措施。
4：污染等級；3級 安裝類別：Ⅱ、Ⅲ類
5：外殼防護登記：IP50
□ 技術參數
表1\□ 功能
XLCPS具有諸多保護功能，見表2。
XLCPS對各種運行、故障等狀態採用LED顯示具有電壓表、電流表功能；配有各功能鍵，可對各種參數進行設定，斷電後設定參數仍能保存，具有故障記憶功能。
XLCPS具有RS485通信接口、支持多種現場匯流排。

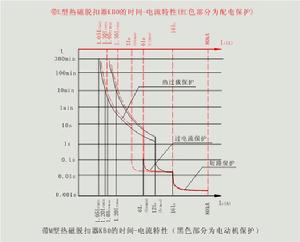

XLCPS特別適用於電機控制與保護，在設定的啟動時間內，只對斷相、過壓、欠壓、短路、漏電及三相不平衡進行保護，可避免電機啟動大電流的衝擊，而堵轉保護可有效的避免電機意外燒壞，欠流保護則對不允許空載運行的電機進行保護，起動、過流I-t曲線圖見圖2
XLCPS可以配置附屬檔案，實現外部報警，進行遠動控制，還可以構成Y/△等啟動器、雙速電機的控制和雙電源自動轉換開關等多種電器形式。
表
□ 安裝與儲存
外形安裝尺寸見圖3，典型接線圖見4
安裝前應注意下列事項：
為保證保護特性準確性HCPS1安裝連線導線應符合規定，使用前應仔細檢查線圈電壓和附屬檔案控制電源電壓是否正確一致，以免損壞CPS
操作鏇鈕應能正常操作，“AUTO”位置，電磁鐵應吸合，操作鏇鈕鏇到“OFF”位置，電磁鐵釋放，其安裝面允許相對其軸心左右鏇轉90°安裝。
XLCPS如在脫扣狀態（既鏇轉在“TRIP”位置），應將鏇鈕鏇至再扣位置（RESET）然後鏇至：“AUTO”位置，才能實現遠距離控制。
XLCPS在運輸和存儲過程中不應受到風雨侵襲，使用前應放置在日平均相對濕度不大於90%（在25℃時），周圍溫度不高於+40℃且不低於-25℃的倉庫中
□ 參數設定與運行
新凌電氣股份有限公司，運行前用戶應對XLCPS設定參數，空參運行，（在電動機啟動和運行時，按設定鍵無效），按設定鍵選擇設定類型，依次按移位鍵，選擇數據移位，按數據鍵進行數據修改，某參數設定完畢，再按設定鍵，進入下一項設定狀態，值至結束，不需的選項應放棄設定，所有參數設定完畢後，按復位鍵，退出設定狀態。
舉例如下：
產品XLCPS-45/16 電機5.5XLW I=12A 設定： Ie=12A，啟動延時T=6s，過流反時限保護F3，三相電流不平衡百分比值=30，過壓值=253V。欠壓值=198V，欠流值=7A。
開始運行時，顯示電壓值，按移位鍵可定向顯示A相、B相、C相、L（漏電）電流運行情況。
空載運行，按數據鍵，與面板故障類型符號對照，可查看前3次故障類型。
