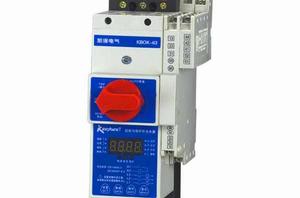

CPS控制與保護開關

CPS控制與保護開關

控制與保護開關具有斷路器、接觸器、熱繼電器等電器的功能,適用於頻繁操作及不頻繁操作的電動機迴路,其他類型的組合式保護電器宜用於小容量的電動機迴路。電流等級分100A框架、250A框架、400A框架、630A框架。

概述

“控制與保護開關電器”是低壓電器中的新型產品,作為新的大類產品,其產品類別代號為“CPS”,是英文

“Control and Protective Switching Device”的縮寫。符合的標準:IEC60947—6—2:(2002)《低壓開關設備和控制設備第6部分多功能電器第2節控制與保護開關電器》和GB14048.9—1998《低壓開關設備和控制設備多功能電器:控制與保護開關電器》(等同採用IEC60947—6—2)。

CPS產品採用模組化的單一產品結構型式,集成了傳統的斷路器(熔斷器)、接觸器、過載(或過流、斷相)保護繼電器、起動器、隔離器等的主要功能,具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有過壓欠壓保護功能,具有斷相缺相保護功能,具有協調配合的時間-電流保護特性(具有反時限、定時限和瞬時三段保護特性)。根據需要選配功能模組或附屬檔案,即可實現對各類電動機負載、配電負載的控制與保護。

從其結構和功能上來說,CPS系列產品已不再是接觸器、或斷路器、或熱繼電器等單個產品,而是一套控制保護系統。它的出現從根本上解決了傳統的採用分立元器件(通常是斷路器或熔斷器+接觸器+過載繼電器)由於選擇不合理而引起的控制和保護配合不合理的種種問題,特別是克服了由於採用不同考核標準的電器產品之間組合在一起時,保護特性與控制特性配合不協調的現象,極大地提高了控制與保護系統的運行可靠性和連續運行性能。

用途

CPS主要用於交流50Hz(60Hz)、額定電壓到660V、電流自0.16A至100A的電力系統中接通、承載和分斷正常條件下包括規定的過載條件下的電流,且能夠接通、承載並分斷規定的非正常條件下的電流(如短路電流)。

適用領域

由於具有控制與保護功能集成化、模組化、小型化結構,對環境污染的防護等級高,分斷短路電流能力高,飛弧距離短,電壽命長,保護功能齊全,連續運行性能和可靠性高,安裝使用及維修操作方便等一系列優點,因此特別適用以下系統:

工業設施

冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統;

電動機控制中心(MCC),尤其是智慧型化電控系統或要求額定運行分斷能力Ics高達80KA的配電控制與保護系統;

單電機控制與保護系統;

配電中心

商業及民用設施

現代化建築中的照明、電源轉換、泵、風機、空調、消防、照明等電氣控制與保護系統;

遠程控制照明系統。

醫院

信息處理中心(銀行、市政、證券交易中心等)

電信通訊機房

商業大樓(大型購物中心、超級市場、超市等)

基礎設施

港口或鐵路系統(航空港、鐵路客運中心等)

高速公路照明或通風系統

軍隊駐地控制保護系統(如邊防哨所、雷達機站)

消防系統

功能及特點

高效節能,溫升低

控制與保護開關電器採用新型節能技術,開關電磁系統採用了啟動電流電路與開關吸持電流電路,開關電磁系統交流啟動,單片機控制的直流保持吸合的工作模式。使開關電磁系統的鐵芯損耗和短路環損耗降至最低,線圈銅損耗僅為原來的4%左右,從而最大程度的節約了電能,同時降低了開關電磁系統的溫升及噪聲。

性能可靠,壽命長

控制與保護開關電器的電磁系統增加了緩衝裝置,減少了開關電磁系統的能量衝擊,從而提高了開關的吸合性能,延長開關的使用壽命。SDMK1CPS控制與保護開關電器微電子方面採用了優質的單片機(PIC)及名牌電子元器件,精心設計的電路,從產品的硬、軟兩方面最佳化設計減少了電磁干擾,提高了產品的可靠性。

其功能特點具體如下:

1、具有遠距離自動控制和就地直接人工控制功能;

2、具有面板指示及機電信號報警功能;

3、具有協調配合的時間-電流保護特性(具有長延時、短路短延時、和瞬時三段保護特性);

4、具有斷相、過流、堵轉、短路、欠流、過壓、欠壓、漏電、三相不平衡、隔離、啟動延時(避開啟動大電流、它和過流動作時間分開)等諸多功能;

5、監控器對各種運行、故障等狀態採用LED顯示。具有電壓表、電流表功能;

6、配有設定鍵,移位鍵、數據鍵、復位鍵、可對各種參數進行設定和查詢;由於XCPS採用MCU的E2PROM存儲記憶技術,實現參數設定,斷電後設定參數仍保存下來,無須再設定;

7、具有故障記憶功能,便於故障查詢、分析;

8、具有RS485通信接口,開放式現場匯流排(Mod Bus協定等),給用戶系統集成帶來方便,便於用戶實現智慧型化管理。

9、用戶根據需要選配功能模組或附屬檔案,即可實現對各類電動機負載、配電負載的控制與保護。

標準:GB14048.9-2008
