什麼是yougot集成帶
集成帶區別於集成吊頂,集成帶其實是全新升級的設備帶,是將消防噴頭、消防煙感、溫感、音響喇叭、點光源照明、刻花導光板、通訊無線覆蓋、監控器、紅外探頭、感測器采點、智慧型控制器、控制開關盒等終端設備的多功能自由整合。不僅最大限度地最佳化了頂部功能,而且可根據使用者的需求自由組合集成,並可以隨時、隨意加裝新的子功能模組,具有無限擴展性。她的面世極大限度地滿足了用戶的時尚個性需求。
YOUGOT集成帶套用系統是YOUGOT光飾一體化四大系統之一,也是YOUGOT研究院的重要成果之一。
該系統可以實現全部整合或有選擇性地整合建築室內頂部終端設備功能,將其隱蔽其中,在滿足吊頂功能的基礎上,使整個吊頂更加整潔、時尚、美觀。該系統可廣泛用於辦公、商超、交通樞紐、酒店、醫院、娛樂等各類場所,既可在室內頂面使用,也可牆面側向使用,給設計師提供了一個二次創意的無限空間。
設計專家眼中的集成帶
YOUGOT集成帶套用系統,具備以下五大品質特點:
1. 集成度高、隱蔽性強
2. 和諧配套、簡約時尚
3. 檢修方便、擴展隨意
4. 高效節能、有效節錢
5. 健康舒適、提高空間
1. 集成度高、隱蔽性強
集成帶可全部或有選擇的集成整合建築室內頂部消防系統、暖通系統、照明系統、弱電系統等設備終端。如:消防噴淋、煙感、溫感、消防喇叭、警鈴、空調進出風口、檢修口、新風口、點光源、線光源、面光源、應急燈、音響喇叭、監控探頭、紅外探頭、無線覆蓋、功能控制器、感測器彩電、控制開關盒等。
在滿足功能的前提下,把雜亂的終端設備隱蔽其中。
2. 簡約美觀、時尚潮流
告別雜亂的頂部空間,集成帶可自由將點光源、面光源、線光源組合使用,塑造用光氛圍的最大化。
豐富多樣的集成帶系列產品極大限度地滿足了設計師的時尚個性的需求,滿足不同場所、不同風格的要求,更好的實現吊頂與整體設計風格的完美協調。
3. 檢修方便、擴展隨意
集成帶裝飾面板拆卸安裝方便。檢修口掩蓋在活動裝飾面板之上。完成檢修後,原樣恢復。項目使用過程中, 減少或擴展功能終端隨意,只需在該位置,取下集成帶裝飾面板,完成相應操作後,恢復原狀。 具有無限升級性。
4. 高效節能、有效節錢
YOUGOT集成帶採用鋁氧化蒙砂處理的“光槽”作為主體照明,區別於傳統格柵燈的獨特新穎結構設計,形成了高效的漫反射面和最佳的反射角,燈具效率極高。配有高性能的電子鎮流器、高效的節能光源,及用特種抗變型材料特製的防眩光裝置,具有環保節能、舒適度高、科技時尚、經久耐用等顯著特點。
國家標準規定,普通寫字樓照度達300LX的功率密度現行值為每平方米11瓦;而“集成帶光槽”僅需5.4瓦,每平方米節約5.6瓦。一幢10萬平方米大廈,如按每天使用5小時、每年平均工作320天、每度電0.85元計算,該大廈 每年僅電費節約就達75萬元,20年將節約1500萬元。
5. 提高空間、健康舒適
採用集成帶後,頂部整潔,可選擇取消吊頂,這樣一來無疑增加了頂部有效空間的利用。眾所周知有害氣體大多懸浮在頂部,而我們呼吸的空氣距離地面1.5-1.6米,由此可以大大減少呼吸有害氣體的幾率。

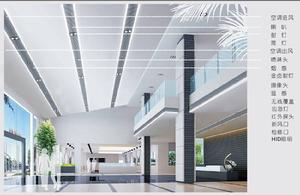

yougot集成帶的優點
![](/img/f/2c4/nBnauM3XzMjMzAzN5EDO0kzM0MTMwMDMxMDMwADMwAjMxAzLxgzL3EzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
2.採用集成帶後、取消吊頂,提高空間使用
3.比傳統照明更加節能
4.解決了各專業之間的終端及管線互相扯皮打架,有了一個統一的平台
5.可以實現智慧型化控制yougot集成帶套用系統優勢特點
1、建築頂部的終端設備和管線集成並隱蔽在該系統中。
![](/img/5/281/nBnauM3X2cTNwcDO5EDO0kzM0MTMwMDMxMDMwADMwAjMxAzLxgzLyYzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
3、省去檢修口的多種煩惱。
4、點光源、面光源、背景光並存,隨意塑造光氛圍。
5、再安裝其它吊頂已經是不太必要了。
6、節能節錢、節造價非常顯著。
7、提高空間、提高空間使用率。
8、時尚、潮流、趨勢、方向所在。
9、工廠化、成品化、精度高、工期短。
10、易管理、無污染、耐用性、免維修的特點
集成帶的使用範圍
1、按照使用方向分
既可頂面平面使用,也可牆面側向使用。
2、按照空間大小分
既可在大空間使用,也可在小空間使用。
3、按照產品功能分
yougot集成帶的種類

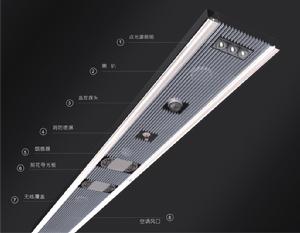

盒體式集成帶·集成帶內可安裝各種設備終端,可與吊頂龍骨連線,形成整體
![](/img/e/570/nBnauM3X1AzM1YDMwIDO0kzM0MTMwMDMxMDMwADMwAjMxAzLygzL4czLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
·照明部分配置80mm寬光槽,採用T5三基色螢光燈
·可用透光罩、格柵罩,燈具效率大於80
盒體式集成帶(點光源)
·裝飾與照明功能結合
·可承載飾面板,亦可單獨使用
·集成頻寬度200mm
·長度模數300、600、1200、2400mm
·照明部分採用直徑為35mm點光源,每米3隻面板式集成帶

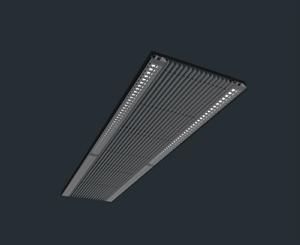

·集成帶內可安裝各種設備終端
![](/img/2/123/nBnauM3X0gjN1UzMwIDO0kzM0MTMwMDMxMDMwADMwAjMxAzLygzL1MzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
·集成頻寬度600mm
·長度模數300、600、1200、2400mm
·T5三基色螢光燈
·可照明部分配置最前衛的光槽系列(雙排)
·光槽80mm寬
·採用用透光罩、格柵罩
·燈具效率大於80%
面板式集成帶(點光源)
·裝飾與照明功能結合
·紙面石膏板吊頂中嵌入使用
·集成頻寬度200mm
·長度模數300、600、1200、2400mm

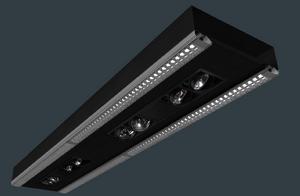

·照明部分採用直徑為35mm筒燈,每米3支橋架式集成帶
·集成帶內可安裝各種管線
![](/img/3/9b1/nBnauM3X0IjM1UTNxIDO0kzM0MTMwMDMxMDMwADMwAjMxAzLygzL1QzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
·可用於牆面側向使用
·集成頻寬度600mm
·長度模數300、600、1200、2400mm
·照明部分配置80mm寬光槽
·採用T5三基色螢光燈
·可用透光罩、格柵罩

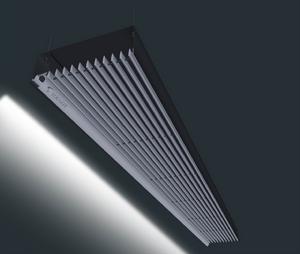

·燈具效率大於80%洗牆式集成帶(含盒體式與面板式)
·用於牆面頂面結合處
![](/img/4/3ff/nBnauM3X2EDN0AjMyIDO0kzM0MTMwMDMxMDMwADMwAjMxAzLygzLzUzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
·可承載飾面板,亦可單獨使用
·集成頻寬度300mm
·長度模數300、600、1200、2400mm
·照明部分配置最前衛的洗牆光槽系列
·採用T5三基色螢光燈無光槽集成帶(含盒體式與面板式)
·集成帶內可安裝各種設備終端
·可與吊頂龍骨連線,形成整體
·可承載飾面板亦可單獨使用
·集成頻寬度300mm
·長度模數300、600、1200、2400mm

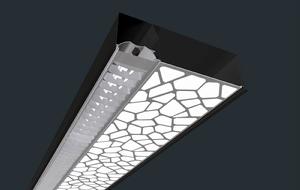

·集成帶內可安裝各種設備終端
![](/img/1/07b/nBnauM3X1YzNzEzMzIDO0kzM0MTMwMDMxMDMwADMwAjMxAzLygzLyMzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
·可承載飾面板,亦可單獨使用
·集成頻寬度200mm
·長度模數300、600、1200、2400mm
·光槽80mm寬
·其腔體內還可安裝各種普通照明燈具塊狀集成盒
(600X1200 600X600)
·裝飾與照明結合
·可用於空調風口處
·集成帶成塊狀
·長1200mm寬600mm
·採用T5三基色螢光燈
·光源隱藏於格柵以上
·呈泛光效果

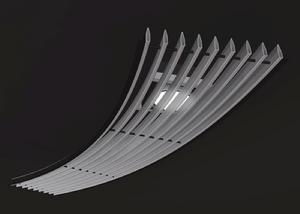

·裝飾與照明結合
![](/img/2/d73/nBnauM3XyEDN3gTM0IDO0kzM0MTMwMDMxMDMwADMwAjMxAzLygzL0IzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
·可用於空調封口處
·格柵內可隱藏筒燈及一些設備終端

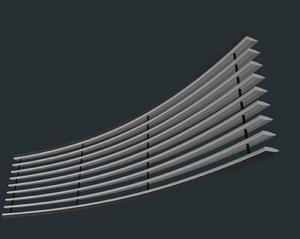

·集成帶規格為弧形
·內半徑1200mm、單片1/8圓弧立面弧形集成帶
·裝飾用集成帶
![](/img/0/c43/nBnauM3X0ITOzYjN0IDO0kzM0MTMwMDMxMDMwADMwAjMxAzLygzLxIzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
·可用於空調封口處
·格柵內可隱藏筒燈及一些設備終端
·集成帶規格為200mm寬 立面弧
·內半徑1200mm、單片1/8圓弧
集成帶的設計安裝
在集成帶的實際使用過程中,一般遵循“集成帶服從消防,其他功能服從集成帶”的原則。
為了給設計師們提供更大的創作空間,實際套用時可以採用隱蔽式噴淋,或有選擇性地集成並隱蔽部分終端功能。
第一、消防噴淋布點:一般場所應確保每個噴淋的有效覆蓋半徑不小於1.5米,即各噴淋點間距不大於3600mm,近牆噴淋與牆體距離小於1800mm。
第二、煙感布點:煙感器的服務面積為50平米;每個封閉的空間不管面積大小,必須至少安裝一個煙感器。
第三、在完成消防布點後,再考慮該吊頂所需整合的其他功能的均勻分布。
第四、安裝集成帶盒、連線片和光槽。
第五、其他設備終端相應進入集成帶事先預留的固定位置。
第六、待所有功能終端全部安裝到位後,如需安裝其他吊頂,再進行龍骨、飾面板、光槽與集成帶的對接安裝。
第七、最後安裝集成帶格柵、光源與格柵罩。
![](/img/8/125/nBnauM3XxgzM2EzN1IDO0kzM0MTMwMDMxMDMwADMwAjMxAzLygzL4AzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)

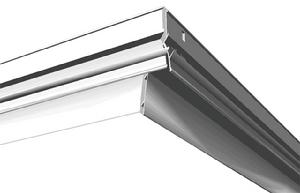

集成帶配有三種連線件
第一、“十”型連線件:多用於兩個長方形或正方形集成帶組合造型的連線。
第二、“L”型連線件:多用於兩組集成帶兩端的直角拼接,可形成L垂直角、長方形、正方形。
第三、“T”型連線件:多用於一組集成帶的中部與另一組集成帶段部的直角拼接,形成“T”型垂直,主要用於較為複雜的走道。
在安裝集成帶格柵時,應該特別注意以下事宜:
第一、消防噴淋、監視器探頭、紅外線探頭、點光源等不應被集成帶格柵所隱蔽。
第二、對需要外露的功能終端,根據設計圖紙進行開孔。
第三、開孔後的格柵單體連線埠,用特製的端蓋封好,以確保整體的美觀。
第四、長距離需要兩根及以上集成帶直線連線時,可用配套的榫頭連線,以確保集成帶整體的平行度。
第五、如遇建築模數與集成帶的實際套用模數不一致時,可巧妙套用帶電光源的集成帶(可進行任意長度的切割)。
第六、消防噴淋頭應外露,其濺水盤與格柵底部的距離不應小於25mm。
第七、空調風口與噴淋的距離要大於300mm,防止風口對噴淋的降溫而出現“假溫”現象,影響噴淋功能的正常實現。
第八、如使用大功率光源(T5螢光燈等冷光源不限)時,光源與噴淋的距離也應大於300mm,防止噴淋頭玻璃管遇光源“高溫”破裂而主動噴水“滅火”。
第九、空調風口與煙感的距離要大於300mm,防止空調風將煙霧吹散,造成火災報警的延誤。
第十、項目投入使用後,如遇功能終端的檢修,僅需取下集成帶格柵即可維修;維修後,輕輕擦拭格柵即可還原集成帶原本的光澤。
第十一、項目使用過程中,業主如需增加功能終端,只需取下集成帶格柵,將終端裝入集成帶相應部位即可。
