WS-1式320mm輪式火箭炮由WS-1火箭、火箭發射車、射擊指揮車和運輸裝填車等組成。

簡介

WS-1式320mm輪式火箭炮由WS-1火箭、火箭發射車、射擊指揮車和運輸裝填車等組成。

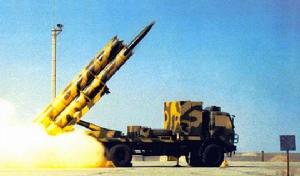

WS-1式320mm輪式火箭炮WS-1式320mm輪式火箭炮

作為進攻性武器,一般對面積目標射擊,用於摧毀敵方縱深目標,如各種設施;火力陣地、交通中心和通信中心等,具有機動性高、靈活性好、成本低、使用和維修方便等特點。WS-1火箭最大射程為80千米,最小射程為20~30千米,最大飛行速度為3.6馬赫,最大飛行高度30.千米。火箭長4.52米,直徑0.302米,起飛質量520,千克。火箭由引信、戰鬥部、固體火箭發動機和尾段組成,採用慢速自旋加尾翼的穩定方式。

性能特點

它的戰鬥部重150千克,有殺傷、爆破戰鬥部和子母彈戰鬥部兩種。殺爆戰鬥部的有效殺傷半徑為70米;子母彈的子彈殺傷半徑為3米,最大破甲厚度達肋毫米。戰鬥部的引信可根

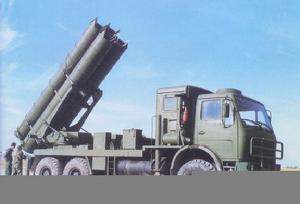

WS-1式320mm輪式火箭炮WS-1式320mm輪式火箭炮

據作戰需要選用觸發引信或近炸引信。

火箭發射車發射車為6X6全驅動式,承載能力強,越野性能好。採用風冷式柴油發動機,有利於在缺水和沙漠地區行駛。發射車上有4具圓筒形發射定向器,定向器內有螺旋導軌,可保證火箭離筒時必要的旋轉速度。車上還載有瞄準系統和儀器艙。瞄淮系統有手動和電動兩種操作方式,可保證高低和方向瞄準的快速性和準確性。

儀器艙裝有通信設備和炮長、瞄準手的射擊諸元顯示器,可完成與射擊指揮車的通信聯絡並接收各種指揮指令和射擊諸元數據,瞄準手據此進行諸元裝定。為了能使火箭發射車具有腳踏車作戰能力,儀器艙內還配有主動段風速和風向測量儀、射擊諸元計算機和相應的軟體。射擊指揮車射擊指揮車是WS-1火箭系統的機動作戰指揮中心,它可同時指揮數額發射車協同作戰。

車上的主要設備

有線、無線數據傳輸通信系統,計算機彈道仿真系統,陣地氣象和主動段風速、風向探測系統,定位、定向系統等。通過這些設備,射擊指揮車可完成上下級之間的通信聯絡和作戰指揮3接收氣象通報並探測發射陣地的氣象參數以及風速、風向;確定各發射車的位置坐標並為之定向:計算射擊諸元並傳輸到各發射車上。
運輸裝填車運輸裝填車是運輸和裝填WS-1火箭的配套裝備。每輛火箭發射車配備1輛運輸裝填車,與火箭發射車對接後一次可裝填4枚火箭,所需時間不超過10分鐘。運輸裝填串與火箭發射車以及射擊指揮車所用的底盤均為同種型號,從而有利於車輛的維護保養以朋即戰時的協調 。

技術參數

戰鬥全重:噸
乘 員:8人

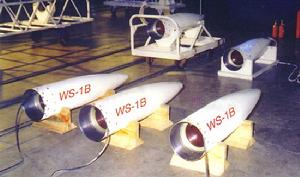

WS-1式320mm輪式火箭炮WS-1式320mm輪式火箭炮

最大速度:85公里/小時
最大行程:600公里
發射速率:4發/秒
載 車:6x6“鐵馬”卡車底盤
最高公路時速:85公里/小時
最大行程:600公里
最大涉水深度:0.7米
最大迴轉半徑:11米
發動機:300馬力風冷柴油機
發 射 器:4管雙排發射器
高低射界:°~+°
方向射界:±102°
射速:4枚18秒內發射完畢

中國主要火箭炮一覽

火箭炮是發射火箭的火炮。發射管賦於火箭彈射向,火箭彈靠自身的火箭發動機動力飛抵目標區。其特點是重量輕,射速大,火力猛,富有突然性,適宜對遠距離大面積目標實施密集射擊。
