簡介
VS1-12型側裝式(VBM7)真空斷路器採用固定式結構，主要用於固定式開關櫃中，亦可單獨使用，對輸配電線路進行控制和保護，由樂清市旭開電氣有限公司製造生產。
性能
VS1-12真空斷路器外形安裝尺寸VS1真空斷路器可在工作電流範圍內進行頻繁的操作或多次開斷短路電流;機械壽命可高達30,000次，滿容量短路電流開斷次數可達50次。
VS1真空斷路器適於重合閘操作並有極高的操作可靠性與使用壽命。
VS1真空斷路器(普通型)採用了立式的絕緣筒防禦各種氣候的影響;且在維護和保養方面，通常僅需對操作機構做間或性的清掃或潤滑。
VS1真空斷路器(極柱型)採用了固體絕緣結構—集成固封極柱，實現了免維護。
VS1真空斷路器在開關櫃內的安裝形式既可以是固定式，也可以是可抽出式的，還可安裝於框架上使用
工作原理
永磁操動機構原理
當斷路器處於合閘或分閘位置時，線圈中無電流通過，永久磁鐵利用動靜鐵芯提供的低磁阻抗通道將鐵
VS1(VBM7)-12側裝式
VS1-12真空斷路器[1]芯保持在上下極限位置，而不需要任何機械鎖扣。當有動作信號時，合閘或分閘線圈中的電流產生磁勢，動、靜鐵芯中由線圈產生的磁場與永磁體產生的磁場疊加合成，動鐵芯連同固定在上面的驅動桿，在合成磁場力的作用下，在規定的時間內以規定的速度驅動開關本體完成開合任務。此機構之所以被稱為兩位式雙穩態原理結構，是由於動鐵芯在行程終止的兩個位置，不需要消耗任何能量即可保持。而傳統的電磁機構，動鐵芯是通過彈簧的作用被保持在行程的一端，而在行程的另一端，靠機械鎖扣或電磁能量進行保護。由上述可知，永磁操動機構是通過將電磁鐵與永久磁鐵特殊結合，來實現傳統斷路器操動機構的全部功能：由永久磁鐵代替傳統的脫鎖扣機構來實現極限位置的保持功能，由分合閘線圈來提供操作時所需要的能量。可以看出，由於工作原理的改變，整個機構的零部件總數大幅減少，使機構的整體可靠性有可能得到大幅提高。由於永磁機構本身的特點，可以提高斷路器的可靠性，同時合分閘特性又只與線圈參數有關，因此永磁機構的分合閘特性可以通過電子或微機系統來控制，實現速度特性的智慧型控制，具有自檢測功能。控制迴路可採用電子控制、外接合閘直流接觸器。
滅弧室滅弧原理
VS1-12真空斷路器VS1-12/M斷路器(配永磁操動機構)採用真空滅弧室，以真空作為滅弧和絕緣介質，滅弧室具有極高的真
VS1-12真空斷路器，空度，當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧，同時由於觸頭的特殊結構，在觸頭間隙中也會產生適當的縱磁場，促使真空電弧保持為擴散型，並使電弧均勻分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可複合或聚在觸頭表面和禁止罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧被熄滅，達到分斷的目的，由於該真空斷路器採用磁場控制真空電弧，因而具有強而穩的開斷電流的能力。
技術參數
VS1-12真空斷路器技術參數
| 額定電壓 | kV | 12 |
| 額定電流 | A | 630 1250 |
| 額定短路開斷電流 | kA | 20 25 31.5 |
| 額定短路關合電流 | kA | 50 63 80 |
| 額定峰值耐受電流 | kA | 50 63 80 |
| 4s額定短時耐受電流 | kA | 20 25 31.5 |
| 額定絕緣水平短時(1min)工頻耐壓 | kV | 42(斷口48) |
| 雷電衝擊耐壓 | kV | 75(斷口84) |
| 額定操作順序 | 分-0.3S-合分-180S合分 | |
| 機械壽命 | 次 | 10000 |
| 額定短路開斷電流開斷次數 | 次 | 50 |
| 操動機構額定合閘電壓（直流） | V | 110,220 |
| 操動機構額定分閘電壓（直流） | V | 110,220 |
| 額定觸頭壓力 | N | 2000±200 2500±200 3000±300 |
| 觸頭開距 | mm | 11±1 |
| 接觸行程（觸頭彈簧壓縮長度） | mm | 3.5±0.5 |
| 觸頭分、合閘不同期性 | ms | ≤2 |
| 觸頭合閘彈跳時間 | ms | ≤2 |
| 平均分閘速度 | m/s | 0.9～1.2 |
| 平均分閘速度 | m/s | 0.4～0.8 |
| 分閘時間最高操作電壓下 | s | ≤0.05 |
| 最底操作電壓下 | s | ≤0.08 |
| 合閘時間 | s | ≤0.1 |
| 各相主迴路電阻 | uΩ | ≤50 |
| 動靜觸頭允許磨損累計厚度 | mm | 3 |
主要型號
該產品下的主要型號有：
VS1-12/630-20
VS1-12/630-25
VS1-12/1250-20
VS1-12/1250-25
VS1-12/1600-31.5
VS1-12/1600-40
VS1-12/2000-31.5
VS1-12/2000-40
VS1-12/2500-31.5
VS1-12/2500-40
VS1-12/3150-31.5
VS1-12/3150-40
VS1-12/4000-40
VS1-12與ZN63A為同一個型號，為國標型號，擁有相關資質證明的廠家均可生產，著名品牌包括：正泰，長城，上海人民，中國人民電器等。選購的時候認準大品牌，而不是一些沒有3C的“小作坊”

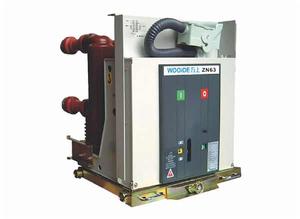

VS1-12真空斷路器
